ADS 2049, ADS2049

Осциллографы-мультиметры портативные (скопметры)

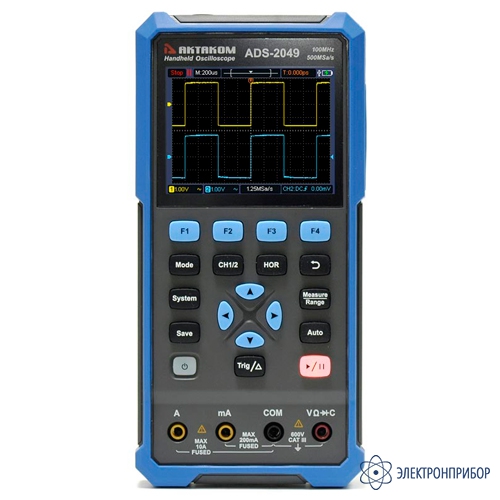

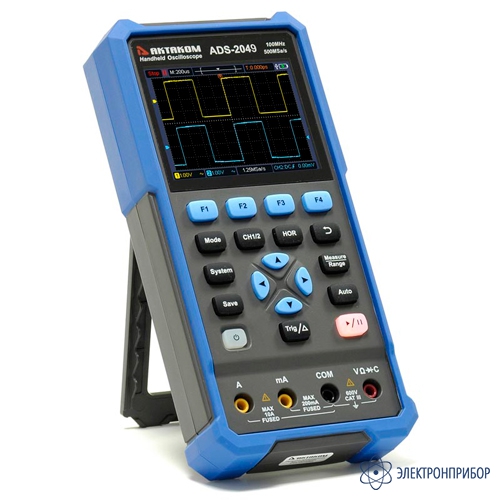

ADS-2049 — осциллограф цифровой

Код товара: 62977
  • 2-3 дня

    • Гарантия

      2 года

    • Производитель

      АКТАКОМ

    Особенности осциллографа цифрового ADS-2049:

    Портативный прибор ADS-2049 сочетает в одном корпусе 3 измерительных устройства: двухканальный цифровой осциллограф, 4 1/2 - разрядный TrueRMS мультиметр и генератор сигналов специальной формы.

    Прибор выполнен в компактном корпусе, имеет питание от двух литий-ионных аккумуляторов с возможностью работы до 6 часов, которые могут заряжаться через USB-интерфейс.

    Благодаря компактным размерам, высокой функциональности, широким измерительным функциям и доступной цене ADS-2049 может быть полезен организациям с небольшим бюджетом, специалистам, работающим в "полевых" условиях и на выездных работах, в сервисных центрах, и в работах при ограниченном рабочем пространстве. Также комбинированный осциллограф ADS-2049 рекомендован для использования в образовательных и обучающих целях.

  • Технические характеристики осциллографа цифрового ADS-2049:

    Параметр Значение
    ОСЦИЛЛОГРАФ
    Полоса пропускания 100 MГц

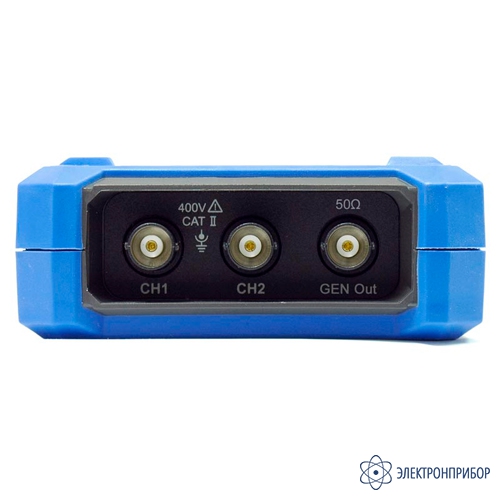

    Количество каналов 2 + генератор сигнала
    Скорость захвата осциллограмм 10000 осц/сек
    Регистрация
    Режим Обычный, пиковый детектор
    Максимальная дискретизация 500 Mвыб/сек (250 Мвыбсек - 2 канала)
    Вход
    Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MОм±2% в параллель 16 пФ±10 пФ
    Учет ослабления пробников 1X, 10X, 100X, 1000X
    Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1)
    Ограничение полосы пропускания 20 МГц
    Параметры горизонтальной системы
    Глубина записи 8 К (4 К - каждый канал)
    Диапазон частоты выборки 0.25 Выб/сек ~ 250 Mвыб/сек (один канал),
    0.25 Выб/сек ~ 125 Mвыб/сек (два канала)
    Интерполяция (sin x)/x
    Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
    Погрешность временной базы ±100 ppm
    Режим Y-T, X-Y
    Параметры вертикальной системы
    АЦП 8 бит
    Вертикальное отклонение 10 мВ/дел ~ 10 В/дел
    Диапазон смещения ±6 делений
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≥10 Гц (на входе, закрытый вход, -3dB)
    Время нарастания ≤3.5 нс (типичное)
    Погрешность коэффициент усиления ±3%
    Измерения
    Курсорные ΔV, ΔT, ΔV&ΔT между курсорами
    Автоматические Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период
    Система запуска
    Источник запуска CH1, CH2
    Связь DC, AC
    Тип запуска Запуск по фронту (нарастающий, спадающий)
    Режим запуска Авто, обычный, однократный
    Диапазон уровня запуска ±4 деления от центра экрана
    Погрешность уровня запуска ±0,3 деления
    МУЛЬТИМЕТР
    Максимальная разрядность 20000 отсчетов
    Измерение истинных среднеквадратических значений TrueRMS
    Измеряемые параметры Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
    Входной импеданс 10 МОм
    Выбор диапазона Автоматический
    Диапазон измерения
    (полные характеристики
    приведены ниже)    		 Напряжение постоянного тока 1000 В
    Напряжение переменного тока 750 В
    Постоянный ток 10 А
    Переменный ток 10 А
    Сопротивление 100 МОм
    Емкость 2 мФ
    Тестирование диодов 0 ~ 2 В
    Входы мультиметра и осциллографа независимые
    Дополнительные режимы режим удержания показаний, режим относительных измерений
    Диапазон измерения
    Параметр Диапазон Разрешение Погрешность
    Постоянное напряжение 200.00 мВ 0.01 мВ ±(0.5%+5 е.м.р.)
    2.0000 В 0.1 мВ ±(0.3%+5 е.м.р.)
    20.000 В 1 мВ
    200.00 В 10 мВ
    1000.0 В 0.1 В ±(0.8%+5 е.м.р.)
    Переменное напряжение TrueRMS (40…1000 Гц) 200.00 мВ 0.01 мВ
    2.0000 В 0.1 мВ
    20.000 В 1 мВ
    200.00 В 10 мВ
    750.0 В 0.1 В ±(1.0%+5 е.м.р.)
    Постоянный ток 200 мА 10 мкА ±(0.8%+2 е.м.р.)
    10 А 1 мА ±(2.5%+2 е.м.р.)
    Переменный ток TrueRMS
    (40…1000 Гц)    		 200 мА 10 мкА ±(1.0%+5 е.м.р.)
    10 А 1 мА ±(2.8%+5 е.м.р.)
    Сопротивление 200.00 Ом 0.01 Ом ±(0.8%+3 е.м.р.)
    2.0000 кОм 0.1 Ом
    20.000 кОм 1 Ом
    200.00 кОм 10 Ом
    2.0000 МОм 100 Ом
    20.000 МОм 1 кОм ±(1.0%+3 е.м.р.)
    100.00 MОм 10 кОм ±(3.0%+3 е.м.р.)
    Емкость 20.000 нФ 1 пФ ±(3.0%+10 е.м.р.)
    200.00 нФ 10 пФ
    2.0000 мкФ 100 пФ
    20.000 мкФ 1 нФ
    200.00 мкФ 10 нФ
    2.0000 мкФ 100 нФ
    Тест диодов 0 - 2 В
    Прозвонка Звуковой сигнал <50 Ом
    ГЕНЕРАТОР СИГНАЛОВ
    Количество каналов 1
    Основные формы сигнала Синусоидальная, прямоугольная, пилообразная, импульсная
    Специальные формы сигналов 8 типов: Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlt, AmplAlt
    Диапазон частот Синусоидальная форма 0,1 Гц ~ 25 МГц
    Прямоугольная форма 0,1 Гц ~ 10 МГц
    Пилообразная форма 0,1 Гц ~ 1 МГц
    Импульсная форма 0,1 Гц ~ 5 МГц
    Специальная форма 0,1 Гц ~ 5 МГц
    Амплитуда выходного сигнала 20 мВп-п ~ 5 Вп-п (HighZ)
    10 мВп-п ~ 2,5 Вп-п (50 Ом)
    Частота дискретизации 125 Мвыб/с
    Максимальная память формы сигнала 8 К точек
    Вертикальное разрешение 14 бит
    Выходной импеданс 50 Ом, HighZ
    Выбор диапазона Автоматический
    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
    Дисплей
    Тип дисплея диагональ 3,5” , ЖК, TFT матрица
    Разрешение дисплея 320 (по горизонтали) × 240 (по вертикали) точек
    Количество цветов 65536 цветов
    Выход для калибровки пробников
    Выходное напряжение (типичное) амплитуда 3,3 В
    Выходной сигнал меандр 1 кГц
    Интерфейс
    Тип USB тип С
    Функционал связь с ПК, зарядка
    Питание
    Li-ion аккумулятор 2 х 2200 мАч, тип 18650
    Время работы (типичное) 6 часов
    Мощность <5 Вт
    Габаритные размеры 198 х 96 х 38 мм
    Вес около 0,6 кг

  • Комплект поставки ADS-2049

    № Наименование Количество
    1 Осциллограф цифровой ADS-2049 1
    2 Кабель USB 1
    3 Пассивный пробник 1
    4 Кабель BNC-"крокодил" 1
    5 Набор для настройки пробника 1
    6 Комплект измерительных щупов мультиметра 1
    7 Зарядное устройство 1
    8 Футляр 1
    9 Эксплуатационный документ 1
