Осциллографы-мультиметры портативные (скопметры)

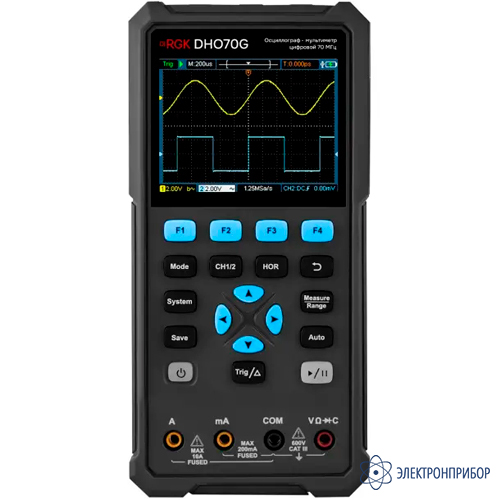

RGK DHO70G осциллограф-мультиметр

Код товара: 86202
  • 2-2 дня
    97934-26

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      97934-26 до 10.03.2031

    • Производитель

      RGK, Китай

    • Артикул

      727625

    Сертификаты

    Назначение осциллографа-мультиметра RGK DHO70G:

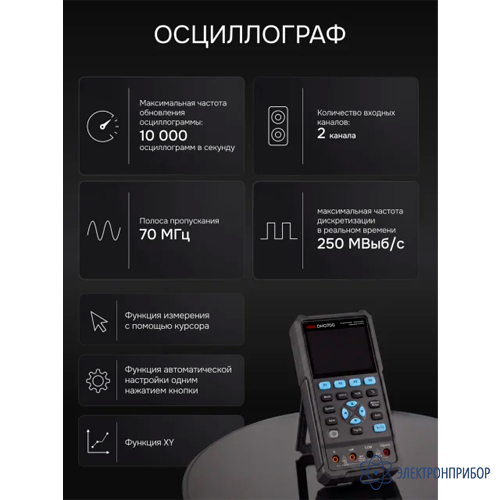

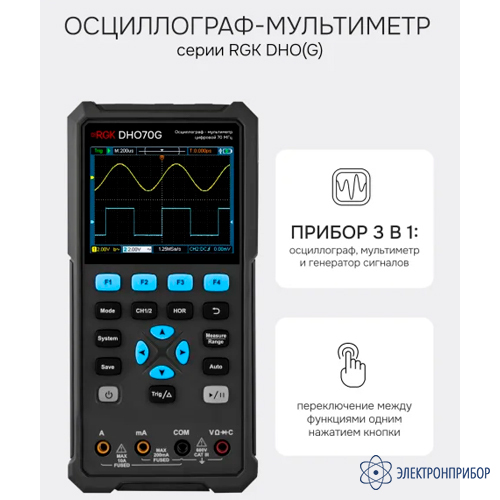

    Осциллограф-мультиметр RGK DHO70G представляет собой компактную измерительную станцию типа "3 в 1", которая подходит для мобильного применения, обеспечивая возможность базовой проверки и диагностики энергосистем, электрооборудования и электронных устройств. Снабженный 2 аналоговыми каналами с полосой пропускания 70 МГц и измерительными контурами для определения величины напряжения, силы тока, сопротивления, ёмкости, проверки диодов и прозвонки цепей, прибор также оборудуется встроенным генератором, позволяя выполнять базовое тестирование различных преобразователей без задействования отдельного источника испытательного сигнала.

    Описание осциллографа-мультиметра RGK DHO70G:

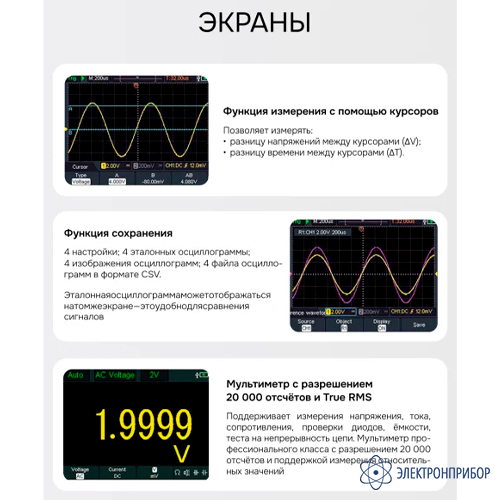

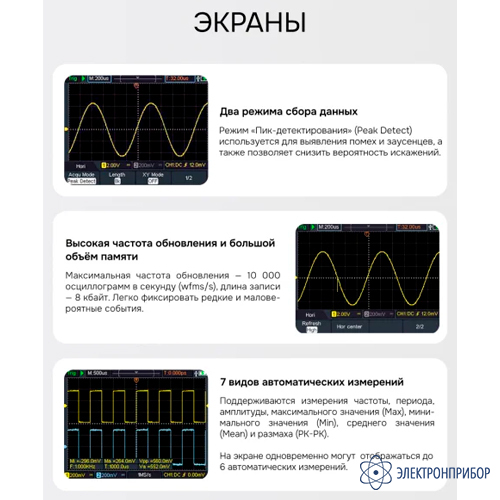

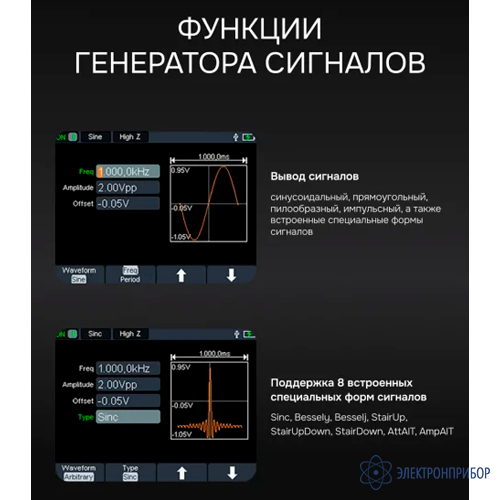

    Преимущества. По сравнению с устройствами аналогичного типа от других производителей, такого же ценового диапазона, осциллограф-мультиметр RGK DHO70G обеспечивает более высокую скорость обновления данных, до 10 000 осц/с, и обладает увеличенной глубиной записи, до 8K, точнее отображая динамичные сигналы. Задействуя функцию пикового детектора, можно отслеживать кратковременные выбросы, сбои и другие артефакты, что повышает эффективность диагностики. Внутренний генератор, способный воспроизводить 4 стандартные и 8 произвольных форм, построен на основе ЦАП с разрешением 14 бит, благодаря чему обеспечивается улучшенная чистота выходного сигнала. При выполнении измерений поддерживается режим True-RMS, обеспечивающий повышенную точность при контроле переменного напряжения и силы тока несинусоидальной формы. При этом показания отображаются с разрешением до 20 000 отсчетов.

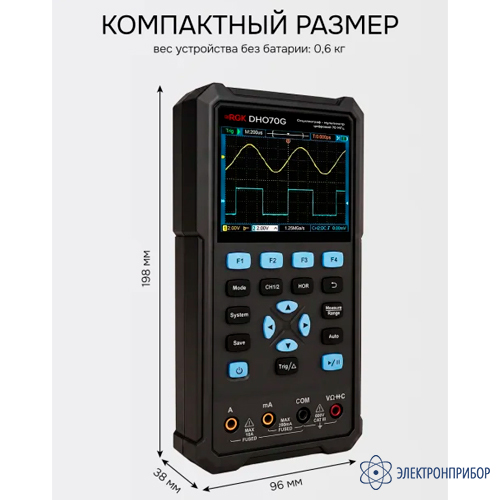

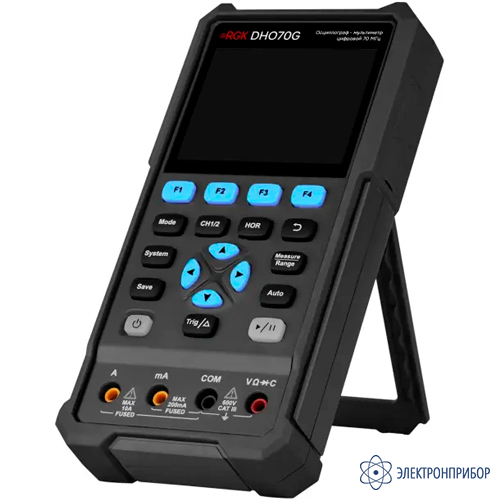

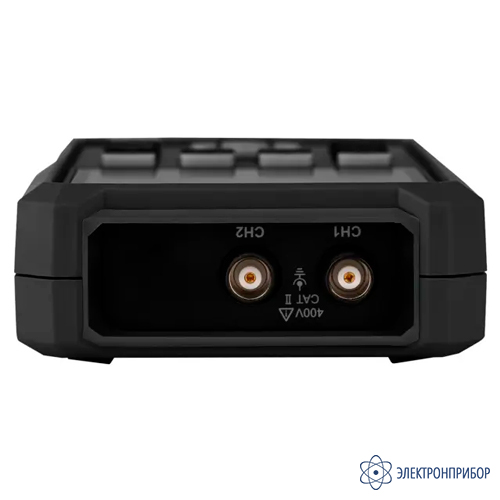

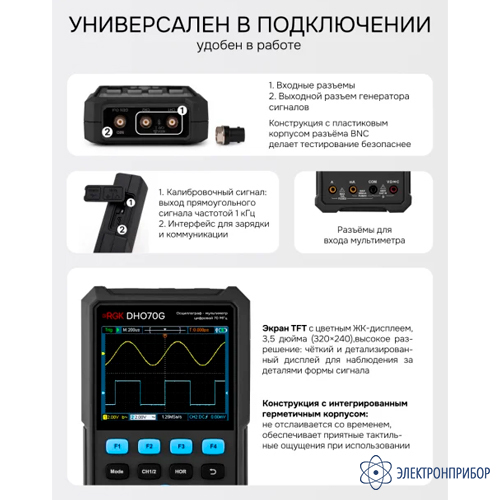

    Конструкционные особенности. Портативный цифровой осциллограф выполнен в прочном двухслойном корпусе, шириной 9,6 см и толщиной 3,8 см, который, благодаря покрытию soft touch, комфортно лежит в руке. Также изделие можно устанавливать на горизонтальных поверхностях, для чего предусмотрена опора. Для отображения визуальных данных служит 3,5-дюймовый цветной дисплей с настраиваемой подсветкой и широкими углами обзора, а для управления используется кнопочный интерфейс с функциональными и навигационными клавишами. Коннекторы BNC аналоговых входов и выхода генератора для недопущения случайных замыканий снабжены пластиковыми насадками.

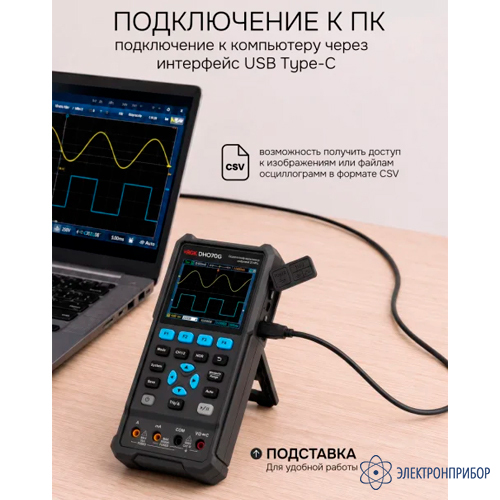

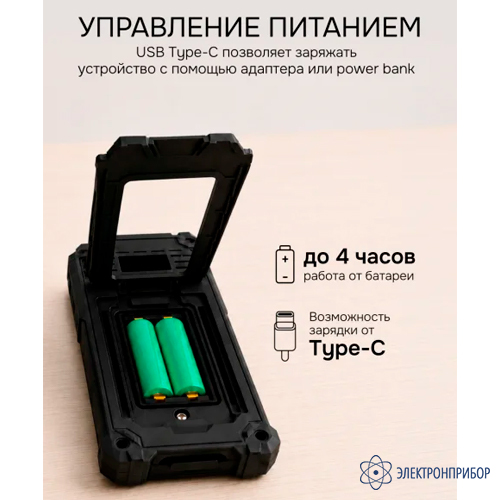

    Поддерживается возможность подключения к ПК для передачи данных и выполнения замеров в дистанционном режиме, для чего служит порт USB-C. Прибор работает от комплекта из двух литиевых аккумуляторов 18650, которые можно быстро заменять. Также поддерживается возможность функционирования от подключаемого повербанка.

  • Технические характеристики осциллографа-мультиметра RGK DHO70G:

    Параметр Значение
    Количество каналов 2
    Полоса пропускания 70 МГц
    Частота дискретизации 250 Мвыб/с
    Наличие генератора сигналов есть
    Входное сопротивление 1 ± 0,02 МОм
    Диапазон значений коэффициента отклонения Ко от 10 мВ/дел до 10 В/дел
    Пределы допускаемой относительной погрешности коэффициента отклонения ±3%
    Диапазон значений коэффициента развертки (с шагом 1-2-5) от 5 до 1000 нс/дел
    Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки ±0,0001%
    Время нарастания переходной характеристики для модификаций 5 нс
    Пределы допускаемой относительной погрешности частоты опорного генератора ±1·10-4%
    Переменное напряжение 200 мВ - 750 В
    Постоянное напряжение 200 мВ - 1000 В
    Переменный ток 200 мА - 10 А
    Постоянный ток 200 мА - 10 А
    Сопротивление 200 Ом - 100 МОм
    Ёмкость 20 нФ - 2 мФ
    Напряжение переменного тока от 100 до 240 В
    Частота переменного тока 50 Гц
    Потребляемая мощность 5 Вт
    Питание от батареи, напряжение постоянного тока 3,7 В
    Температура окружающей среды от 0°C до 40°C
    Относительная влажность 90%
    Размеры 198 x 96 x 38 мм
    Вес 0,6 кг
    Метрологические характеристики в режиме измерения напряжения постоянного тока
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 мВ 0,01 мВ ±(0,005·Uизм + 10·k)
    2 В 0,0001 В ±(0,003·Uизм + 5·k)
    20 В 0,001 В
    200 В 0,01 В
    1000 В 0,1 В
    Примечание: Uизм – измеренное значение напряжения постоянного тока, мВ, В.
    Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока
    (в диапазоне частот от 40 до 1000 Гц)
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 мВ 0,01 мВ ±(0,008·Uизм + 10·k)
    2 В 0,0001 В
    20 В 0,001 В
    200 В 0,01 В
    750 В 0,1 В ±(0,01·Uизм + 10·k)
    Примечание: Uизм – измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В.
    Метрологические характеристики в режиме измерения силы постоянного тока
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 мА 0,01 мА ±(0,008·Iизм + 10·k)
    10 А 0,001 А ±(0,025·Iизм + 10·k)
    Примечание: Iизм – измеренное значение силы постоянного тока, мА, А.
    Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока
    (в диапазоне частот от 40 до 1000 Гц)
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 мА 0,01 мА ±(0,01·Iизм + 10·k)
    10 А 0,001 А ±(0,028·Iизм + 10·k)
    Примечание: Iизм – измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А.
    Метрологические характеристики в режиме измерения электрического сопротивления постоянному току
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 Ом 0,01 Ом ±(0,008·Rизм + 10·k)
    2 кОм 0,0001 кОм ±(0,008·Rизм + 5·k)
    20 кОм 0,001 кОм ±(0,008·Rизм + 3·k)
    200 кОм 0,01 кОм
    2 МОм 0,0001 МОм
    20 МОм 0,001 МОм ±(0,01·Rизм + 3·k)
    100 МОм 0,01 МОм ±(0,05·Rизм + 10·k)
    Примечание: Rизм – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.
    Метрологические характеристики в режиме измерения электрической ёмкости
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    20 нФ 0,001 нФ ±(0,03·Cизм + 10·k)
    200 нФ 0,01 нФ
    2 мкФ 0,0001 мкФ
    20 мкФ 0,001 мкФ
    200 мкФ 0,01 мкФ
    2 мФ 0,0001 мФ
    Примечание: Cизм – измеренное значение электрической ёмкости, нФ, мкФ, мФ.

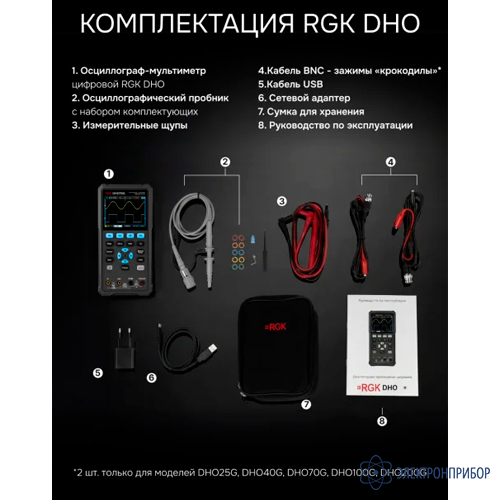

  • Комплект поставки RGK DHO70G

    № Наименование Количество
    1 Осциллограф-мультиметр RGK DHO70G 1
    2 Комплект измерительных щупов 1
    3 Кабель BNC - зажимы "крокодилы" 2
    4 Сетевой адаптер 1
    5 Кабель USB   1
    6 Осциллографический пробник с набором комплектующих  1
    7 Руководство по эксплуатации 1
