Осциллографы-мультиметры портативные (скопметры)

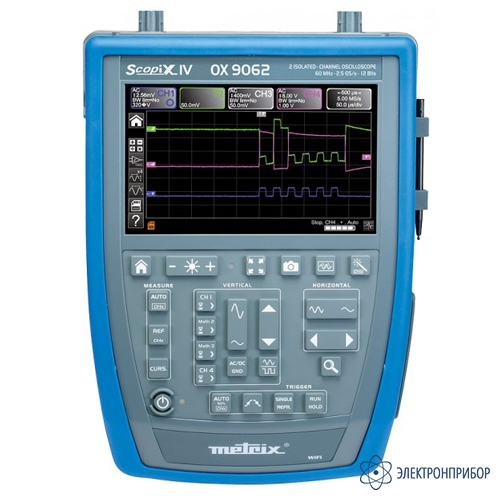

OX9062 — осциллограф портативный индустриальный

Код товара: 52277
  • 71341-18

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      71341-18 до 01.06.2028

    • Производитель

      Metrix, Франция

    • Артикул

      OX9062

    Назначение осциллографа портативного индустриального OX9062:

    Осциллографы цифровые запоминающие серии OX9000 предназначены для исследования формы, измерений амплитудных и временных параметров электрических сигналов, измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, электрической емкости, частоты, температуры.

    Описание осциллографа портативного индустриального OX9062:

    Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

    Осциллографы серии OX9000 изготавливаются в виде модификаций OX9062, OX9102, OX9104, OX9302-BUS, OX9304.

    Модификации осциллографов серий отличаются количеством входных каналов, полосой пропускания, функциональностью и комплектом поставки. Осциллографы модификации OX9302-BUS дополнительно имеют функцию измерений параметров интерфейсов (шин) передачи данных на транспорте (автомобили), связи и коммуникациях, электронике, промышленности, системах управления освещением, коммуникациями зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB).

    Осциллографы обеспечивают управление режимами работы как вручную, так и дистанционно от внешнего компьютера. Ручное управление осциллографами обеспечивается при помощи клавиатуры, а также через сенсорный цветной ЖК-дисплей (TFT) через систему меню. Для связи с внешними устройствами имеются интерфейсы USB, WI-FI, Ethernet.

    Для хранения информации осциллографы имеют встроенную память объемом 1 ГБ и съемную карту памяти типа SD (SDHC, SDXC) емкостью от 2 ГБ до 2 ТБ.

    Осциллографы могут работать в режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, РЕГИСТРАТОР ДАННЫХ, АНАЛИЗАТОР ГАРМОНИК.

    В режиме ОСЦИЛЛОГРАФ приборы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.

    Осциллографы имеют функции: автоматической настройки для получения осциллограммы, автоматических измерений 20 амплитудных и временных параметров, курсорных измерений, допускового контроля, математических операций, включая быстрое преобразование Фурье (БПФ), набор стандартных функций.

    В режиме МУЛЬТИМЕТР осциллографы измеряют напряжение постоянного и переменного тока, сопротивление постоянному току, электрическую емкость, частоту, проверять полупроводниковые компоненты, целостность цепей. Для измерений температуры используются внешние датчики в виде термопар (К) или термопреобразователей сопротивления (Pt100). Для измерений силы тока и мощности в одно- и трехфазных сетях осциллографы оснащаются токоизмерительными клещами или гибкими трансформаторами тока типа AmpFLEX, MiniAmpFLEX.

    В режиме РЕГИСТРАТОР, осциллографы позволяют осуществлять накопление данных в течение 20000 секунд с интервалом 0,2 секунды. Осциллографы позволяют производить установку порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (100 000 измерений) и автоматическое протоколирование фактов и времени неисправности. Любые данные (события или неисправности) автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск компьютера).

    В режиме АНАЛИЗАТОР ГАРМОНИК осциллографы отображают гармонические составляющие сигнала (до 63-ей). Результаты измерений отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник. Для выбранной гармоники отображается ее уровень в процентах, фаза относительно основной гармоники, частота, среднеквадратичное значение напряжения.

    Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, ЖК-дисплей с подсветкой.

    Осциллографы выполнены в малогабаритных переносных пластиковых корпусах. На передней панели размещены ЖК-дисплей и силиконовая клавиатура. На задней панели размещены крышка батарейного отсека и настольная подставка. На верхней торцевой панели размещены разъемы измерительных каналов. На правой боковой панели размещены стилус, разъем для подключения внешнего блока питания, выход калибратора, разъемы интерфейсов USB, Ethernet, слот для подключения карты памяти.

    Питаются осциллографы от сменной литий-ионной батареи или от сети переменного тока. Блок питания – внешний.

  • Технические характеристики осциллографа портативного индустриального OX9062:

    Параметр Значение
    Технические характеристики в режиме осциллографа
    Число входных аналоговых каналов 2
    Максимальная частота дискретизации в реальном времени, ГГц 2,5 на канал
    Длина записи, точек 100000 на канал
    Канал вертикального отклонения
    Входной импеданс (1,000±0,005) МОм/12 пФ
    Разрешение по вертикали, бит 12
    Диапазон установки коэффициентов отклонения (КО) от 2,5 мВ/дел до 20 В/дел
    Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В ±(0,02∙8[дел]∙КО[В/дел])
    Полоса пропускания по уровню минус 3 дБ, МГц, не менее 60
    Время нарастания переходной характеристики, нс, не более 5,85
    Канал горизонтального отклонения
    Диапазон установки коэффициентов развертки (КР) от 10 нс/дел до 5 с/дел
    Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора ±50∙10-6
    Предел измерений, В Частота, Гц Разрешение, В Пределы допускаемой основной абсолютной погрешности измерений, В 1)
    Технические характеристики в режиме мультиметра при измерении напряжения постоянного и переменного тока
    Напряжение постоянного тока
    0,8 - 0,0001 ±(0,005∙Uизм.+25 е.м.р.)
    8 - 0,001
    80 - 0,01
    800 - 0,1
    Напряжение переменного тока
    0,6 от 40 до 200 000 0,0001 ±(0,01∙Uизм.+25 е.м.р.) 2)
    ±(0,02∙Uизм.+25 е.м.р.) 3)
    ±(0,03∙Uизм.+25 е.м.р.) 4)
    6 0,001
    60 0,01
    600 0,1
    Примечания:
    1) – в диапазоне от 10 до 100 % предела измерений;
    2) – в диапазоне частот от 40 до 1000 Гц;
    3) – в диапазоне частот св. 1 до 10 кГц;
    4) – в диапазоне частот св. 10 до 200 кГц;
    Uизм. – измеренное значение напряжения, В;
    е.м.р. – единица младшего разряда
    Предел измерений Разрешение Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм 1)
    Технические характеристики в режиме мультиметра при измерении сопротивления постоянному току
    80 Ом 0,01 Ом ±(0,005∙Rизм.+25 е.м.р.)
    800 Ом 0,1 Ом
    8 кОм 1 Ом
    80 кОм 10 Ом
    800 кОм 100 Ом
    8 МОм 1 кОм
    32 МОм 10 кОм
    Примечания:
    1) – в диапазоне от 10 до 100 % предела измерений;
    Rизм. – измеренное значение сопротивления, Ом, кОм, МОм;
    е.м.р. – единица младшего разряда
    Предел измерений Разрешение Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ 1)
    Технические характеристики в режиме мультиметра при измерении электрической емкости
    5 нФ 1 пФ ±(0,06∙Cизм.+10 е.м.р.) 2)
    ±(0,04∙Cизм.+10 е.м.р.) 3)
    ±(0,02∙Cизм.+10 е.м.р.) 4)
    50 нФ 10 пФ ±(0,02∙Cизм.+10 е.м.р.)
    500 нФ 100 пФ
    5 мкФ 1 нФ
    50 мкФ 0,01 мкФ
    500 мкФ 0,1 мкФ
    5 мФ 1 мкФ
    Примечания:
    1) – в диапазоне от 10 до 100 % предела измерений;
    2) – в диапазоне от 500 пФ до 1 нФ;
    3) – в диапазоне св. 1 до 2 нФ;
    4) – в диапазоне св. 2 до 5 нФ;
    Cизм. – измеренное значение электрической емкости, нФ, мкФ, мФ;
    е.м.р. – единица младшего разряда
    Диапазон измерений Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц
    Технические характеристики в режиме мультиметра при измерении частоты
    от 20 Гц до 200 кГц ±0,002∙Fизм.
    Примечание:
    Fизм. – измеренное значение частоты, Гц, кГц
    Измеряемая физическая величина Диапазон (предел) измерений Пределы допускаемой основной абсолютной погрешности измерений
    Технические характеристики в режиме мультиметра при измерении физических величин с дополнительными аксессуарами (опциями)
    Сила переменного тока.
    Частота 50 Гц. (Опция HX0034)    		 от 0 до 45 А ±(0,015∙Iизм.+0,002)
    от 45 до 80 А ±0,04∙Iизм.
    Температура. 1) (Опция HX0035B) от -10 до +1250 °С ±(0,01∙Tизм.+3,5)
    Температура. 2) (Опция HX0036) от -100 до +500 °С ± (0,01∙Tизм.+1,5)
    Сила переменного тока.
    Частота 50 Гц. (Опция HX0072)    		 от 5 до 3000 А ±(0,01∙Iизм.+0,5)
    Сила переменного тока.
    Частота 50 Гц. (Опция HX0073)    		 от 1 до 300 А ±(0,01∙Iизм.+0,07)
    Сила постоянного тока
    (Опция HX0094)    		 от 4 до 20 мА ±0,001∙Iизм.
    Напряжение постоянного тока
    (Опция HX0095)    		 1000 В ±0,002∙Uизм.
    Основные технические характеристики
    Параметры дисплея цветной ЖК TFT, диагональ7 дюймов, разрешение 800 на 480 точек
    Параметры электрического питания:
    - напряжение переменного тока, В
    - частота переменного тока, Гц
    - напряжение постоянного тока, В
    от 98 до 264
    50/60
    10,8
    Габаритные размеры, мм, (длина×ширина×высота) 292,5×210,6×66,2
    Масса, кг 2,4
    Нормальные условия измерений:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    от +18 до +28
    70
    Рабочие условия измерений:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    от 0 до +40
    80 при температуре +35 °С

    Сравнительные характеристики осциллографов серии OX9000:

    Параметр Значение
    OX9302-BUS OX9304 OX9104 / OX9102 OX9062
    Семейство Промышленные сети Электроника Электрика Промышленное оборудование
    Полоса пропускания 300 МГц 300 МГц 100 МГц 60 МГц
    Каналы (количество/тип) 2 изолированных 4 изолированных 2 или 4 (изолированные) 2 (изолированные)
    Безопасность согласно стандарту МЭК 61010 КАТ.II 1000 В/КАТ. III 600 В
    Цифровая выборка, одиночная 2,5 Гвыб/с 2,5 Гвыб/с 2,5 Гвыб/с 2,5 Гвыб/с
    Режим повторения макс. выборки 100 Гвыб/с 100 Гвыб/с 100 Гвыб/с 100 Гвыб/с
    Вертикальное разрешение 12 бит 12 бит 12 бит 12 бит
    Масштабирование / физическая единица измерения •/• •/• •/• •/•
    Связь ПК Ethernet/ Wifi •/- •/• •/• •/•
    Веб-сервер ScopeNet PC • • • •
    Аккумулятор Ni-MH/LI-ION •/- -/• -/• -/•
    Характеристики осциллографа
    Чувствительность на входе, минимальная 156 мкВ/дел 156 мкВ/дел 156 мкВ/дел 156 мкВ/дел
    Входная амплитуда, максимальная 200 В/дел 200 В/дел 200 В/дел 200 В/дел
    Аналоговый фильтр 15 МГц, 1,5 МГц, 5 кГц 15 МГц, 1,5 МГц, 5 кГц 15 МГц, 1,5 МГц, 5 кГц 15 МГц, 1,5 МГц, 5 кГц
    Временная база (на деление) 1 нс–200 с 1 нс–200 с 1 нс–200 с 1 нс–200 с
    Режим Roll/Режим XY •/• •/• •/• •/•
    Глубина памяти 100 квыб/канал 100 квыб/канал 100 квыб/канал 100 квыб/канал
    Память для сбора данных > 2 Гб на SD-карте любого формата > 2 Гб на SD-карте любого формата > 2 Гб на SD-карте любого формата > 2 Гб на SD-карте любого формата
    Количество эталонных осциллограмм или математических функций на экране 4 4 4 4
    Автоматические измерения/курсоры 20/•
    Импульсное срабатывание, ширина/число •/• •/• •/• •/•
    Hold-Off/Регулируемая задержка •/• •/• •/• •/•
    Вычислительные функции +-/x/:/ расширенные функции •/•/•/• •/•/•/• •/•/•/• •/•/•/•
    Автоустановка с выбором каналов • • • •
    Другие функции
    Спектральный анализ БПФ, Lin и Log 12 бит/72 дБ+форма волны 12 бит/72 дБ+форма волны 12 бит/72 дБ+форма волны 12 бит/72 дБ+форма волны
    Мультиметры для измерения ИСКЗ 200 кГц 200 кГц 200 кГц 200 кГц
    Регистратор Запись в режиме «МУЛЬТИМЕТР» файла на 100 квыб
    Анализ гармоник 63 порядка 63 порядка 63 порядка 63 порядка
    Пороговые регистраторы (количество каналов) 2 4 2 или 4 2
    Измерение мощности / гармоник мощности •/- •/- •/- •/-
    Общие характеристики
    Цветной ЖК-дисплей 5,7/7/3,5" 7" 7" 7" 7"
    Калибровка при помощи программного обеспечения, 100% «дистанционная» • • • •

  • Комплект поставки OX9062

    № Наименование Количество
    1 Осциллограф портативный индустриальный OX9062 1
    2 Сумка для переноски 1
    3 Блок питания/зарядное устройство PA40W-2 1
    4 Сетевой шнур 2P европейского стандарта 1
    5 Комплект литий-ионных аккумуляторов 1
    6 Ручка 1
    7 Кабель Ethernet 1
    8 Кабель USB 1
    9 Предохранительный провод (красный, черный) 2
    10 Измерительный щуп Ø 4 мм (красный, черный) 2
    11 Датчик напряжения 2
    12 Карта microSD (8 Гб) 1
    13 Адаптер USB/microSD 1
    14 Ручной ремешок 1
    15 PROBIX типа «БАНАН» 1
    16 Инструкция по установке USB для использования программы экспорта данных ScopeNet на компакт-диске 1
    17 Руководство по эксплуатации в формате .pdf на компакт-диске (> 5 языков) 1
    18 Руководство по запуску на бумажном носителе 1
    19 Листок безопасности на 20 языках 1
