RGK DHO40 осциллограф-мультиметр
Код товара: 86199-
2-2 дня
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
97934-26 до 10.03.2031
-
Производитель
-
Артикул
727595
Сертификаты
Назначение осциллографа-мультиметра RGK DHO40:

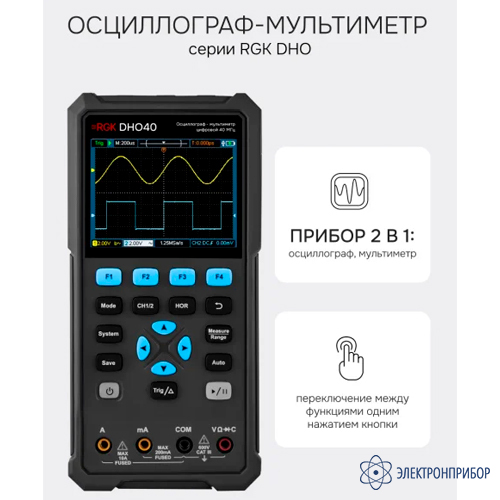

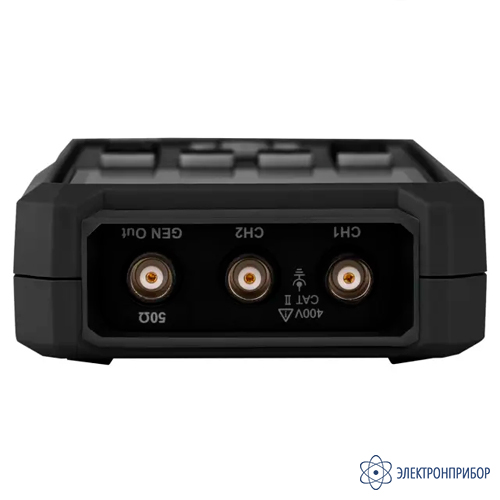

Осциллограф-мультиметр RGK DHO40 – мобильный инструмент с комбинированными функциями, предназначенный для оперативной диагностики, настройки и отладки электросилового оборудования, электронных устройств и систем, который может применяться в полевых условиях и задействоваться в местах стационарного размещения целевых объектов. Два аналоговых канала с полосой пропускания 40 МГц и частотой обновления до 10 000 осц/с позволяют визуально контролировать форму сигналов, а цифровой измерительный блок с отдельными входами, с максимальной разрядностью 20 000 отсчетов, служит для определения числовых значений переменного и постоянного напряжения номиналом до 750 и 1000 В соответственно, силы тока до 10 А, сопротивления, ёмкости, проверки диодов и целостности цепей.
Особенности осциллографа-мультиметра RGK DHO40:
- большая глубина записи до 8К в одноканальном режиме упрощает исследование сложных сигналов;

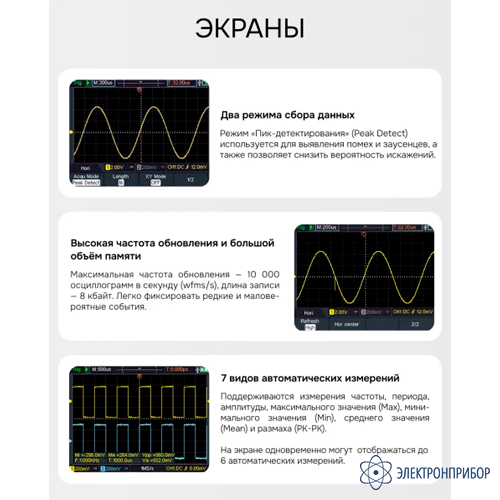

- режим Peak detection дает возможность задействовать осциллограф-мультиметр для отслеживания выбросов и всплесков;
- встроенная память обеспечивает запись снимков с экрана и осциллограмм, которые можно использовать для сравнения с последующими показаниями, а также позволяет сохранять и быстро вызывать 4 варианта настроек, минимизируя затраты времени на подготовку к замерам.
Описание осциллографа-мультиметра RGK DHO40:

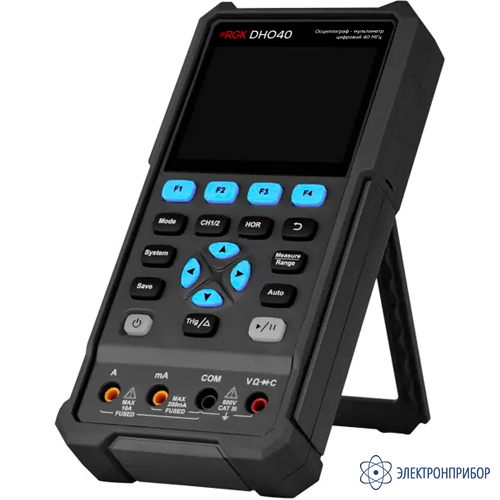

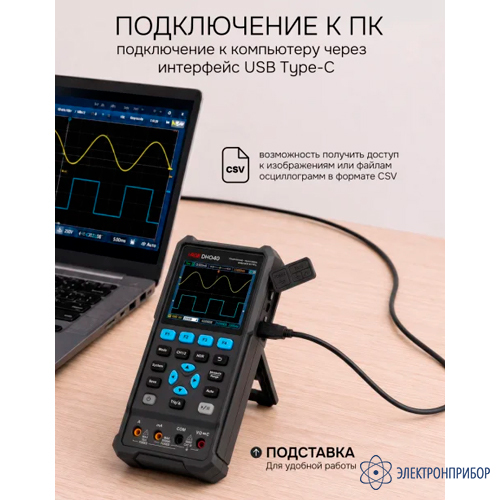

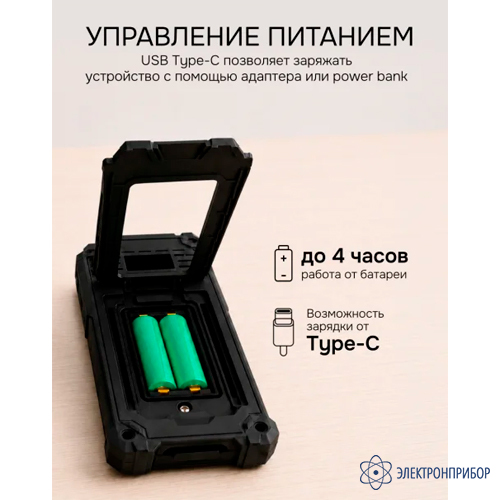

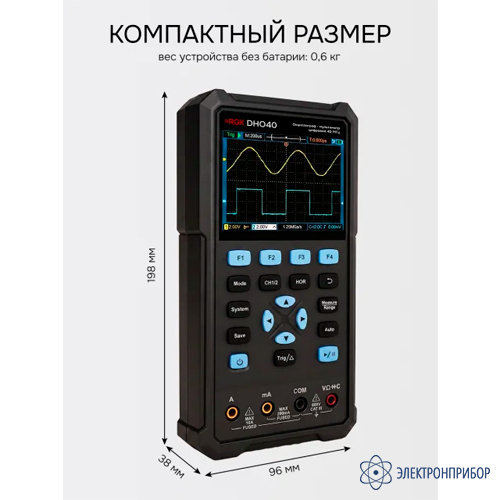

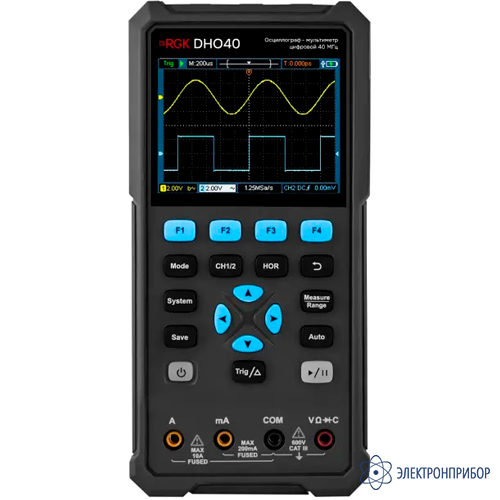

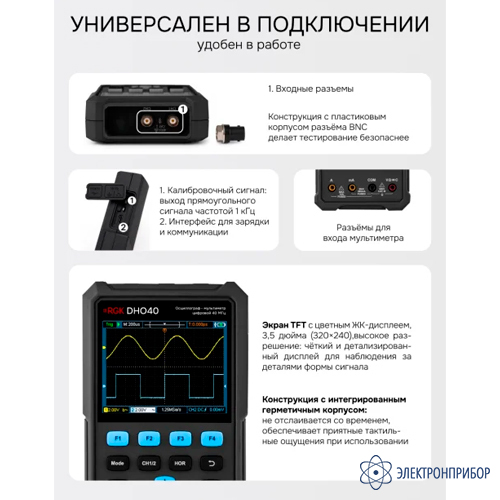

Выполненный в прочном двухслойном корпусе компактного размера с покрытием SOFT-TOUCH, цифровой осциллограф снабжен 3,5-дюймовым цветным дисплеем с разрешением 320 x 240 пикселей и использует для управления кнопочный интерфейс. Для установки в наклонном положении, наиболее подходящем для комфортного считывания показаний, служит откидная ножка-опора, за которой размещен аккумуляторный отсек под батареи 18650. Подобно стационарным моделям, изделие оборудовано встроенным генератором для компенсации пробников и портом USB-C. Он задействуется для подключения к ПК либо подзарядки батарей от сетевого адаптера, а также поддерживает возможность работы от внешнего повербанка.

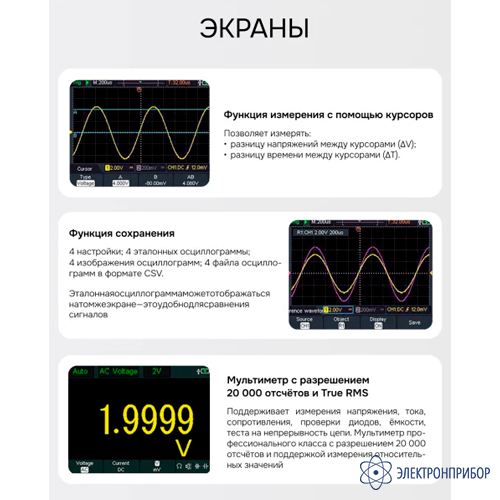

Для сокращения времени подготовки к работе осциллограф-мультиметр RGK DHO40 реализует функции автоматической настройки и автовыбора измерительного диапазона, которые активируются одной кнопкой. При отслеживании формы сигнала прибор поддерживает возможность определения его основных параметров с задействованием курсоров-маркеров, а также с помощью 7 видов автоматических измерений, 6 показателей из которых можно выводить на экран одновременно. Как измеритель класса True-RMS, инструмент выдает точные показания при измерении переменного тока и напряжения при искажении синусоидальной формы сигнала вследствие помех и наводок.
-
-
Технические характеристики осциллографа-мультиметра RGK DHO40:
Параметр Значение Количество каналов 2 Полоса пропускания 40 МГц Частота дискретизации 250 Мвыб/с Наличие генератора сигналов нет Входное сопротивление 1 ± 0,02 МОм Диапазон значений коэффициента отклонения Ко от 10 мВ/дел до 10 В/дел Пределы допускаемой относительной погрешности коэффициента отклонения ±3 % Диапазон значений коэффициента развертки (с шагом 1-2-5) от 5 до 1000 нс/дел Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки ±0,0001 % Время нарастания переходной характеристики для модификаций 8 нс Пределы допускаемой относительной погрешности частоты опорного генератора ±1·10-4 % Переменное напряжение 200 мВ - 750 В Постоянное напряжение 200 мВ - 1000 В Переменный ток 200 мА - 10 А Постоянный ток 200 мА - 10 А Сопротивление 200 Ом - 100 МОм Ёмкость 20 нФ - 2 мФ Напряжение переменного тока от 100 до 240 В Частота переменного тока 50 Гц Потребляемая мощность 5 Вт Питание от батареи, напряжение постоянного тока 3,7 В Температура окружающей среды от 0°C до 40°C Относительная влажность 90% Размеры 198 x 96 x 38 мм Вес 0,6 кг Метрологические характеристики в режиме измерения напряжения постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,005·Uизм + 10·k) 2 В 0,0001 В ±(0,003·Uизм + 5·k) 20 В 0,001 В 200 В 0,01 В 1000 В 0,1 В Примечание: Uизм – измеренное значение напряжения постоянного тока, мВ, В. Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,008·Uизм + 10·k) 2 В 0,0001 В 20 В 0,001 В 200 В 0,01 В 750 В 0,1 В ±(0,01·Uизм + 10·k) Примечание: Uизм – измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В. Метрологические характеристики в режиме измерения силы постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,008·Iизм + 10·k) 10 А 0,001 А ±(0,025·Iизм + 10·k) Примечание: Iизм – измеренное значение силы постоянного тока, мА, А. Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,01·Iизм + 10·k) 10 А 0,001 А ±(0,028·Iизм + 10·k) Примечание: Iизм – измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. Метрологические характеристики в режиме измерения электрического сопротивления постоянному току Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 Ом 0,01 Ом ±(0,008·Rизм + 10·k) 2 кОм 0,0001 кОм ±(0,008·Rизм + 5·k) 20 кОм 0,001 кОм ±(0,008·Rизм + 3·k) 200 кОм 0,01 кОм 2 МОм 0,0001 МОм 20 МОм 0,001 МОм ±(0,01·Rизм + 3·k) 100 МОм 0,01 МОм ±(0,05·Rизм + 10·k) Примечание: Rизм – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. Метрологические характеристики в режиме измерения электрической ёмкости Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 20 нФ 0,001 нФ ±(0,03·Cизм + 10·k) 200 нФ 0,01 нФ 2 мкФ 0,0001 мкФ 20 мкФ 0,001 мкФ 200 мкФ 0,01 мкФ 2 мФ 0,0001 мФ Примечание: Cизм – измеренное значение электрической ёмкости, нФ, мкФ, мФ. -

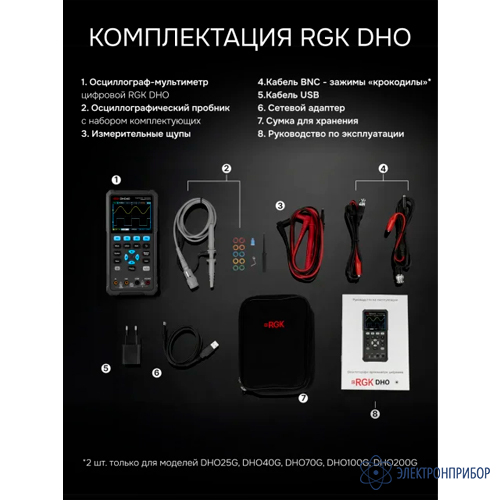

Комплект поставки RGK DHO40
№ Наименование Количество 1 Осциллограф-мультиметр RGK DHO40 1 2 Комплект измерительных щупов 1 3 Кабель BNC - зажимы "крокодилы" 1 4 Сетевой адаптер 1 5 Кабель USB 1 6 Осциллографический пробник с набором комплектующих 1 7 Руководство по эксплуатации 1 -
