VERDO SH1406 — осциллограф-мультиметр 100 МГц, 2 канала, генератор

Код товара: 85346
  • 90667-23

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      90667-23 до 07.12.2028

    • Артикул

      275359

    Сертификаты

    Назначение осциллографа-мультиметра 100 МГц, 2 канала, генератор VERDO SH1406:

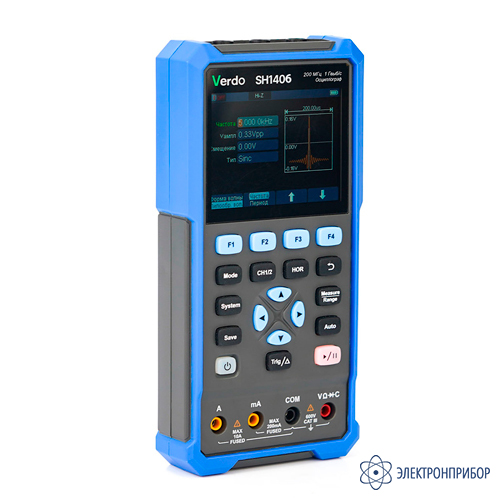

    Портативный осциллограф ручной VERDO SH1406 это комбинация в одном компактном корпусе двухканального цифрового осциллографа с полосой до 100 МГц, 4 1/2-разрядного TrueRMS мультиметра и генератора сигналов специальной формы.

    Аккумуляторное питание позволяет прибору работать без подключения к сети более 4 часов. Все это плюс низкая цена делает прибор отличным выбором для специалистов, работающим в «полевых» условиях, на выездных работах, в сервисных центрах, и на любых объектах, имеющих ограничения по доступу к электросети и по рабочему пространству.

    Осциллограф VERDO SH1406 подойдет:

    • организациям, формирующим комплект приборов для лицензии МЧС;
    • компаниям с ограниченным бюджетом, а также для образовательных и обучающих целей.

    Особенности осциллографа-мультиметра 100 МГц, 2 канала, генератор VERDO SH1406:

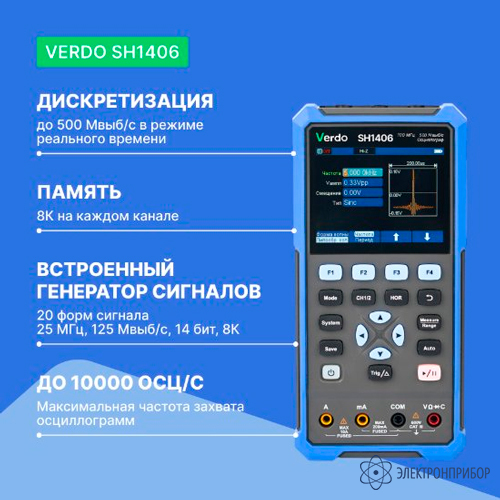

    • полоса пропускания осциллографа: 100 МГц;
    • выходной ток, А: 0-5, 0 -10
    • максимальная частота дискретизации: 500 Мвыб/с;
    • максимальная глубина записи: 8 K;
    • скорость захвата осциллограмм до 10000 осц/с;
    • вертикальная развертка от 10 мВ/дел до 10 В/дел;
    • поддержка восьми встроенных опциональных форм сигналов;
    • съемная батарея может работать в течение 3-6 часов;
    • подвесной кронштейн;
    • яркий цветной ЖК-экран 3,5”, 320 х 240;
    • функция сохранения сигнала;
    • максимально 20000 отсчетов на дисплее;
    • режимы стабилизации напряжения и стабилизации тока;
    • базовая погрешность 0,3%;
    • функции измерения: напряжения и тока постоянного и переменного напряжения, сопротивления, ёмкости, тестирование диодов, прозвонка цепи;
    • режим относительных измерений;
    • ручной/автовыбор диапазонов и функция удержания показаний;
    • максимальное входное напряжение 400 Вп-п;
    • курсорные и 7 типов автоматических измерений;
    • встроенный 4,5-разрядный частотомер;
    • русскоязычное экранное меню;
    • встроенный противоударный хольстер;
    • порт USB-Device обеспечивает подключение к ПК и экспорт сохранённых данных.

    Генератор сигналов

    • 1 канал, 125 Мвыб/с, 14 бит, 8 кБ;
    • уровень выходного сигнала: 50 Ом: 0,01 В – 2,5 В, High Z: от -2,5В до 2,5 В;
    • тип сигналов:
      синусоида: 0,1 Гц – 25 МГц;
      прямоугольный: 0,1 Гц – 5 МГц;
      пила: 0,1 Гц – 1 МГц;
      импульс: 0,1 Гц – 5 МГц;
      ​произвольный: 0,1 Гц – 5 МГц (8 дополнительных форм сигнала).

    Описание осциллографов-мультиметров серии VERDO SH1400:

    Портативные ручные осциллографы VERDO SH1400 это комбинация в одном компактном корпусе двухканального цифрового осциллографа с полосой до 200 МГц и 4 1/2-разрядного TrueRMS мультиметра, часть моделей дополнительно оснащена генератором сигналов специальной формы. Аккумуляторное питание позволяет прибору работать без подключения к сети более 4 часов. Все это плюс низкая цена делает прибор отличным выбором для специалистов, работающих в «полевых» условиях, на выездных работах, в сервисных центрах, и на любых объектах, имеющих ограничения по доступу к электросети и по рабочему пространству. Приборы подойдут организациям, формирующим комплект приборов для лицензии МЧС, компаниям с ограниченным бюджетом, а также для образовательных и обучающих целей.

    Внешний вид и органы управления

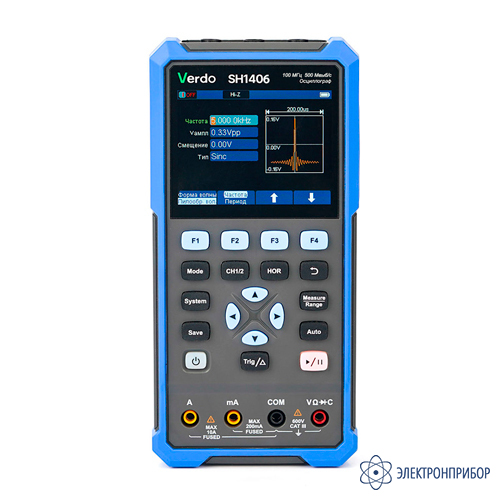

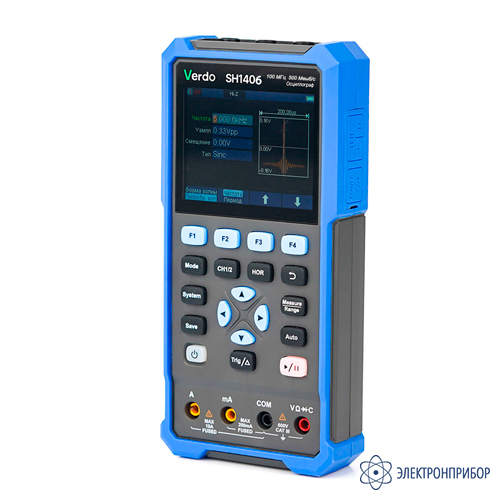

    1. Входные разъёмы каналов CH1 и CH2.
    2. Выходной разъем генератора сигналов (опция).
    3. Область отображения данных (экран).
    4. Кнопки F1 – F4 – многофункциональные кнопки.
    5. Кнопка HOR настройки горизонтальной развертки кнопок.
    6. Кнопка возврата на предыдущий уровень меню.
    7. Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
    8. Кнопки приближения или перемещения.
    9. Кнопка автоматической настройки.
    10. Кнопка запуска/остановки функций.
    11. Входные гнезда мультиметра.
    12. Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
    13. Кнопка включения питания.
    14. Кнопка сохранения настроек.
    15. Кнопка системных настроек.
    16. Кнопка переключения между режимами осциллографа и мультиметра.
    17. Кнопка переключения между каналами CH1 и CH2.

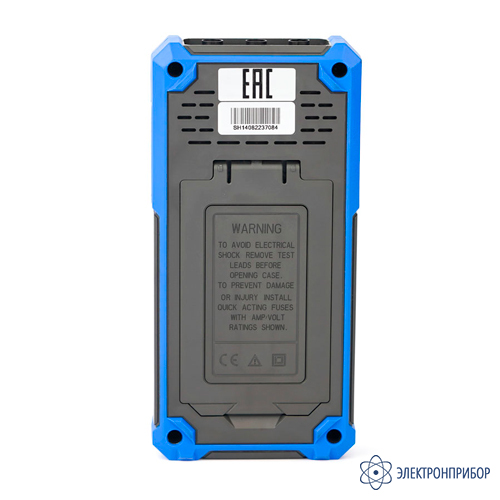

    1. Разъем компенсации щупа: (3,3 В/1,1 кГц).
    2. Разъем зарядки или передачи данных по USB-интерфейсу.
    3. Опорная скоба.

    Надежный и безопасный помощник инженера и техника за пределами лаборатории

    Осциллографы VERDO SH1400 ориентированы на использование в «полевых условиях», поэтому имеют питание от сменных аккумуляторов, обеспечивающее до 4 часов непрерывной работы в условиях, когда нет доступа к электросети, а также позволяет проводить измерения с плавающим потенциалом.

    Благодаря встроенному противоударному хольстеру прибор не боится случайных падений и ударов, а малые размеры и опорная скоба позволяет удобно размещать его на элементах конструкции обслуживаемых объектов. Пластиковое покрытие внешней поверхности входных осциллографических разъемов делает работу с прибором более безопасной, предотвращая случайное соприкосновение оператора с высоким напряжением.

    Комбинация 2-канального осциллографа с 4 1/2-разрядным частотомером, 4 1/2-разрядного мультиметра, 1 канального генератора сигналов, превращают прибор в портативную мобильную многофункциональную измерительную станцию.

    Сохранение результатов измерения

    Осциллографы VERDO SH1400 обладают удобным набором функций сохранения режимов измерений и измеренных данных: во внутренней памяти прибора можно сохранить 4 настройки, 4 опорные осциллограммы, 4 копии экрана и 4 файла осциллограмм в формате CSV. Опорные осциллограммы могут отображаться на экране прибора одновременно с текущим сигналом, что позволяет эффективно сравнивать их между собой.

    Если подключить прибор к ПК через встроенный разъем USB type-C, он начинает работать в качестве накопителя данных, предоставляя доступ сохраненным в приборе копиям экрана и осциллограммам в формате CSV для дальнейшего анализа.

    Автоматические и курсорные измерения

    Осциллографы VERDO SH1400 предоставляют целый набор измерительных функций, включая:

    • курсоры, которые привязываются к осциллограмме или экрану;
    • до 12 автоматических измерений сигнала (в зависимости от модели): частота, период, амплитуда, максимальное значение, минимальное значение, размах, среднее значение, среднеквадратичное значение, скорость нарастания, скорость спада, ширина импульса (положительная), ширина импульса (отрицательная). 6 автоизмерений можно одновременно вывести на экран прибора.

    Продвинутые режимы сбора данных

    Несмотря на небольшой размер и низкую цену, осциллограф VERDO SH1400 снабжен режимом детектирования пиков, позволяющим отлавливать импульсные помехи в сигнале, а также режимом X-Y для анализа фазовых соотношений между каналами.

    Встроенный мультиметр

    Осциллографы VERDO SH1400 имеют встроенный 1-канальный мультиметр, метрологические параметры которого внесены в описание типа прибора. Диапазон отображаемых измерений – 4 1/2 разряда (20 000 отсчетов). Базовая погрешность прибора 0,3%, измеряемые величины: напряжение и ток постоянного и переменного тока, сопротивление, емкость, также встроенные функции тестирования диодов и прозвонки цепи.

    Мультиметр SH1400 имеет режимы относительных измерений, автоматического и ручного выбора диапазонов и удержания показаний.

    Генератор сигналов

    Осциллографы VERDO SH1402/VERDO SH1404/VERDO SH1406/VERDO SH1408 имеют встроенный 1-канальный генератор сигналов. Пользователь может выбрать форму сигнала среди нескольких стандартных форм: синусоида, прямоугольный меандр, пила и импульс, а также из целой библиотеки (8 типов) дополнительных форм сигнала, включающих ступенчатые функции и осцилляции разных типов.

    Пользователь может задавать амплитуду/смещение сигнала (или верхний/нижний уровень), частоту/период а также начальную фазу генерируемого сигнала. Кроме того, для пользователя доступен выбор между высоким выходным импедансом (Z) или стандартным (50 Ом).

    Генерируемый сигнал продолжает генерироваться при переключении прибора в режим осциллографа, то есть генерируемый сигнал можно наблюдать на экране осциллографа, если переключиться в соответствующий режим.

    Программное обеспечение для анализа на ПК

    Программное обеспечение, входящее в комплект поставки осциллографа, позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм.

    Прибор позволяет осуществлять управление посредством SCPI команд.

  • Технические характеристики осциллографа-мультиметра 100 МГц, 2 канала, генератор VERDO SH1406:

    Параметр Значение
    VERDO SH1401 VERDO SH1402 VERDO SH1403 VERDO SH1404 VERDO SH1405 VERDO SH1406 VERDO SH1407 VERDO SH1408
    Осциллограф
    Полоса пропускания, МГц 40 70 100 200
    Количество каналов осциллографа 2
    Частота дискретизации (максимальная) 250 Мвыб/с 500 Мвыб/с 1 Гвыб/с
    Максимальная частота захвата осциллограмм/с 10 000
    Масштаб по горизонтали  5 нс/дел – 1000 с/дел 2 нс/дел – 1000 с/дел
    Диапазоны вертикальной развертки 10 мВ/дел - 10 В/дел
    Длина записи (максимально), К 8
    Точность временной развертки, ppm ±100
    Режимы входа DC, AC
    Тип триггера по фронту (нарастающий/ниспадающий)
    Автоизмерения период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда
    Генератор сигналов (50 Ом, 14 бит, 8К)
    Каналов генератора сигналов нет 1 нет 1 нет 1 нет 1
    Максимальная частота (синус), МГц 25 25 25 25
    Максимальная частота (меандр), МГц 5 5 5 5
    Максимальная частота (пила), МГц 1 1 1 1
    Максимальная частота (импульс), МГц 5 5 5 5
    Максимальная частота (произвольной формы), МГц 5 5 5 5
    Частота дискретизации (максимальная), Мвыб/с 125 125 125 125
    Амплитуда максимальная (50 Ом), В 2,5 2,5 2,5 2,5
    Мультиметр (True RMS)
    Число отсчётов 20 000
    Базовая погрешность, % 0,3
    Типы измерений напряжение, ток, емкость, сопротивление/прозвонка, тест диодов
    Напряжение DC 200 мВ/2 В/20 В/200 В/1000 В
    Напряжение AC (40 Гц-1000 Гц) 200 мВ/2 В/2 В/200 В/750 В
    Ток (AC/DC) 200,00 мА/10,000 А
    Сопротивление 200 Ом/2 кОм/20 кОм/200 кОм/2МОм/20 МОм/100 МОм
    Емкость 20 нФ/200 нФ/2 нФ/20 мкФ/200 мкФ/2 мкФ
    Общие характеристики
    Дисплей 3,5" цветной ЖК-дисплей, 320 х 240, 65536 цветов, TFT экран
    Сеть, В, Гц, Вт 100-240, 50/60, 5
    Батарея питания 2200 мА·ч х 2, (3,7 В, тип 18650)
    Коммуникационный интерфейс USB интерфейс
    Частотомер 4 1/2 разрядов, от 2 Гц до максимальной полосы пропускания
    Размер (Ш х В х Г), мм 198 х 96 х 38
    Масса, кг 0,6

  • Комплект поставки VERDO SH1406

    № Наименование Количество
    1 Осциллограф-мультиметр 100 МГц, 2 канала VERDO SH1406 1
    2 Адаптер питания 1
    3 USB-кабель 1
    4 Пассивный щуп 1
    5 Кабель с зажимом-«крокодилом» 2
    6 Набор щупов к мультиметру (один красный и один черный) 1
    7 Инструмент для регулировки щупов 1
