Осциллографы-мультиметры портативные (скопметры)

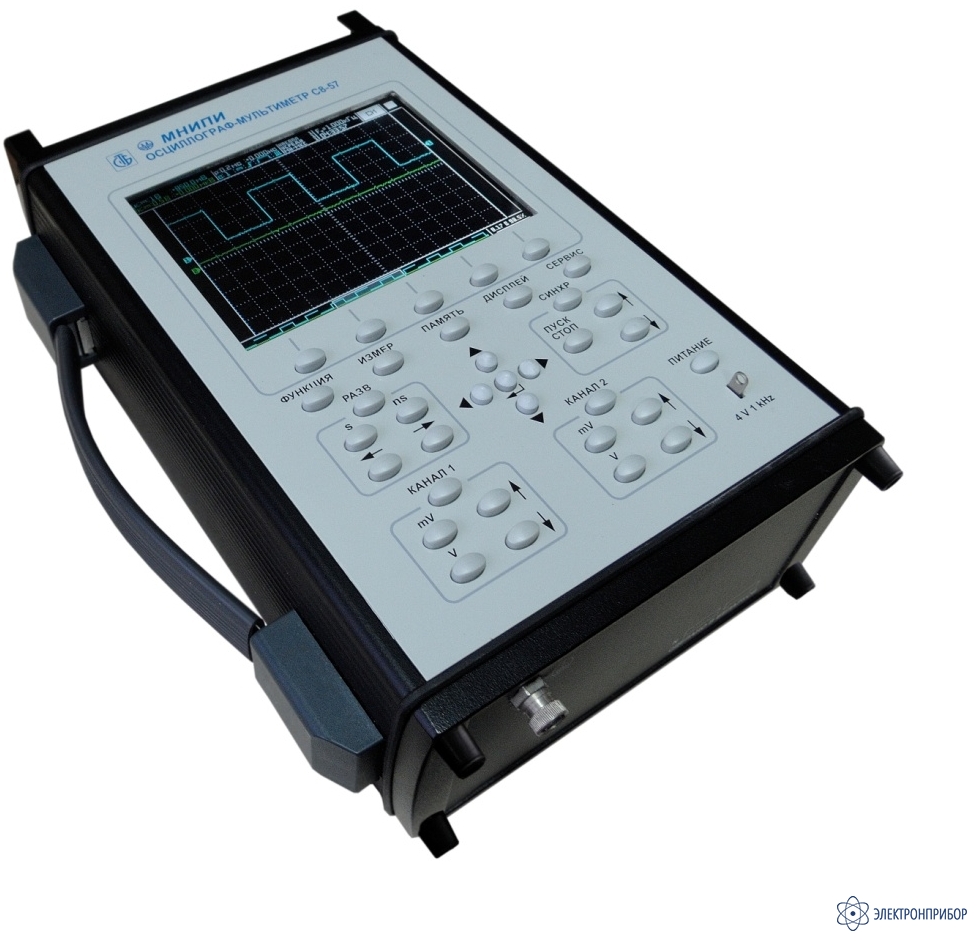

С8-57 — осциллограф-мультиметр цифровой двухканальный

Код товара: 72642

  • Назначение осциллографа-мультиметра цифрового двухканального С8-57:

    Осциллограф-мультиметр С8-57 предназначен для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 150 МГц.

    Осциллограф-мультиметр обеспечивает регистрацию, запоминание, измерение в диапазоне амплитуд от 2 мВ до 300 В (с делителем 1:10 hp-9250) и временных интервалов от 2 нс до 100 с по двум каналам вертикального отклонения, измерение напряжения и силы постоянного тока, средних квадратических значений напряжения и силы переменного тока синусоидальной формы, электрического сопротивления постоянному току, измерения частоты, периода и спектральный анализ входного сигнала, режимы регистратора и тестера компонентов электрических цепей.

    Область применения осциллографов-мультиметров: наладка, контроль параметров, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения, для научных и экспериментальных исследований в лабораторных и производственных условиях, а также для обслуживания различных видов техники.

    Особенности осциллографа-мультиметра цифрового двухканального С8-57:

    • Полоса пропускания 150 МГц;
    • Полнофункциональный универсальный цифровой вольтметр;
    • 2 канала, вход внешней синхронизации;
    • Жесткие условия эксплуатации;
    • 22 вида цифровых измерений;
    • Функция частотомера;
    • Функция анализатора спектра;
    • Функция регистратора сигналов;
    • Функция тестера компонентов.

  • Технические характеристики осциллографа-мультиметра цифрового двухканального С8-57:

    Параметр Значение
    Характеристики осциллографа
    Экран TFT ЖК цветной 5,7"; 320×240 пикселей
    Входы 2 канала
    Коэффициенты отклонения От 0,002 до 20 В/дел
    Коэффициенты развертки От 2 нс/дел до 10 с/дел
    Диапазон частот синхронизации От 0,6 Гц до 150 МГц
    Время нарастания переходной характеристики 2,4 нс
    Цифровые измерения Курсорные и 22 вида автоматических
    Погрешность амплитудных измерений ±(2,5+Uк/U)%, где Uк - конечное значение диапазона
    Погрешнсть временных измерений ±(1,5+Тп/Т)% при коэффициентах развертки от 1 мкс/дел до 10 с/дел
    ±(2,5+Тп/Т)% при коэффициентах развертки от 2 нс/дел до 0,5 мкс/дел, где Тп=10 Кразв. - длительность развертки, с
    Т - измеряемый временной интервал, с
    Кразв. - коэффициент развертки, с/дел
    Предзапуск ≥ Кразв. × 50 дел
    Послезапуск ≥ Кразв. × 500 дел
    Дополнительные функции Регистратор, частотомер, анализатор спектра (БПФ), тестер компонентов (вольт-амперные характеристики двух- и трехполюсников)
    Погрешность измерения в режиме частотомера Частоты δf = ±(0,02 +100/(fx×TСЧ)) %
    периода δTСЧ= ±(0,05+100/(Tx×f0×n))
    где fx - измеряемая частота сигнала, Гц
    TСЧ - время счета, с; TСЧ - 100 мс; 1; 10 c
    Tx - измеряемый период входного сигнала, с
    f0 - метки времени, Гц
    f0 - 0,1;1;10;100 МГц
    n - количество периодов входного сигнала
    n - 1, 10, 100
    Скорость записи сигнала в режиме регистратора От 10 мс/дел до 10 с/дел с шагом 1, 2, 5
    Характеристики мультиметра
    Диапазон измерений напряжения постоянного тока До 500 В,
    конечные значения диапазонов (Uк):
    2; 20; 500 В
    Основная погрешность ±(0,15% от U + 0,1% от Uк)
    Диапазон измерений среднеквадратического значения напряжения переменного тока синусоидальной формы До 400 В
    конечные значения диапазонов (Uк)
    2, 20, 400 В
    Диапазон частот От 20 Гц до 100 кГц на диапазонах 2, 20 В; от 20 Гц до 1 кГц на диапазоне 400 В
    Основная погрешность ±(0,7% от U + 0,3% от Uк) от 20 Гц до 20 кГц
    ±(1,2% от U + 0,4% от Uк) свыше 20 кГц до 100 кГц
    Диапазон измерений силы постоянного тока До 2 А, конечные значения диапазонов (Iк) 20 мА, 2 А
    Основная погрешность ±(0,25% от I + 0,15% от Iк)
    Диапазон измерений среднеквадратического значения силы переменного тока синусоидальной формы До 2 А, конечные значения диапазонов (Iк) 20 мА, 2 А
    Диапазон частот От 20 Гц до 1 кГц
    Основная погрешность ±(0,5% от I + 0,3% от Iк)
    Диапазон измерений сопротивления постоянному току До 10 МОм,
    конечные значения диапазонов (Rк) 2; 20; 200 кОм; 10 МОм
    Основная погрешность ±(0,5% от R + 0,1% от Rк)
    Интерфейс USB 2.0
    Сохранение копии экрана В формате .bmp на внешнем USB Mass Storage устройстве
    Питание ~230 В, 50 В•А или от встроенного аккумулятора
    Диапазон рабочих температур От  -10 °C до +40 °C
    Габариты 185 × 283 × 89 мм
    Масса 3,5 кг

  • Комплект поставки С8-57

    № Наименование Количество
    1 Осциллограф-мультиметр цифровой двухканальный С8-57 1
