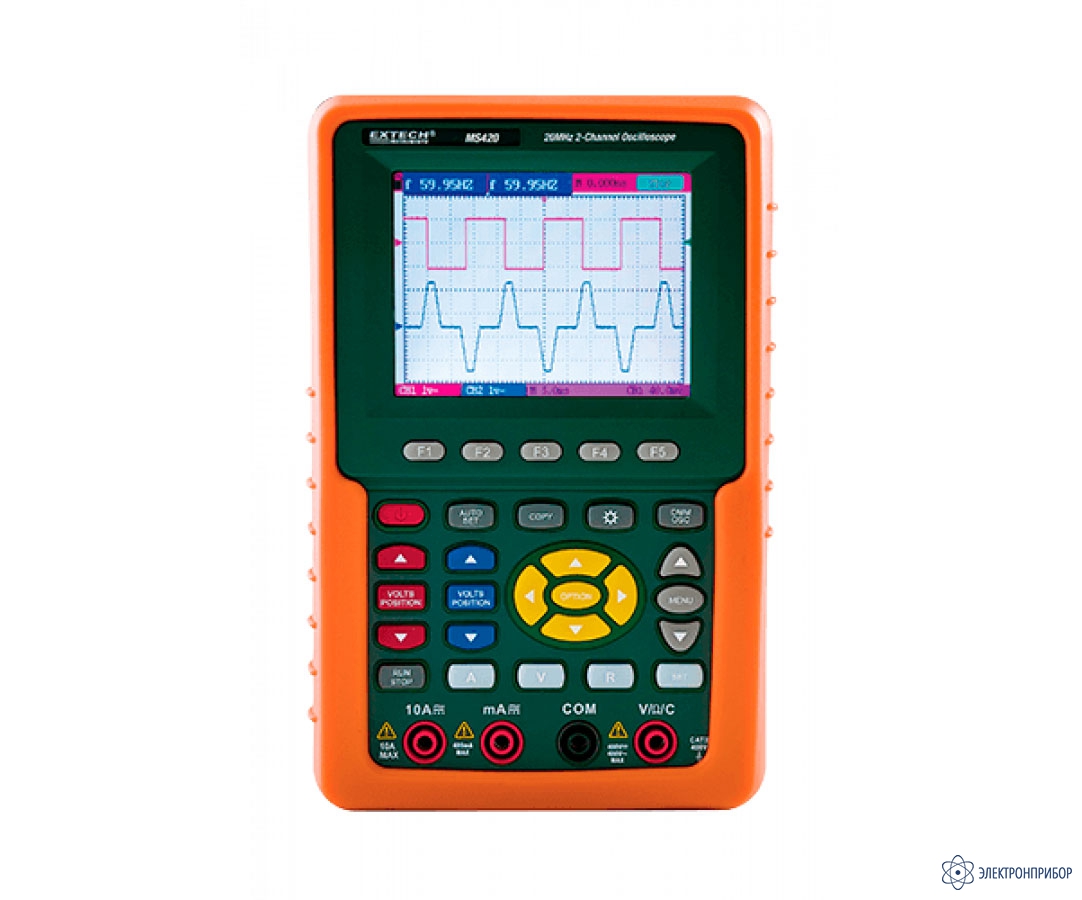

Extech MS420 — осциллограф-мультиметр

Код товара: 58421
  • 50860-12

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      50860-12 до 17.08.2017

    Описани осциллографа-мультиметра Extech MS420:

    Extech MS420 - 20 MHz 2-канальный цифровой осциллограф, который предлагает диапазон возможностей для эффективного устранения неполадок электроники и электрических систем контролируемых электроникой. Имея пропускную способность 20 MHz и такие удобства, как автоматическая настройка, которая оптимизирует позицию, диапазон, временную базу и срабатывание для обеспечения стабильного отображения волн практически любой формы, прибор может быть использован для ремонта в полевых условиях. Для идентификации едва различимых проблем, обнаружение пикового значения имеет быстрый 50мс захват сбоя.

    Основные функции, такие как режим XY, функция FFT, отложенное срабатывание, подсчет формы волны, функция усреднения и режим постоянства, - все они обеспечивают Вам уверенное устранение проблем используя разнообразие подходов. Для начала повторяющихся тестов, Вы можете хранить и вызывать из памяти вплоть до 4 форм волны (отображение и настройка) для экономии времени от одной работы к другой. Этот осциллограф с рейтингом CAT II расширяет свою функциональность с помощью встроенных функций полноразмерного цифрового мультиметра, которые отображаются на большом 3. 8" (97мм) цветном LCD дисплее.

    Особенности осциллографа-мультиметра Extech MS420:

    • Автоматическая настройка, которая оптимизирует позицию, диапазон, временную базу и срабатывание для обеспечения стабильного отображения волн практически любой формы;
    • Для идентификации едва различимых проблем, обнаружение пикового значения имеет быстрый 50 мс захват сбоя;
    • Режим XY и функция FFT для осмотра частот компонентов.
    • Двадцать автоматических измерений, включая частоту, цикл, среднее значение, пиковое значение к пиковому значению, RMS и многое другое;
    • Подсчет формы волны: добавление, вычитание, умножение и деление;
    • Режим усреднения для смягчения форм волн;
    • Режим сохранения для наблюдения за динамическими сигналами;
    • Вы можете хранить и вызывать из памяти вплоть до 4 форм волны (отображение и настройка) для экономии времени от одной работы к другой;
    • USB интерфейс и ПО для передачи форм волн и данных.

  • Технические характеристики осциллографа-мультиметра Extech MS420:

    Параметр Значение
    Размер дисплея 96 мм, цветной дисплей, 320*240 пикселей.
    Полоса пропускания 20 МГц
    Скорость замеров в реальном времени 100 мс/сек
    Время нарастания сигнала 17.5 нсек.
    Каналы 2
    Продолжительность записи 6К точек на канал
    Поглощение импульсных помех 50нсек.
    Вертикальная чувствительность От 5мВ до 5В/дел
    Вертикальное разрешение 8 бит
    Диапазон временной развертки От 5н/с до 5 с/дел
    Режимы замеров Замер, средние значения, обнаружение пика
    Триггерные режимы Свободный прогон, одиночный импульс, видео, перепад сигнала (фронт импульса)
    Триггерный источник СН1,СН2
    Триггерное сцепление (контакт) Переменный/постоянный ток
    Сопротивление на входе 1МОм/10Пф
    Максимальное напряжение на входе 400В (пик)
    Измерения (датчик) курсора Напряжение и время
    Функции измерения TRUE RMS мультиметра
    Напряжение постоянного/переменного тока 400мВ, 4В. 40В, 400В
    Сила постоянного/переменного тока 40мА, 300мА, 20А
    Сопротивление 400 Ом, 4 кОм, 40кОм, 400кОм, 40МОм
    Емкость От 51,2 нФ до 100 мкФ
    Диод и проба на обрыв линии Да
    ПК интерфейс USB кабель
    Источник питания Шестичасовая сменная литиево-ионная батарея, адаптер переменного тока/зарядное устройство на 220В/50Гц
    Размеры 180 х 113 х 40 мм
    Вес 690 г

  • Комплект поставки Extech MS420

    № Наименование Количество
    1 Двухканальный цифровой осциллограф на 20МГц Extech MS420 1
    2 Контрольные щупы для осциллографа серии 1Х/10Х 2
    3 Тестер 1
    4 Совместимое программное обеспечение Windows 95/98/NT/2000/ME/XP и USB кабель 1
    5 Токовый шунт 1
    6 Измерительный модуль конденсатора 1
    7 Регулировочная отвертка 1
    8 Универсальный адаптер переменного тока 1
    9 Зарядное устройство 1
    10 Жесткий футляр для хранения 1
