RTH-1004, RTH 1004

Осциллографы-мультиметры портативные (скопметры)

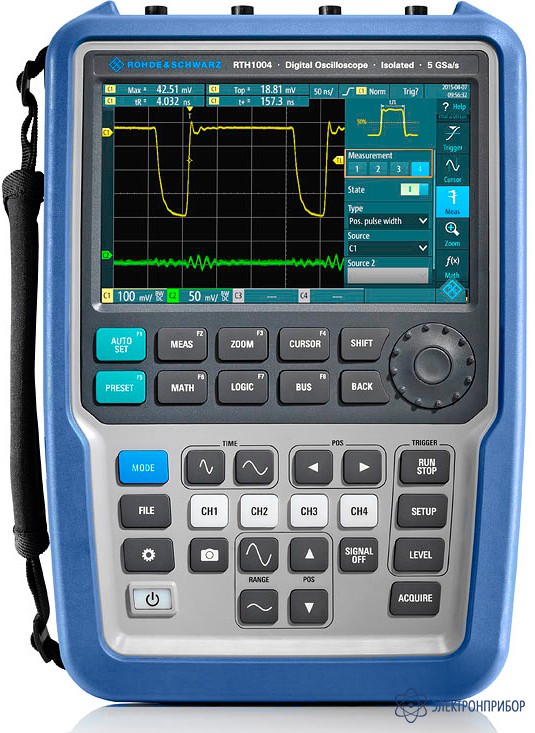

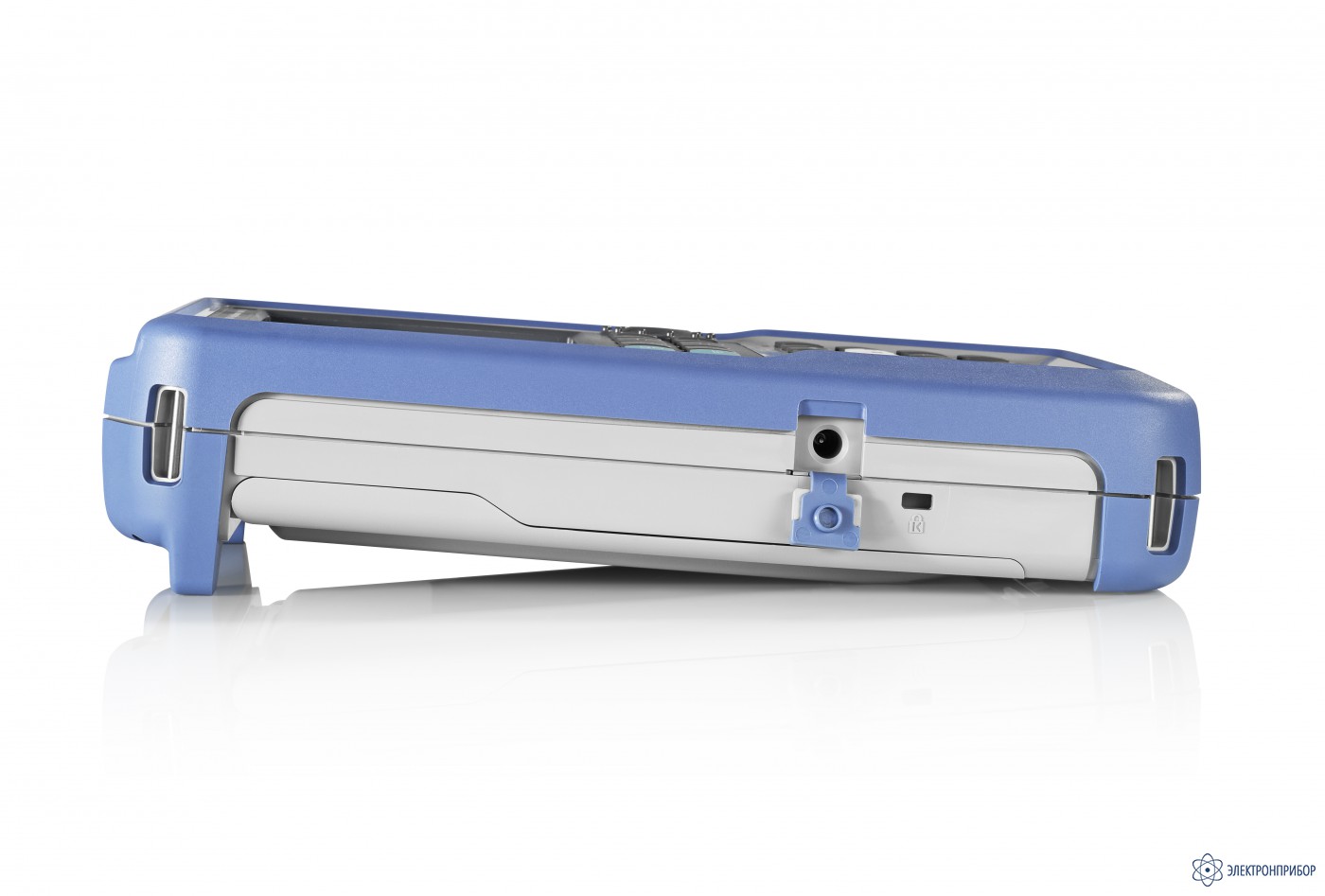

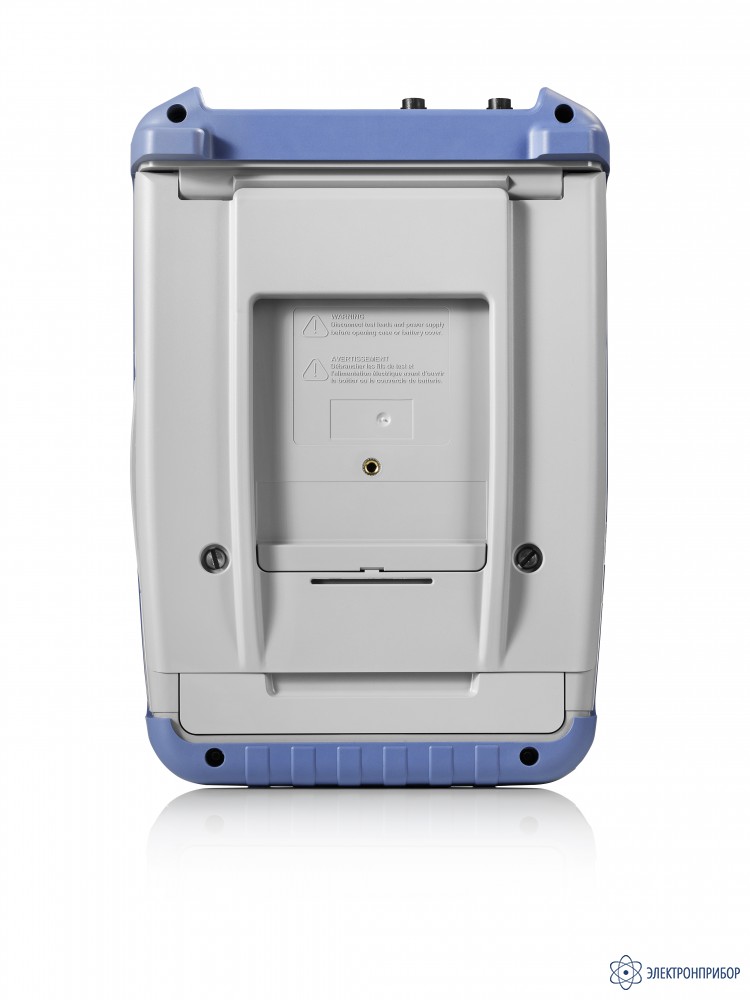

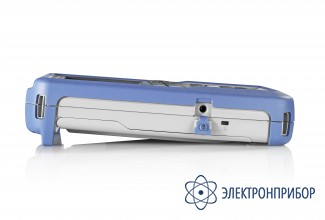

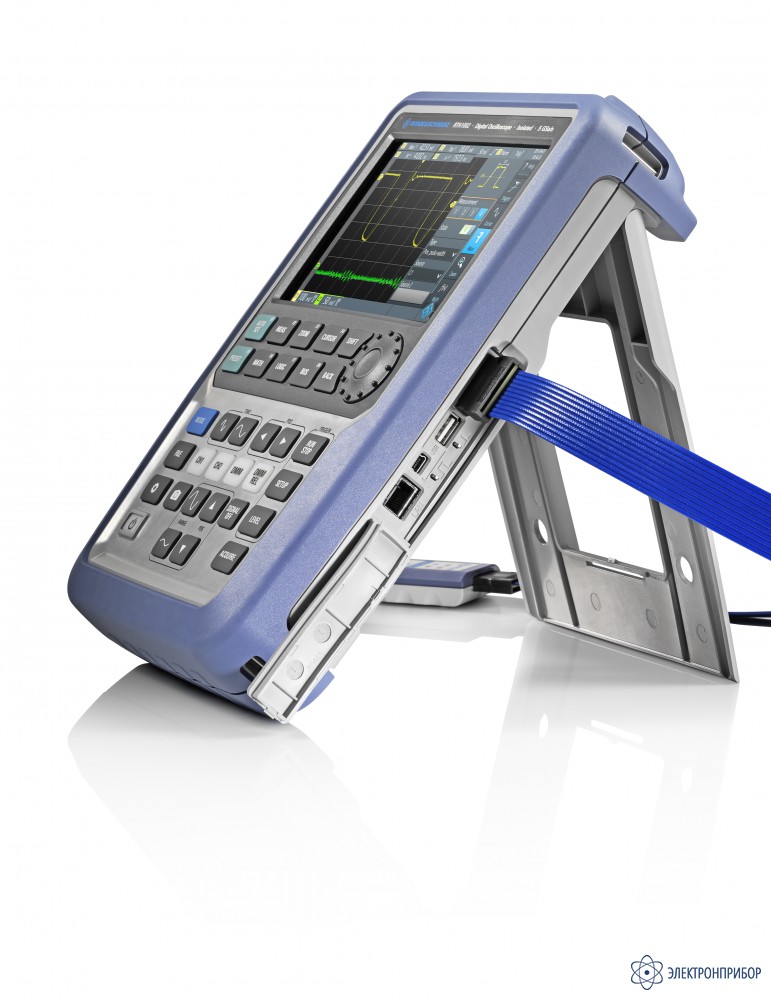

RTH1004 — портативный осциллограф

Код товара: 38676
  • 63957-16
    5 вариантов исполнения

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      63957-16 до 18.05.2026

    • Производитель

      Роде и Шварц, Германия

    Назначение портативных осциллографов RTH1004:

    При отладке встраиваемых систем в лаборатории или анализе комплексных проблем в промышленных зонах осциллографы серии R&S®RTH обеспечивают возможности и гибкость работы, необходимую для отладки любых типов электронных систем, объединяя характеристики и возможности лабораторного осциллографа, с компактностью и прочностью работающего от аккумулятора портативного устройства.

    Особенности портативных осциллографов RTH1004:

    • 5 приборов в одном: осциллограф, логический анализатор, анализатор протоколов, регистратор данных, цифровой мультиметр;

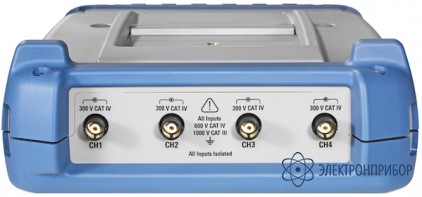

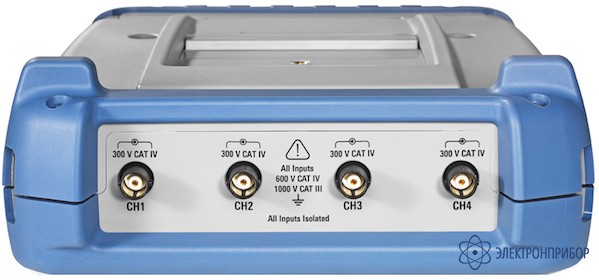

    • Каналы с гальванической развязкой;
    • 14 типов запуска обеспечивают достаточную гибкость для точного выделения требуемого сигнала;
    • Высокоскоростная система сбора данных с функцией архива;
    • 33 функции автоматических измерений;
    • Поддержка microSD-карт и USB –устройств;
    • Более 4 часов работы от аккумулятора;
    • Ударопрочный пыле/влагозащищенный прорезинненый корпус;
    • Крупные кнопки для удобства работы в перчатках;
    • Максимальная безопасность в любых средах: CAT IV 600 В / CAT III 1000 В;
    • Дистанционное управление с использованием проводных и беспроводных технологий для измерений с повышенными требованиями к безопасности;
    • Цветной емкостной сенсорный дисплей диагональю 7 дюймов;
    • Масса 2,4 кг.

  • Семейство портативных осциллографов RTH1004:

    Модель Полоса пропускания Каналы Частота дискретизации Память
    RTH1004 60 МГц 4 осциллографических До
    5 ГВыборок/с    		 До
    500 тыс. точек
    RTH1004-B241 100 МГц
    RTH1004-B242 200 МГц
    RTH1004-B243 350 МГц
    RTH1004-B244 500 МГц

    Технические характеристики портативных осциллографов RTH1004:

    Параметр Значение
    Система вертикального отклонения
    Входные каналы 4 осциллографических
    8 логических (опция RTH-B1)
    Полосы пропускания для аналоговых каналов 60 МГц    RTH1004
    100 МГц  RTH1004-B241
    200 МГц  RTH1004-B242
    350 МГц  RTH1004-B243
    500 МГц  RTH1004-B244
    Максимальная входная частота для логических каналов 250 МГц
    Время нарастания переходной характеристики (расчетное) <5,8 нс    стандартно
    <3,5 нс    с опцией RTH-B241
    <1,75 нс   с опцией RTH-B242
    <1 нс        с опцией RTH-B243
    <700 пс    с опцией RTH-B244
    Диапазон значений коэффициента отклонения по вертикали от 2 мВ/дел до 100 В/дел
    Импеданс аналоговые каналы 1 МΩ+/-1%, 12 пФ +/-2 пФ
    Импеданс логические каналы 100 кΩ+/-2%, ~4 пФ
    Максимальное входное напряжение BNC-входы: CATIV 300 В (СКЗ), 424 В (пик)
    с пробникамиRT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В
    Система горизонтального отклонения
    Диапазон временной развертки от 1 нс/дел до 500 с/дел
    Погрешность временной развертки +/- 10×10-6
    Система сбора данных
    Частота дискретизации
    аналоговые каналы    		 1 х 5 ГВыб/с
    2 х 2,5 ГВыб/с
    4 х 1,25 ГВыб/с
    Частота дискретизации
    логические каналы    		 8 х 1,25 ГВыб/с
    Глубина памяти 500 кТочек при дискретизации 5 Гвыб/с
    250 кТочек/канал при дискретизации 2,5 Гвыб/с
    125 кТочек/канал при дискретизации1,25 Гвыб/с
    Вертикальное разрешение 9 бит
    Скорость обновления до 50’000 осциллограмм/с
    Система синхронизации
    Источники синхронизации входы аналоговых каналов,
    входы логических каналов (опционально)
    Режимы запуска автоматический, ждущий, однократный
    Виды запуска Стандартно: по фронту, по глитчу, по длительности импульса.
    Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу, (RTH-K1 и K2): по протоколу
    Анализ осциллограмм
    Автоматические измерения до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
    Курсорные измерения Амплитудные и временные
    Математическая обработка сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия
    Тестирование по маске тестирование по критерию годен/не годен;
    выбор реакции на событие: нет/ звуковой сигнал/ стоп
    одновременно до 5  масок
    Дополнительные возможности
    Регистратор данных Одновременно до 4 каналов;
    Скорость измерений: 1/ 2/ 5 измерений в секунду;
    Глубина памяти: 2 млн. точек на канал
    Цифровой вольтметр (DVM) Источник: аналоговые каналы;
    Разрешение: 3 разряда;
    До 4 измерений;
    Измерение напряжения: DC, AC, AC+DC с индикацией макс/ мин./ среднего значения
    Дисплей
    Тип Емкостной цветной сенсорный, диагональю 7 дюймов
    Разрешение 800х480 пикселей (WVGA)
    Общие характеристики
    Интерфейсы USB, LAN, micro SD card
    Питание Адаптер питания для сети переменного тока: 100-240В, 50-60Гц;
    Аккумуляторная батарея: емкость 72 Вт/ч, напряжение 11.25 В, время работы – около 4 ч
    Габаритные размеры (Ш×В×Г), мм 201×293×74
    Масса 2,4 кг с аккумуляторной батареей

  • Комплект поставки RTH1004

    № Наименование Количество
    1. Портативный осциллограф RTH1004 (60/100/200/350/500МГц в зависимости от модели) 1
    2. 500 МГц 10:1 600 ВCATIV пробник напряжения для каждого канала 1
    3. Краткое руководство по эксплуатации 1
    4. Lithium-Ion аккумуляторная батарея 1
    5. Адаптер питания от сети переменного тока с адаптерами 1
