Осциллографы-мультиметры портативные (скопметры)

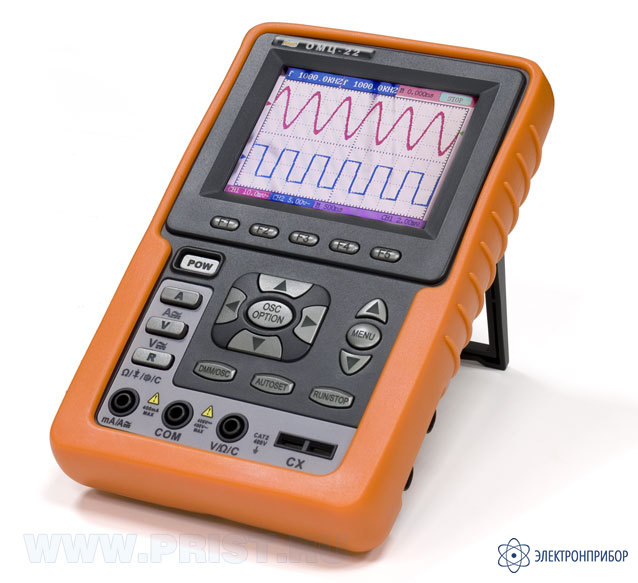

ОМЦ-22 — осциллограф-мультиметр

Код товара: 21505
  • 35080-07

    • Гарантия

      1 год

    • Госреестр СИ РФ

      35080-07 до 01.07.2012

    • Производитель

      АКИП

    Назначение осциллографа-мультиметра ОМЦ-22:

    Осциллограф-мультиметр ОМЦ-22: Полоса пропускания 20 МГц; 2 канала; Частота дискретизации 100 Мвыб/с; Коэффициент усиления 5 мВ/дел – 5 В/дел; Коэффициент развертки 5 нс/дел – 5 с/дел; Интерполяция sin x/x и линейная; Синхронизация по фронту, ТВ; Длина памяти 6 кБ на канал; Автоизмерения; Курсорные измерения (V, T); В режиме мультиметра: Измерение напряжения (AC, DC), Тока (AC, DC), Емкости, Сопротивления, Прозвон цепи, Проверка диодов; Память на 4 осциллограммы; Цветной ЖК-дисплей (320х240) с подсветкой; Интерфейс USB; ПО + кабель USB в комплекте; Ударопрочное исполнение; Масса 0,7 кг.

  • Технические характеристики осциллографа-мультиметра ОМЦ-22:

    Параметр Значения
    РЕЖИМ ОСЦИЛЛОГРАФА
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания 0 … 20 МГц
    Коэффициент отклонения 5 мВ/дел … 5 В/дел (шаг 1-2-5)
    Входное сопроотивление 1 МОм ± 2% // 20 пФ±3 пФ
    Временная задержка между каналами 150 пс
    Сопряжение входа Открытый и закрытый
    Максимальное входное напряжение 400 В пик.
    Время нарастания Не более 17,5 нс
    Погрешность коэффициента отклонения ± 5%
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОЕНЕНИЯ
    Коэффициент развертки 5 нс/дел … 5 с/дел
    Погрешность коэффициента развертки 0,01%
    СИНХРОНИЗАЦИЯ
    Режимы запуска Однократный, нормальный, авто
    Источник синхронизации Внутренняя, внешняя
    Типы синхронизации По фронту, ТВ-синхронизация
    Погрешность установки уровня синхронизации ±0,3 деления
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Частота дискретизации 100 МГц
    Объем памятит (на канал) 6 кБ
    Разрядность АЦП 8 бит
    Режимы выборки Нормальный, усреднение, пиковый детектор
    РЕЖИМ МУЛЬТИМЕТРА
    ПОСТОЯННОЕ И ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Пределы измерения напряжений Постоянное 400 мВ, 4 В, 40 и 400 В
    Переменное 4 В, 40 и 400 В (диапазон частот 40…400 Гц)
    Разрешение 100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела
    Входное сопротивление 10 МОм
    Погрешность измерения ± 1%
    ПОСТОЯННЫЙ И ПЕРЕМЕННЫЙ ТОК
    Предел измерений 40 мА, 400 мА, 20 А с токовым шунтом
    Разрешение 10 мкА, 100 мкА, 10 мА
    Диапазон частот переменного тока 40 ... 400 Гц
    Погрешность измерения Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела
    Переменный ток:±1,5%, ±2%, ±5% в зависимости от предела
    СОПРОТИВЛЕНИЕ
    Предел измерения 400 Ом; 4 кОм; 40 кОм; 400 кОм; 4 МОм; 40 МОм
    Погрешность измерения ± (2% … 3%)
    Разрешение 0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм
    ЕМКОСТЬ
    Предел измерений 51 нФ, 512 нФ, 5,12 мкФ, 51,2 мкФ, 100 мкФ
    Разрешение 10 пФ, 100 пФ,1 нФ, 10 нФ, 100 нФ в зависимости от предела
    Погрешность ± 3%
    ДИСПЛЕЙ
    Размер 3,8 дюйма цветной ЖКИ
    Разрешение 320 х 240
    Количество цветов 4096
    ОБЩИЕ ДАННЫЕ
    Источник питания Литиевая батарея, время автономной работы 4 часа
    Зарядное устройство-адаптер 220 В, 50 Гц <-> 8,5 В постоянное, 1,5 А
    Условия эксплуатации 0 °С … 40 °С; отн. влажность не более 80 %
    Габаритные размеры 180 х 115 х 40 мм
    Масса 0,7 кг
    Интерфейс USB

  • Комплект поставки ОМЦ-22

    № Наименование Количество
    1. Осциллограф-мультиметр ОМЦ-22 1
    2. Пробник х10 2
    3. AC-DC адаптер 1
    4. Измерительные кабели 2
    5. Кабель USB 1
    6. Токовый шунт 1
    7. Модуль для измерения малых емкостей 1
    8. Программное обеспечение 1
    9. Руководство по эксплуатации 1
