Осциллографы-мультиметры портативные (скопметры)

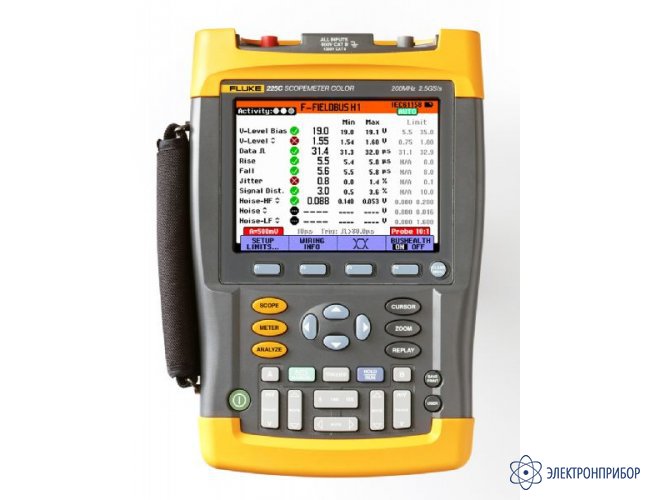

Fluke 225C — осциллограф-мультиметр (200 МГц, 2,5 Гвыб/с) со встроенными возможностями проверки состояния шин в промышленных системах

Код товара: 25154
  • 42448-09

    Назначение приборов Fluke ScopeMeter® 225C и 215C:

    В приборы серии 225C и 215C включены все без исключения функции осциллографов-мультиметров с цветным дисплеем серии 199C и 196C, и добавлены мощные возможности тестирования состояния большинства типов промышленных шин передачи данных. В режиме тестирования состояния промышленных шин передачи данных новые осциллографы-мультиметры проводят автоматический анализ электрических сигналов, проходящих через шины и сравнивают их параметры со стандартными значениями, указанными в отраслевых стандартах для определенного типа шины. Кроме того, для визуальной проверки качества сигнала в целом, пользователь имеет возможность выбора режима отображения "Eyepattern" (Глазковая диаграмма).

    На основании действующих отраслевых стандартов или требований, установленных пользователем, параметры сигнала автоматически классифицируются как "В пределах нормы", "На границе нормы", "За пределами нормы". Все измеренные параметры представляются вместе с мгновенными значениями и статистическими минимальными и максимальными величинами, полученными на протяжении интервала времени. Также, с целью упрощения для пользователя задачи получения данных о работе системы, на дисплей выводятся используемые эталонные значения. Тестируемые параметры включают в себя амплитуды сигнала, напряжение смещения, время нарастания и спада импульсов, уровни шума внутри и вне полосы пропускания, в зависимости от определенного отраслевого стандарта.

    Особенности приборов Fluke ScopeMeter® 225C и 215C:

    Приборы Fluke 225C и 215C являются инструментами, которые действительно необходимы для технических специалистов, имеющих дело с промышленными шинами передачи данных и сетями, а так же обычными электронными приборами. С помощью данного прибора можно проверить целостность электрической цепи шины и сети, быстро и легко получить нужные ответы, выполнив "проверку на физическом уровне".

    Основанные на моделях осциллографов-мультиметров серии 190C с цветным экраном и частотой 200 МГц или 100 МГц, эти приборы выполняют все функции предыдущих моделей серии 190С, и основным их достоинством являются функция проверки состояния шин в промышленных системах.

    Проверка состояния промышленных шин передачи данных (Bus Health Test)
    С помощью функции Bus Health Test проводится анализ электрических сигналов в промышленной шине или вычислительной сети с выдачей готовой аттестационной оценки "В пределах нормы", "На границе нормы", "За пределами нормы" для каждого соответствующего параметра проводимого измерения. Измеренные значения сравниваются со стандартными величинами выбранного типа шины, кроме того можно назначить собственные эталонные значения с иными пределами допусков.

    Поддерживаются все основные типы шин передачи данных
    Осциллографы-мультиметры серии 225C и 215C позволяют проводить проверки не только одного-двух типов шин, а всего доступного ассортимента промышленных шин. С помощью одного прибора можно тестировать как шины типа AS-i и CAN с относительно низкой скоростью передачи данных, так и высокоскоростные шины типа Ethernet 100Base-T. Несложная структура меню предусматривает выбор основных типов шин, а там где это необходимо, в целях облегчения поиска, в подменю внесены дополнительные типы шин. Тестируемые параметры и эталонные значения располагаются в соответствии с выбранным порядком.

    Увеличенный цветной дисплей приборов 225C и 215C отображает отдельные параметры с оценкой, действующее измеренное значение, записи минимальных и максимальных значений во времени, а также эталонные значения, используемые для проверки. Набор параметров меняется в зависимости от типа шины и может включать в себя напряжение смещения, минимальные и максимальные уровни сигнала, время нарастания и спада импульсов, уровни шума внутри и вне полосы пропускания, "дрожание" фазы, длительность импульса, скорость передачи данных и многое другое. Индикаторы активности шины информируют пользователя прибора о текущей передаче данных; их мигание прекращается во время приостановки связи.

    Подсоединение прибора для проведения проверки
    На дисплей увеличенного размера выводится также информация о схеме подключения проводников для каждого типа шины, что дает пользователю удобное руководство по выполнению подключения для проведения проверки. В комплект приборов серии 225C и 215C входит набор съемных адаптеров, предназначенных для получения доступа ко всем видам проводников и контактов в широко используемых стандартных разъемов, таких как M12, DB-9 и RJ-45.

    Справочное руководство, выводимое на экран, включает в себя наглядные изображения порядка подключения проводов при выполнении проверки. Независимо изолированные входные каналы прибора серии 225C поддерживают измерения истинных дифференциальных значений сигналов в системах шин.

    Приборы Fluke 225C и 215C приспособлены для проведения оценки качества сигнала во время его прохождения по сети, при этом отсутствует необходимость обращать внимание на содержание данных. Приборы обнаруживают ошибки, например ненадежные кабельные соединения, неисправные контакты, неправильное заземление и отсутствующие или излишние концевые кабельные муфты. В режиме отображения глазковой диаграммы (Eye-pattern), на дисплее появляется осциллограмма последовательных прохождений сигнала, наглядно представляющая общее качество сигнала, уровни шумов и "дрожание" фазы, с использованием пользовательских настроек функции послесвечения экрана.

    "Плавающие" независимо изолированные входные каналы
    Благодаря независимо изолированным входным каналам и "плавающим" входам, осциллограф-мультиметр может снимать истинные "плавающие" дифференциальные значения измеренных сигналов из сбалансированных двухпроводных систем RS-485 и CAN, эффективно подавляя синфазные помехи и искажения. Один канал можно подключить для измерения напряжения между двумя сигнальными проводниками, и одновременно, другой канал независимо подключить через заземление для измерения напряжения синфазного сигнала. Таким образом, у пользователя появляется возможность измерения сигналов, проходящих через скрученные проводники шины 100Base-T Ethernet.

    Сравнение приборов Fluke 225C и 215C с другими осциллографами-мультиметрами
    Все осциллографы-мультиметры позволяют выполнять основные электрические измерения (например, измерение сопротивления медных проводников и проверку изоляции) в электрической системе или кабеле. Использование Fluke 125 предусматривает экономичное решение для проведения тестирования промышленных шин и сетей с использованием общей точки подключения ("заземления"), относительно которой производятся измерения. Также, в конструкцию Fluke 125 встроен полнофункциональный промышленный осциллограф с полосой пропускания 40 МГц. Приборы серии 225C и 215C обеспечивают расширенные возможности анализа сигналов промышленных шин. Благодаря конструкции с изолированными каналами, приборы 225C и 215C обеспечивают гораздо более высокую устойчивость к синфазным помехам и искажениям и могут измерять напряжения синфазного сигнала по отдельности. Будучи самыми совершенными приборами среди аналогичных, приборы серии 225C и 215C способны производить более быстрые измерения и к тому же сохранили полные технические возможности, получившие заслуженное признание пользователей в приборах серии 190C.

    Кроме проверки состояния шин в промышленных системах, приборы серии 225C и 215C включают в себя все функции осциллографов-мультиметров с цветным дисплеем серии 199C и 196C.

  • Технические характеристики приборов Fluke ScopeMeter® 225C и 215C:

    Параметр Значения
    Полоса пропускания 225C: 200 МГц
    215C: 100 МГц
    Частота замеров 225C: 2,5 Гвыб/с
    215C: 1 Гвыб/с
    Проверка состояния шин в промышленных системах (Bus Health Test) Проверка электрических параметров промышленных шин с помощью автоматических измерений и функций анализа. Кроме этого, предусматривается режим Eyepattern (Глазковая диаграмма), предназначенный для визуального наблюдения за качеством сигнала.
    Классификация параметров Настройки по умолчанию:

    В пределах заданных параметров = "В пределах нормы", зеленая отметка

    В пределах допустимых отклонений от заданных параметров = "На границе нормы", оранжевая отметка

    За пределами заданных параметров = "За пределами нормы", красная отметка.

    По умолчанию, пределы заданных параметров соответствуют отраслевым стандартам для определенного типа шины, либо могут выставляться пользователем. Допустимые отклонения (в процентах), принимаемые во внимание при оценке "На границе нормы", могут изменяться по усмотрению пользователя.
    Поддерживаемые системы шин AS-i (EN50295, 166 кбит/с);
    CAN-bus (ISO-11898, до 1 Мбит/с);
    Modbus 232 (EIA-232 до 115 кбит/с);
    Modbus 485 (EIA-485 до 10 Мбит/с);
    Foundation Fieldbus H1 (61158 тип 1, 31,25 кбит/с);
    Profibus DP (EIA-485 до 12 Мбит/с);
    Profibus PA (61158 тип 1, 31,25 кбит/с);
    Ethernet 10Base2 (коаксиальный, 10 Мбит/с);
    Ethernet 10BaseT (UTP, 10 Мбит/с);
    Ethernet 100BaseT (100 Мбит/с);
    RS-232 (EIA-232, до 115 кбит/с);
    RS-485 (EIA-485, до 10 Мбит/с).
    Режимы Функции анализа параметров формы сигнала с автоматическим выводом показаний и оценки "В пределах нормы", "На границе нормы", "За пределами нормы"), установка пределов заданных параметров основаны на отраслевых стандартах или могут задаваться по усмотрению пользователя.

    Режим Eyepattern (Глазковая диаграмма).
    Измеряемые параметры (в случае пригодности) уровень напряжения смещения,
    амплитуда сигнала,
    ширина импульса или скорость передачи в бодах,
    время нарастания импульсов,
    время спада импульсов,
    "дрожание" фазы,
    искажение сигнала,
    высокочастотные помехи,
    низкочастотные помехи,
    помехи в пределах полосы пропускания.
    Режим Eyepattern (Глазковая диаграмма) Отображение формы сигнала шины на экране, с установкой времени послесвечения по усмотрению пользователя. Настройки временной развертки, ослабления сигнала и послесвечения можно изменять по усмотрению пользователя.
    Режим послесвечения выкл – короткий – средний – длинный – бесконечный

  • Комплект поставки Fluke 225C

    № Наименование Количество
    1. Прибор 1
    2. BC190: зарядное устройство/блок питания от сети 1
    3. BP190: NiMH аккумуляторная батарея (встроенная) 1
    4. BHT190 набор из трех съемных адаптеров для трех широко используемых промышленных типов соединений (M12, DB-9, RJ45) 1
    5. Ознакомительное руководство 1
    6. Многоязычное Руководство пользователя на CD-ROM 1
    7. TL75 Набор тестовых проводов Hard Point 1
    8. VPS210-G - щуп напряжения(200 МГц, 10:01), серого цвета 1
    9. VPS210-G - щуп напряжения(200 МГц, 10:01), красного цвета 1
