АСК2068 АСК 2068 ACK-2068

Осциллографы-мультиметры портативные (скопметры)

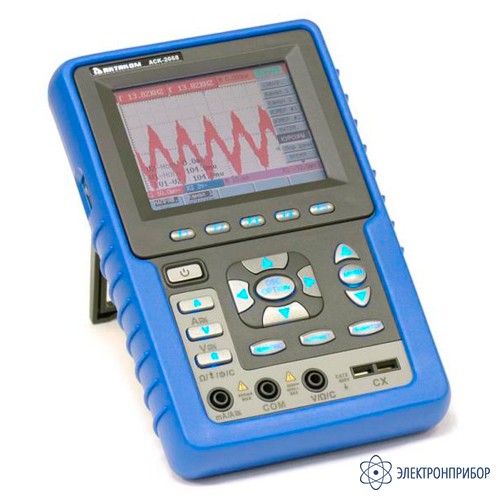

АСК-2068 — осциллограф-мультиметр цифровой двухканальный запоминающий

Код товара: 24366
  • 39682-08
    Осциллограф-мультиметр цифровой двухканальный запоминающий АСК-2068 Осциллограф-мультиметр цифровой двухканальный запоминающий АСК-2068 Осциллограф-мультиметр цифровой двухканальный запоминающий АСК-2068

    • Гарантия

      14 месяцев

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      39682-08 до 14.12.2024

    • Производитель

      АКТАКОМ

    Назначение осциллографа-мультиметра цифрового двухканального запоминающего АСК-2068:

    Осциллограф-мультиметр АСК-2068 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.

    Особенности осциллографа-мультиметра цифрового двухканального запоминающего АСК-2068:

    • 20 автоматических измерений: Vpp, Vavg,RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty,  Delay A→B、Delay A→B
    • Курсорные измерения;
    • Режим мультиметра;
    • Интерполяция sin(x)/x;
    • Хранение осциллограмм: 4 осциллограммы;
    • Цветной ЖКИ дисплей;
    • Возможность сохранения на USB-устройство;
    • USB интерфейс для связи с ПК, программное обеспечение;
    • Автономная работа от встроенного аккумулятора.

    Программное обеспечение поставляется на русском языке. Это обеспечивает дополнительное удобство для пользователей в работе с данным приборами. Русификацию получил не только интерфейс пользователя, но, также, встроенная система помощи (Help) для работы с данными осциллографами-мультиметрами.

    Программное обеспечение осциллографа-мультиметра цифрового двухканального запоминающего АСК-2068:

    Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft. Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin. Актаком DSO-Soft позволяет также получать данные:

    • в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной
    • режиме X-Y (фигуры Лиссажу). Режим X-Y отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
    • в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.

    Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.

  • Технические характеристики осциллографа-мультиметра цифрового двухканального запоминающего АСК-2068:

    Параметр Значение
    В режиме осциллографа
    Количество каналов 2
    Полоса пропускания 60 МГц
    Максимальная частота дискретизации 250 Мвыб/сек
    Время нарастания 5,8 нс
    Вертикальная чувствительность 5 мВ/дел ... 5 В/дел
    Вертикальное разрешение 8 бит
    Погрешность ±3%
    Входной импеданс 1 МОм
    Максимальное входное напряжение 400 Впик
    Входы АС, DC, GND
    Математические функции суммирование, вычитание, умножение, деление, инверсия
    Режимы работы X-Y
    Коэффициент развертки 5 нс/дел ... 100 с/дел
    Погрешность 0,01%
    Память 6 К на канал
    Режимы синхронизации фронт, видео
    Дополнительные функции пиковый детектор, функция усреднения (4...128)
    В режиме мультиметра
    Измеряемая величина Диапазоны Погрешность
    Постоянное напряжение 100 мкВ ... 400 В
    400 В...1000 В    		 ±(1% + 1 е.м.р.)
    не нормируется
    Переменное напряжение (40 Гц…400 Гц) 1 мВ ... 400 В
    400 В...750 В    		 ±(1% + 3 е.м.р.)
    не нормируется
    Постоянный ток 10 мкА ... 20А ±(1% + 1 е.м.р.)
    на диапазоне до 10 мкА
    Переменный ток 10 мкА ... 20 А ±(1,5% + 3 е.м.р.)
    на диапазоне до 10 мкА
    Сопротивление 0,1 Ом ... 40 МОм ±(1% + 1 е.м.р.)
    Емкость 10 пФ ... 100 мкФ ±(3% + 3 е.м.р.)
    Режим тестирования диодов есть
    Режим прозвонки цепи есть
    Общие технические характеристики
    Дисплей 3,8 дюйма цветной ЖКИ, разрешение 320x240 точек
    Питание 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
    Потребляемая мощность не более 6 Вт
    Время работы от аккумулятора до 4 часов
    Габаритные размеры 180x115x40 мм
    Масса 0,645 кг

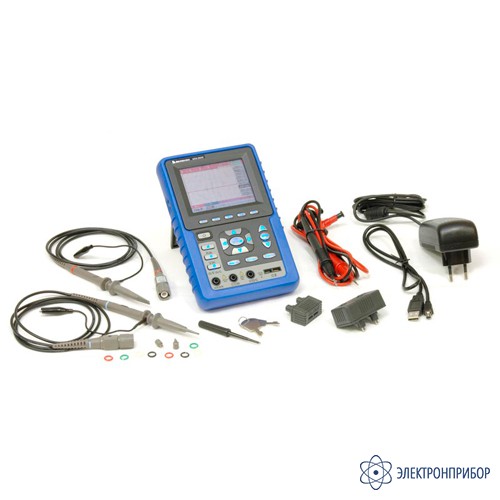

  • Комплект поставки АСК-2068

    № Наименование Количество
    1. Осциллограф-мультиметр цифровой двухканальный запоминающий АСК-2068 1
    2. Сетевой адаптер 1
    3. Осциллографический щуп 2
    4. Измерительный щуп к мультиметру 2
    5. Модуль расширения для измерения малых емкостей 1
    6. USB кабель для подключения к ПК 1
    7. Токовый шунт 1
    8. Устройство для калибровки осциллографических пробников 1
    9. Руководство по эксплуатации 1
    10. Программное обеспечение (полностью на русском языке) 1

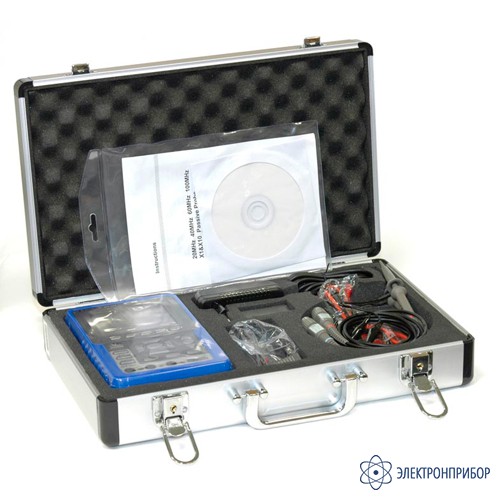

    11. Жесткий кейс для транспортировки 1
    12. Ключ для кейса 1
