Осциллографы-мультиметры портативные (скопметры)

АКИП-4147/1А — осциллограф-мультиметр

Код товара: 75117
  • 2-3 дня
    Является модификацией АКИП-4147

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности осциллографа-мультиметра АКИП-4147:

    • цифровой осциллограф, мультиметр;
    • осциллограф: 2 канала, полоса пропускания: 70 МГц, 120 МГц;
    • частота дискретизации реального времени 1 ГГц;
    • максимальная длина памяти: 20 МБ/канал (40 МБ при объединении каналов);
    • разрядность АЦП:
    • скорость обновления экрана: 45000 осциллограмм в секунду;
    • интерполяция: Sin X/ х, линейная;
    • автоматические измерения (до 32-х параметров) и 4 видов курсорных измерений (∆U, ∆T, ∆U и ∆T между курсорами, режим «слежение»);
    • математика: +, -, х, /, БПФ, БПФскз, Интеграл, Дифференциал, извлечение корня, пользовательская функция, цифровой фильтр;
    • цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный);
    • мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов;
    • регистратор данных в режиме мультиметра, интервал от 0,5 с до 10 с (до 3 дней во внутреннюю память, до 10 дней на внешний носитель);
    • автономное батарейное питание (5 ч);
    • цветной ЖК-дисплей, емкостный сенсорный (20,3 см), разрешение 800х600;

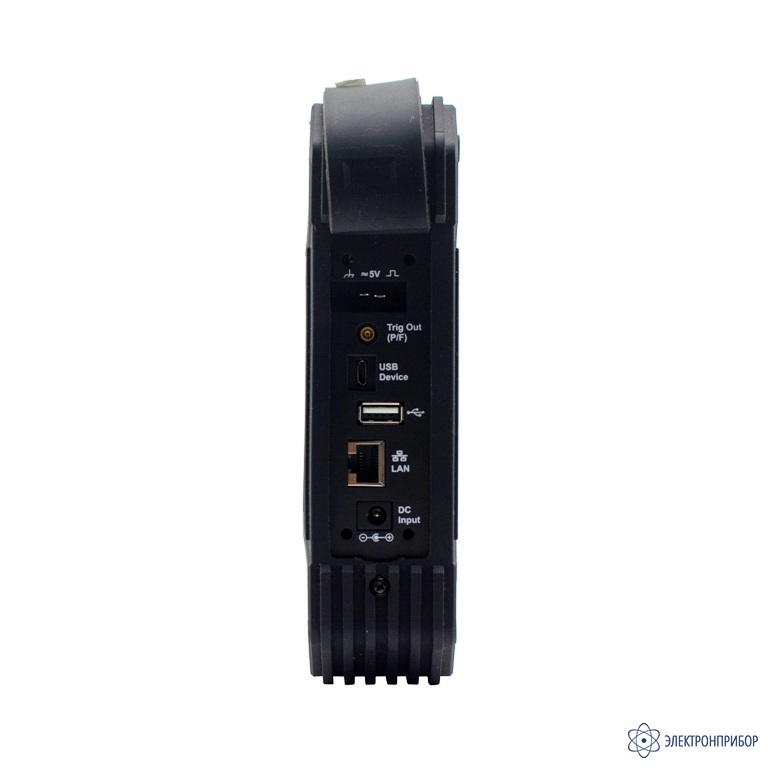

    • интерфейсы: USB, LAN, опция - WiFi;
    • поддержка подключения внешних USB-накопителей;
    • опция декодирование сигналов: I2C, SPI, UART, CAN.

  • Технические характеристики осциллографа-мультиметра АКИП-4147/1А:

    Параметр Значение
    АКИП-4147/1 АКИП-4147/1A АКИП-4147/2 АКИП-4147/2A
    РЕЖИМ ОСЦИЛЛОГРАФА
    Вертикальная система
    Полоса пропускания 0…70 МГц 0…70 МГц 0…120 МГц 0…120 МГц
    Время нарастания ≤ 5,0 нс ≤ 5,0 нс ≤ 2,9 нс ≤ 2,9 нс
    Ограничение ПП 20 МГц
    Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел
    Относительная погрешность установки коэффициентов отклонения 8 бит: ±4% @ 1 мВ/дел; ±3% @ > 2 мВ/дел
    12/ 14 бит: ±3% @ 1 мВ/дел; ±2% @ > 2 мВ/дел
    Постоянное смещение 1 мВ/дел … 50 мВ/дел: ± 2 В; 100 мВ/дел … 1 В/дел: ± 20 В; 2 В/дел … 10 В/дел: ± 200 В
    Погрешность установки уровня постоянного смещения ±(3% + 0,05 дел)
    Входной импеданс 1 МОм (±2 %) // 15 пФ (±5 пФ)
    Максимальное входящее напряжение 400 В (DC + AC)
    Связь по входу Открытый, закрытый, “земля”
    Горизонтальная система
    Коэффициент развертки (Кразв.) 2 нс/дел…1000 с/дел
    Погрешность опорного генератора ±1·10-5
    Погрешность опорного генератора Погрешность измерения временных интервалов (≤100 МГц) ±(δF·Tизм+2/Fд+0,6 нс), где
    δF – относительная погрешность частоты внутреннего опорного генератора;
    Tизм – измеренный временной интервал, с;
    Fд – частота дискретизации, Гц
    Синхронизация
    Источник синхросигнала Канал 1, Канал 2
    Режимы запуска развертки Автоматический, ждущий, однократный
    Виды синхронизации По фронту, по длительности импульса, ТВ синхронизация, по скорости нарастания, по ранту, по параметрам окна, отложенный запуск, по № фронта, по логическому шаблону, по протоколам UART, I2C, SPI, опция - CAN
    Чувствительность синхронизации Внутренняя: ±5 делений шкалы
    Задержка запуска 100 нс … 10 с
    Аналого-цифровое преобразование
    Разрядность АЦП 8 бит 8 / 12 / 14 бит 8 бит 8 / 12 / 14 бит
    Частота дискретизации 8 бит - 500 МГц/канал, 1 ГГц при объединении каналов
    12 бит - 250 МГц/канал, 500 МГц при объединении каналов
    14 бит - 100 МГц/канал
    Интерполяция Sin (х) / х, x
    Объем памяти 20 МБ на канал (40 МБ при объединении каналов)
    Режим работы Выборка, пиковый детектор, усреднение
    Измерения
    По вертикали Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
    По горизонтали Период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
    Измерение вр. задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Курсорные ∆V, ∆T, ∆T&∆V между курсорами, авто
    Математика
    Функции +, -, х; /; d/dt, ∫dt, √, БПФ – частотный анализ
    Источник математики КАН 1, КАН 2
    Декодирование
    Формат данных Опция - I2C, SPI, UART, CAN
    РЕЖИМ МУЛЬТИМЕТРА
    Постоянное и переменное (скз) напряжение
    Пределы измерения напряжений DC 20 мВ, 200 мВ, 2 В, 20 В, 200 В, 1000 В
    AC 20 мВ, 200 мВ, 2 В, 20 В, 200 В, 750 В (40 Гц … 1 кГц)
    Максимальное разрешение 1 мкВ
    Входное сопротивление 10 МОм
    Погрешность Пост.: ± 0,5 % ± 10 емр (20 мВ, 200 мВ); ± 0,3 % ± 5 емр (2 В, 20 В, 200 В); ± 0,5 % ± 5 емр (1000 В)
    Перем.: ± 0.8 % ± 10 емр (20 мВ, 200 мВ, 2 В, 20 В, 200 В); ± 1 % ± 10 емр (750 В)
    Постоянный и переменный (скз) ток
    Предел измерений 10 А
    Максимальное разрешение 1 мА
    Максимальное разрешение Пост: ± 2 % ± 10 емр
    Перем: ± 2,5% ± 10 емр
    Сопротивление
    Предел измерений 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм, 100 МОм
    Максимальное разрешение 10 мОм
    Погрешность ± 0,8 % ± 10 емр (200 Ом); ± 0,5 % ± 3 емр (2 кОм… 2 МОм);
    ± 0,8 % ± 5 емр (20 МОм); ± 5,0 % ± 10 емр (100 МОм)
    Прозвон цепи
    Порог срабатывания <50 Ом
    Индикация Непрерывный звуковой сигнал
    Испытание P-N
    Напряжение теста 0…2 В
    Емкость
    Диапазон измерений 2 нФ … 20 мФ
    Погрешность ± 4 % ± 10 емр
    Регистратор
    Интервал регистрации 0,5 с … 10 с (шаг 0,5 с)
    Длительность записи до 3 дней во внутреннюю память, до 10 дней на внешний носитель (USB диск)
    Общие данные
    ЖК-дисплей Диагональ 20,3 cм, TFT (800 × 600); мультиметр — максимальная индикация «19999»
    Интерфейс USB, LAN, опция - WiFi
    Универсальное питание Аккумуляторная батарея: Li-Ion 8000 мА*ч, 7,4 В (до 5 ч автономной работы)
    Зарядное устройство: 100 ~ 240 В, 50/60 Гц, 15 Вт
    Условия эксплуатации 0 °С…40 °С; относительная влажность не более 90 %
    Габаритные размеры 270 × 191 × 48 мм
    Масса 1,7 кг (с аккумулятором, без аксессуаров)

  • Комплект поставки АКИП-4147/1А

    № Наименование Количество
    1 Осциллограф-мультиметр АКИП-4147/1А 1

    Дополнительная комплектация АКИП-4147/1А

    (Поставляется за отдельную плату)

    № Наименование
    1 TAO3000-WiFi Аппаратная опция WiFi модуля для дистанционного управления
    2 TAO3000-DEC Программная опция декодирование CAN / I2C / SPI / RS232
