Pocket Toner NX8: Main Unit + Toner, PTNX8, PTNX 8, PTNX-8, РТNХ8, РТNХ 8, РТNХ-8

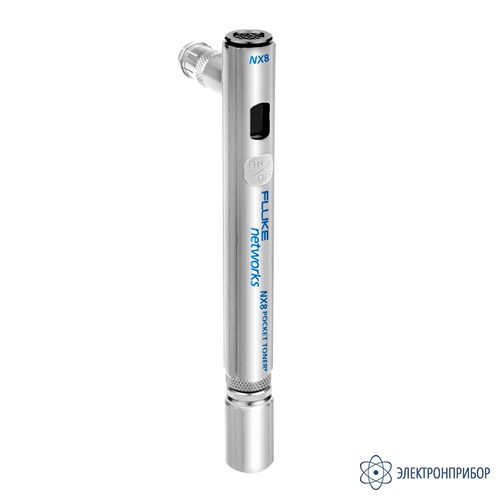

Fluke PTNX8 — карманный генератор тонового сигнала
Код товара: 48557-
Является модификацией Fluke Pocket Toner
-
Гарантия
1 год
-
Производитель
-
Артикул
3963684
Описание карманного генератора тонового сигнала Fluke Pocket Toner:
Карманный генератор тонового сигнала Fluke Pocket Toner подключается к любым кабелям общих, голосовых или видеоданных, чтобы определить разрывы или замыкания, целостность, напряжение переменного и постоянного тока и тональный сигнал — все это сопровождается защитой от скачков напряжения до 52 вольт.
Поставляются три модели карманных генераторов тонового сигнала Fluke Pocket Toner в нескольких различных конфигурациях комплектов, таким образом, вы можете безопасно устанавливать и проводить тестирование, несмотря на специфику вашей работы.
Корпусы всех карманных генераторов тонового сигнала оснащены двойными звуковыми индикаторами; в оснащение также входят: съемные модули зуммерного сигнала, съемные вставные разъемы и легко считываемые индикаторы с возможностью автоматического выключения.
Fluke Pocket Toner NX1 — определение и тестирование одиночных коаксиальных кабелей под напряжением на целостность, разрывы и короткие замыкания.
Fluke Pocket Toner NX2 совмещает в себе все функции модели Fluke Pocket Toner NX1, а также дополнительные: тестирование коаксиальных кабелей на целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective.
Fluke Pocket Toner NX8 совмещает в себе все функции моделей Fluke Pocket Toner NX1 и Fluke Pocket Toner NX2, а также дополнительные: тестирование более 8 кабелей одновременно на целостность, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective.
Особенности карманного генератора тонового сигнала Fluke Pocket Toner:
- Защита цепей низкого напряжения устройства и съемного генератора тона для кабелей;
- Парные звуковые индикаторы в корпусе устройства и съемном генераторе тона;
- Съемные нажимные разъемы;
- Автоматическое выключение;
- Простые для чтения индикаторы;
- Легко адаптирующаяся к новым условиям секция генератора тона со штекерным и гнездовым разъемами;
- Съемный нажимной разъем;
- Легкий и прочный корпус из анодированного алюмини.
Функции карманного генератора тонового сигнала Fluke Pocket Toner NX8:
Карманный генератор тонового сигнала Fluke Pocket Toner NX8 тестирует кабели для передачи общих, голосовых и видеоданных на разрывы, замыкания, целостность и напряжение.
- Цифровой дисплей с восемью сегментами выдает пять различных результатов тестирования;
- Низковольтная защита линии (от 6 до 52 В);
- Подача звукового сигнала при изменении состояния линии;
- Съемный генератор тонового сигнала подает звуковой сигнал, чтобы обозначить связь с основным устройством;
- Двухтипный генератор тонового сигнала с втулкой Speed 81;
- Функция автоматического выключения позволяет продлить время работы батареи;
- Работает от одной батареи типа ААА.
Поставка комплектов осуществляется в конфигурациях, перечисленных ниже.
- Комплект Fluke Pocket Toner NX8 Cable Kit (PTNX8-CABLE) — идеально подойдет сетевым специалистам, специалистам в области кабельной телефонии и специалистам по прокладке кабелей;
- Комплект Fluke Pocket Toner NX8 Cable and Telephone (PTNX8-CT) — идеально подойдет сетевым специалистам, специалистам в области кабельной телефонии, голосовых сетей и специалистам по прокладке кабелей;
- Комплект Fluke Pocket Toner NX8 Deluxe (PTNX8-DLX) — идеально подойдет специалистам по прокладке кабелей (спутниковых, кабелей для передачи голосовых, звуковых и видеоданных, кабелей для организации локальных сетей, систем общей и пожарной безопасности, а также телефонных сетей) и сетевым специалистам;
- Комплект Fluke Pocket Toner NX8 Voice and Video Pro (PTNX8-VV-PRO) — идеально подойдет специалистам по прокладке кабелей (спутниковых, кабелей для передачи голосовых, звуковых и видеоданных, кабелей для организации локальных сетей, систем общей и пожарной безопасности, а также телефонных сетей) и сетевым специалистам.
Функции комплекта карманного генератора тонового сигнала Fluke Pocket Toner NX8-Cable and Telephone:
Комплект Fluke Pocket Toner NX8-Cable and Telephone — самый популярный комплект для установки комплексных широкополосных каналов передачи данных, видео и речи. Этот комплект включает все необходимые адаптеры для определения и тестирования телефонных и телевизионных кабелей. Кроме того, с помощью адаптера Dial Tone Detective (DTD) можно мгновенно определить наличие тонального сигнала и надлежащую полярность голосового разъема.
Просто расположите пронумерованные идентификационные колпачки на удаленных концах кабелей, чтобы провести тестирование, а затем подключите основное устройство к противоположенным концам кабелей (один кабель за один раз). В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8). Кроме того, звуковой индикатор основного устройства подаст короткий тоновый сигнал. Fluke Pocket Toner NX8-Cable and Telephone также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.
- Возможность тестирования кабелей в 8 раз быстрее с помощью идентификационных колпачков 8, светодиодный индикатор для проверки целостности;
- Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала;
- Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования;
- Основное устройство подает звуковой сигнал при изменении состояния линии;
- Двухтипный генератор тонового сигнала со съемной втулкой Speed 81;
- Два зуммера для определения целостности;
- Тестирование полярности с помощью адаптера Dial Tone Detective;
- Функция автоматического выключения позволяет продлить время работы батареи;
- Ограниченная гарантия сроком на 1 год.
Функции комплекта карманного генератора тонового сигнала Fluke Pocket Toner NX8-Cable:
Единственный универсальный комплект Fluke Pocket Toner NX8-Cable позволит сетевым специалистам и специалистам в области кабельной телефонии быстро и легко провести тестирование кабелей для передачи общих, голосовых и видеоданных на целостность, а также на напряжение переменного и постоянного тока, короткие замыкания, разрывы и нагрузки от 50 до 75 Ом в 8 раз быстрее.
Просто расположите пронумерованные идентификационные колпачки на удаленных концах кабелей, чтобы провести тестирование, а затем подключите основное устройство к противоположенным концам кабелей (один кабель за один раз). В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8). Кроме того, звуковой индикатор основного устройства подаст короткий тоновый сигнал. Модель Fluke Pocket Toner NX8-Cable также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.
- Возможность тестирования кабелей в 8 раз быстрее с помощью идентификационных колпачков 8, светодиодный индикатор для проверки целостности;
- Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала;
- Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования;
- Основное устройство подает звуковой сигнал при изменении состояния линии;
- Двухтипный генератор тонового сигнала со съемной втулкой Speed 81;
- Два зуммера для определения целостности;
- Функция автоматического выключения позволяет продлить время работы батареи;
- Ограниченная гарантия сроком на 1 год.
Функции комплекта карманного генератора тонового сигнала Fluke Pocket Toner NX8-Deluxe:
Комплект Fluke Pocket Toner NX8-Deluxe позволит быстро и легко провести тестирование коаксиальных и телефонных кабелей, а также кабелей для передачи звуковых и видеоданных, кабелей для организации систем общей и пожарной безопасности, и кабелей для организации домашних кинотеатров на целостность, на напряжение переменного и постоянного тока, короткие замыкания, разрывы и нагрузки от 50 до 75 Ом — в 8 раз быстрее благодаря идентификационным колпачкам 8.
Просто расположите пронумерованные идентификационные колпачки на удаленных концах кабелей, чтобы провести тестирование, а затем подключите основное устройство к противоположенным концам кабелей (один кабель за один раз). В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8). Кроме того, звуковой индикатор основного устройства подаст короткий тоновый сигнал. Модель Fluke Pocket Toner NX8-Deluxe также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.
- Возможность тестирования кабелей в 8 раз быстрее с помощью идентификационных колпачков 8, светодиодный индикатор для проверки целостности;
- Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала;
- Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования;
- Основное устройство подает звуковой сигнал при изменении состояния линии;
- Двухтипный генератор тонового сигнала со съемной втулкой Speed 81;
- Два зуммера для определения целостности;
- Тестирование полярности с помощью адаптера Dial Tone Detective;
- Функция автоматического выключения позволяет продлить время работы батареи;
- Ограниченная гарантия сроком на 1 год.
Функции комплекта карманного генератора тонового сигнала Fluke Pocket Toner NX8-Voice and Video Pro:
Комплект Fluke Pocket Toner NX8-Voice and Video Pro позволит быстро и легко провести тестирование коаксиальных и телефонных кабелей, а также кабелей для передачи звуковых и видеоданных, кабелей для организации систем общей и пожарной безопасности, и кабелей для организации домашних кинотеатров на целостность, на напряжение переменного и постоянного тока, короткие замыкания, разрывы и нагрузки от 50 до 75 Ом — в 8 раз быстрее благодаря 8 идентификационным колпачкам.
Просто расположите пронумерованные идентификационные колпачки на удаленных концах кабелей, чтобы провести тестирование, а затем подключите основное устройство к противоположенным концам кабелей (один кабель за один раз). В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8). Кроме того, звуковой индикатор основного устройства подаст короткий тоновый сигнал. Модель Fluke Pocket Toner NX8-Voice and Video Pro также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.
- Возможность тестирования кабелей в 8 раз быстрее с помощью идентификационных колпачков 8, светодиодный индикатор для проверки целостности;
- Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала;
- Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования;
- Основное устройство подает звуковой сигнал при изменении состояния линии;
- Двухтипный генератор тонового сигнала со съемной втулкой Speed 81;
- Два зуммера для определения целостности;
- Тестирование тонального сигнала и полярности с помощью адаптера Dial Tone Detective;
- Функция автоматического выключения позволяет продлить время работы батареи;
- Ограниченная гарантия сроком на 1 год.
-
-
Технические характеристики карманного генератора тонового сигнала Fluke Pocket Toner:
Параметр Значение Приблизительное расстояние RG6: 300 м Уровень выходного напряжения в режиме целостности 3,6 В постоянного тока (с новой батареей) Частота тонального генератора Главный модуль: 2,7 кГц;
Колпачок генератора тонового сигнала: 2,3 кГцМаксимальный уровень выходного напряжения 60 В постоянного тока Тип батареек 1,5 В (щелочные батареи типа ААА) Автоматическое выключение 10 минут Рабочие температуры от -20 °C до +65 °C Температура хранения от -30 °C до +70 °C Высота над уровнем моря максимально 3 000 м Относительная влажность от 5 % до 95 % (без конденсата) Размеры 138 x 15 мм Вес 62,4 г -
Комплект поставки Fluke PTNX8
№ Наименование Количество 1 Карманный генератор тонового сигнала Pocket Toner NX8 1 2 Вставной штепсельный адаптер F-типа 1 3 Охватывающая втулка F-типа (Speed 81) 1 4 Батарея типа ААА 1 -
