Fluke PTNX2-DLX — карманный генератор тонового сигнала

Код товара: 48555
    • Гарантия

      1 год

    • Производитель

      Fluke Networks

    • Артикул

      3963669

    Описание карманного генератора тонового сигнала Fluke Pocket Toner:

    Карманный генератор тонового сигнала Fluke Pocket Toner подключается к любым кабелям общих, голосовых или видеоданных, чтобы определить разрывы или замыкания, целостность, напряжение переменного и постоянного тока и тональный сигнал — все это сопровождается защитой от скачков напряжения до 52 вольт.

    Поставляются три модели карманных генераторов тонового сигнала Fluke Pocket Toner в нескольких различных конфигурациях комплектов, таким образом, вы можете безопасно устанавливать и проводить тестирование, несмотря на специфику вашей работы.

    Корпусы всех карманных генераторов тонового сигнала оснащены двойными звуковыми индикаторами; в оснащение также входят: съемные модули зуммерного сигнала, съемные вставные разъемы и легко считываемые индикаторы с возможностью автоматического выключения.

    Fluke Pocket Toner NX1 — определение и тестирование одиночных коаксиальных кабелей под напряжением на целостность, разрывы и короткие замыкания.

    Fluke Pocket Toner NX2 совмещает в себе все функции модели Fluke Pocket Toner NX1, а также дополнительные: тестирование коаксиальных кабелей на целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective.

    Fluke Pocket Toner NX8 совмещает в себе все функции моделей Fluke Pocket Toner NX1 и Fluke Pocket Toner NX2, а также дополнительные: тестирование более 8 кабелей одновременно на целостность, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective.

    Особенности карманного генератора тонового сигнала Fluke Pocket Toner:

    • Защита цепей низкого напряжения устройства и съемного генератора тона для кабелей;
    • Парные звуковые индикаторы в корпусе устройства и съемном генераторе тона;
    • Съемные нажимные разъемы;
    • Автоматическое выключение;
    • Простые для чтения индикаторы;
    • Легко адаптирующаяся к новым условиям секция генератора тона со штекерным и гнездовым разъемами;
    • Съемный нажимной разъем;
    • Легкий и прочный корпус из анодированного алюмини.

    Функции карманного генератора тонового сигнала Fluke Pocket Toner NX2:

    • Легко считываемый цифровой дисплей выдает пять различных результатов тестирования;
    • Низковольтная защита линии (от 6 до 52 В);
    • Два зуммера для определения целостности;
    • Двухтипный генератор тонового сигнала с втулкой Speed 8;
    • Съемный генератор тонового сигнала;
    • Подача звукового сигнала при изменении состояния линии;
    • Поставляется в двух различных комплектах: Fluke Pocket Toner NX2-CABLE (PTNX2-CABLE) и Fluke Pocket Toner NX2-Deluxe (PTNX2-DLX);
    • Автоматическое выключение;
    • Работает от одной батареи типа ААА.

    Функции комплекта карманного генератора тонового сигнала Fluke Pocket Toner NX2-Deluxe:

    Идеально подойдет специалистам по прокладке кабелей (спутниковых, кабелей для передачи голосовых, звуковых и видеоданных, кабелей для организации локальных сетей, систем общей и пожарной безопасности, а также телефонных сетей) и сетевым специалистам, которым необходимо быстро и легко протестировать целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы и нагрузки от 50 до 75 Ом.

    • Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала;
    • Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования;
    • Два зуммера для определения целостности;
    • Модуль подает звуковой сигнал при изменении состояния линии;
    • Двухтипный генератор тонового сигнала со съемной втулкой Speed 81;
    • Никелированные медные соединительные штуцеры;
    • Съемный вставной разъем F-типа;
    • Тестирование тонального сигнала и полярности с помощью адаптера Dial Tone Detective;
    • Функция автоматического выключения позволяет продлить время работы батареи;
    • Ограниченная гарантия сроком на 1 год.
  • Технические характеристики карманного генератора тонового сигнала Fluke Pocket Toner:

    Параметр Значение
    Приблизительное расстояние RG6: 300 м
    Уровень выходного напряжения в режиме целостности 3,6 В постоянного тока (с новой батареей)
    Частота тонального генератора Главный модуль: 2,7 кГц;
    Колпачок генератора тонового сигнала: 2,3 кГц
    Максимальный уровень выходного напряжения 60 В постоянного тока
    Тип батареек 1,5 В (щелочные батареи типа ААА)
    Автоматическое выключение 10 минут
    Рабочие температуры от -20 °C до +65 °C
    Температура хранения от -30 °C до +70 °C
    Высота над уровнем моря максимально 3 000 м
    Относительная влажность от 5 % до 95 % (без конденсата)
    Размеры 138 x 15 мм
    Вес 62,4 г

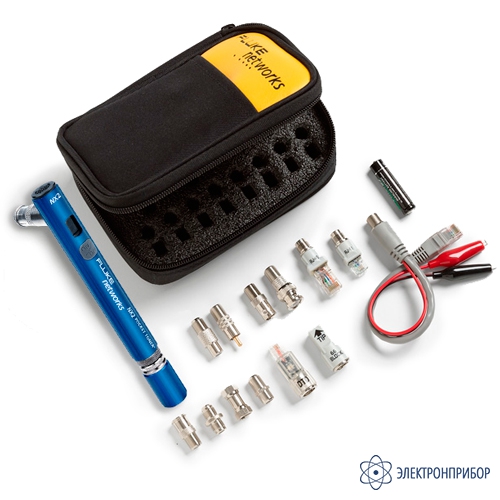

  • Комплект поставки Fluke PTNX2-DLX

    Наименование Количество
    1 Карманный генератор тонового сигнала Pocket Toner NX2 1
    2 66 адаптер блока 1
    3 Адаптер RJ-11 1
    4 Адаптер RJ-45 1
    5 Адаптер Dial Tone Detective 1
    6 Зажимы типа «крокодил» с адаптером RJ-45 1
    7 Охватывающая втулка F-типа (F-81) 1
    8 Охватываемая втулка F-типа (F-71) 1
    9 Охватывающая втулка F-типа (Speed 81) 1
    10 Вставной штепсельный адаптер F-типа 1
    11 Штепсельный адаптер BNC 1
    12 Соединительная муфта BNC 1
    13 Штепсельный адаптер RCA 1
    14 Соединительная муфта RCA 1
    15 Батарея типа ААА 1
    16 Компактная брезентовая поясная сумка 1
