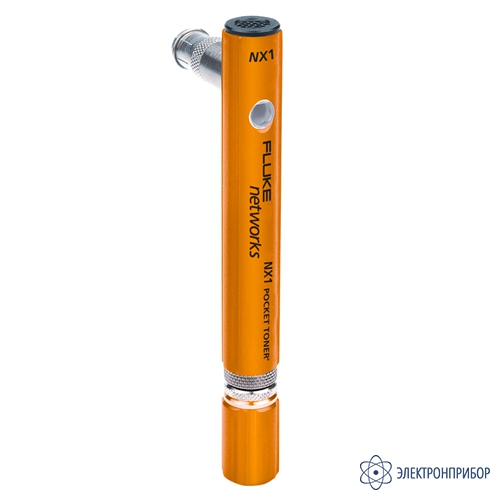

Fluke PTNX1 — карманный генератор тонового сигнала

Код товара: 48553
  • Является модификацией Fluke Pocket Toner

    • Гарантия

      12 месяцев

    • Производитель

      Fluke Networks

    • Артикул

      3963640

    Описание карманного генератора тонового сигнала Fluke Pocket Toner:

    Карманный генератор тонового сигнала Fluke Pocket Toner подключается к любым кабелям общих, голосовых или видеоданных, чтобы определить разрывы или замыкания, целостность, напряжение переменного и постоянного тока и тональный сигнал — все это сопровождается защитой от скачков напряжения до 52 вольт.

    Поставляются три модели карманных генераторов тонового сигнала Fluke Pocket Toner в нескольких различных конфигурациях комплектов, таким образом, вы можете безопасно устанавливать и проводить тестирование, несмотря на специфику вашей работы.

    Корпусы всех карманных генераторов тонового сигнала оснащены двойными звуковыми индикаторами; в оснащение также входят: съемные модули зуммерного сигнала, съемные вставные разъемы и легко считываемые индикаторы с возможностью автоматического выключения.

    Fluke Pocket Toner NX1 — определение и тестирование одиночных коаксиальных кабелей под напряжением на целостность, разрывы и короткие замыкания.

    Fluke Pocket Toner NX2 совмещает в себе все функции модели Fluke Pocket Toner NX1, а также дополнительные: тестирование коаксиальных кабелей на целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective.

    Fluke Pocket Toner NX8 совмещает в себе все функции моделей Fluke Pocket Toner NX1 и Fluke Pocket Toner NX2, а также дополнительные: тестирование более 8 кабелей одновременно на целостность, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective.

    Особенности карманного генератора тонового сигнала Fluke Pocket Toner:

    • Защита цепей низкого напряжения устройства и съемного генератора тона для кабелей;
    • Парные звуковые индикаторы в корпусе устройства и съемном генераторе тона;
    • Съемные нажимные разъемы;
    • Автоматическое выключение;
    • Простые для чтения индикаторы;
    • Легко адаптирующаяся к новым условиям секция генератора тона со штекерным и гнездовым разъемами;
    • Съемный нажимной разъем;
    • Легкий и прочный корпус из анодированного алюмини.

    Функции карманного генератора тонового сигнала Fluke Pocket Toner NX1:

    • Тестирование на целостность, разрывы и короткие замыкания;
    • Основное устройство для тестирования коаксиальных кабелей;
    • Съемный генератор тонового сигнала и звуковой индикатор на корпусе;
    • Двухтипный генератор тонового сигнала позволяет тестировать гнездовой разъем путем простого удаления втулки Spee 81;
    • Два зуммера для определения целостности;
    • Сверхъяркий двухцветный светодиодный индикатор;
    • Низковольтная защита линии (от 6 до 52 В);
    • Автоматическое выключение;
    • Поставляется в виде единого модуля, комплекты не предоставляются;
    • Работает от одной батареи типа ААА.

  • Технические характеристики карманного генератора тонового сигнала Fluke Pocket Toner:

    Параметр Значение
    Приблизительное расстояние RG6: 300 м
    Уровень выходного напряжения в режиме целостности 3,6 В постоянного тока (с новой батареей)
    Частота тонального генератора Главный модуль: 2,7 кГц;
    Колпачок генератора тонового сигнала: 2,3 кГц
    Максимальный уровень выходного напряжения 60 В постоянного тока
    Тип батареек 1,5 В (щелочные батареи типа ААА)
    Автоматическое выключение 10 минут
    Рабочие температуры от -20 °C до +65 °C
    Температура хранения от -30 °C до +70 °C
    Высота над уровнем моря максимально 3 000 м
    Относительная влажность от 5 % до 95 % (без конденсата)
    Размеры 138 x 15 мм
    Вес 62,4 г

  • Комплект поставки Fluke PTNX1

    № Наименование Количество
    1 Карманный генератор тонового сигнала Pocket Toner NX1 1
    2 Вставной штепсельный адаптер F-типа 1
    3 Охватывающая втулка F-типа (Speed 81) 1
    4 Батарея типа ААА 1
