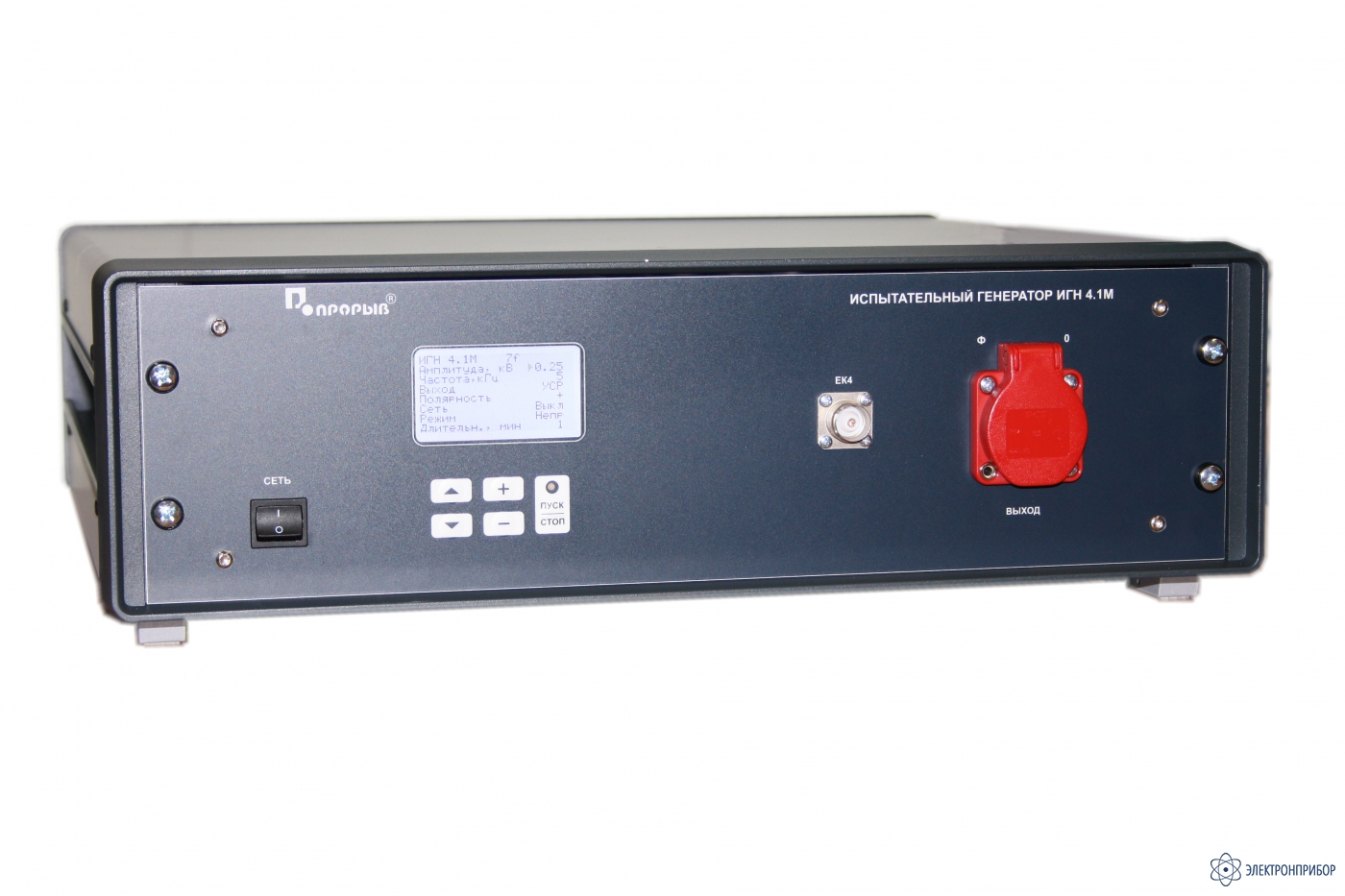

ИГН 4.1М испытательный генератор наносекундных импульсных помех с емкостными клещами ЕК 4

Код товара: 43351
  • Испытательный генератор наносекундных импульсных помех с емкостными клещами ек 4 ИГН 4.1М Испытательный генератор наносекундных импульсных помех с емкостными клещами ек 4 ИГН 4.1М Испытательный генератор наносекундных импульсных помех с емкостными клещами ек 4 ИГН 4.1М

    • Гарантия

      2 года

    • Реестровый номер РРПП

      10675274

    Назначение испытательного генератора наносекундных импульсных помех с емкостными клещами ЕК 4 ИГН 4.1М:

    Испытательный генератор ИГН 4.1М предназначен для создания нормированных наносекундных импульсных помех (НИП) в сети электропитания и сигнальных цепях при проведении испытаний технических средств, которые могут подвергаться воздействию таких помех, по ГОСТ IEC 61000-4-4-2016 и ГОСТ 30804.4.4-2013. Генератор поставляется со встроенным устройством связи-развязки (УСР) для ввода помех в однофазные цепи питания 220 В и с емкостными клещами ЕК4 для ввода помех в сигнальные цепи без гальванического соединения.

    Почему выбирают ИГН 4.1М?

    • соответствие стандартам — испытания по ГОСТ IEC 61000-4-4-2016 и ГОСТ 30804.4.4-2013;
    • компактность — не более 520×500×170 мм и 22 кг, потребляемая мощность не более 100 Вт;
    • управление — сенсорный дисплей и оптический интерфейс USB для управляющего компьютера;
    • российская разработка и производство — срок службы 10 лет.

    Область применения испытательного генератора наносекундных импульсных помех с емкостными клещами ЕК 4 ИГН 4.1М:

    • испытательные лаборатории и центры: проверка технических средств на устойчивость к наносекундным импульсным помехам при сертификационных и квалификационных испытаниях;
    • производство: контроль помехоустойчивости электронных и электротехнических изделий, систем управления, источников питания и приборов связи;
    • разработка: выявление слабых мест схемотехники и монтажа на этапе опытных образцов;
    • энергетика, промышленная автоматика, транспорт: оборудование, работающее вблизи коммутационной аппаратуры, где возникают быстрые переходные процессы.

    Преимущества испытательного генератора наносекундных импульсных помех с емкостными клещами ЕК 4 ИГН 4.1М:

    • амплитуда до 4 кВ: пять уровней: 0,25; 0,5; 1; 2 и 4 кВ, любая полярность импульсов;
    • частоты 5 и 100 кГц: импульсы 5/50 нс, пачки 15 мс на 5 кГц и 0,75 мс на 100 кГц;
    • УСР и клещи в комплекте: встроенное УСР для цепей питания до 10 А и емкостные клещи ЕК4 для сигнальных цепей;
    • режимы испытаний: непрерывный и прерывистый режимы, длительность 1-8 минут.

  • Технические характеристики испытательного генератора наносекундных импульсных помех с емкостными клещами ЕК 4 ИГН 4.1М:

    Параметр Значение
    Параметры импульсов
    Установленная амплитуда (холостой ход), кВ 0,25; 0,5; 1; 2; 4
    Пиковое напряжение на нагрузке 1000 Ом, кВ (±20 %) 0,24; 0,48; 0,95; 1,9; 3,8
    Пиковое напряжение на нагрузке 50 Ом, кВ (±10 %) 0,125; 0,25; 0,5; 1; 2
    Время нарастания импульса tr, нс 5 ±1,5
    Длительность импульса td, нс 50 Ом — 50 ±15 нс
    1000 Ом — 50 -15…+100) нс
    Полярность положительная и отрицательная
    Параметры пачек
    Частота повторения импульсов в пачке, кГц 5 и 100 (±20 %)
    Длительность пачки на частоте 5 кГц, мс 15 ±3
    Длительность пачки на частоте 100 кГц, мс 0,75 ±0,15
    Период следования пачек, мс 300 ±60
    Режимы подачи пачек непрерывный; прерывистый (6 периодов по 10 с с паузой 10 с)
    Длительность испытания, мин 1…8 (непрерывный); 2, 4, 6, 8 (прерывистый)

  • Комплект поставки ИГН 4.1М

    № Наименование Количество
    1 Испытательный генератор наносекундных импульсных помех ИГН 4.1М 1
    2 Сетевой кабель 2
    3 Емкостные клещи ЕК4 1
    4 Коаксиальный кабель 1
    5 Оптический интерфейс USB 1
    6 Паспорт и руководство по эксплуатации 1
    7 Программа аттестации 1
    8 Методика аттестации 1
