Приборы измерения вибрации вращающегося оборудования

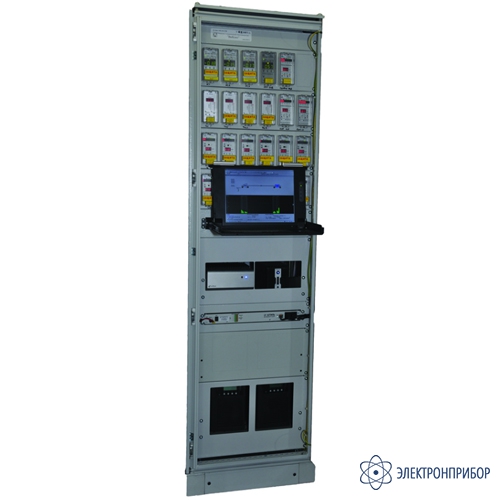

Каскад — стационарная система контроля вибрации

Код товара: 51061
  • 86541-22
    Стационарная система контроля вибрации Каскад Стационарная система контроля вибрации Каскад

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      86541-22 до 26.08.2027

    Сертификаты

    Назначение стационарной системы контроля вибрации Каскад:

    Аппаратура КАСКАД предназначена для автоматического контроля абсолютной и относительной вибрации и механических величин (осевого сдвига, тепловых и линейных расширений, изгиба вала, частоты вращения) сбора и обработки вибросигналов, выявления дефектов непрерывно работающего промышленного оборудования. Широко применяется в различных отраслях: в энергетике, нефтяной и газовой промышленности, на химических и металлургических производствах, на транспорте. Аппаратура прошла государственную аттестацию на взрывозащиту в России. Аппаратура зарегистрирована в Государственном Реестре средств измерений России. Решением ведомственной Комиссии рекомендована для применения в РАО Газпром на газокомпрессорных агрегатах и в системах АСУ.

    Описание стационарной системы контроля вибрации Каскад:

    Прибор для измерения и контроля вибрации КАСКАД-СИСТЕМА состоит из пьезоэлектрических вибропреобразователей ВК-310, ВК-312, ВК-315А и вторичных блоков измерения вибрации ВК-320, ВК-320В, ВК-321 (ВК-321-1, ВК-321Д).

    Вибропреобразователи и вторичные блоки могут создавать 9 комбинаций соединений приборов:

    Вибропреобразователь ВК-310 состоит из первичного измерительного пьезоэлектрического преобразователя и встроенного предусилителя, собранных в одном корпусе. Вибропреобразователи ВК-312 и ВК-315А состоят из пьезоэлектрических датчиков и выносных согласующих усилителей, соединенных вибростойким кабелем в металлорукаве.

    Вторичные блоки ВК-320 и ВК-321 (ВК-321-1, ВК-321Д) позволяют: индицировать на передней панели состояния превышения предупредительного и аварийного уровней вибрации; регулировать время задержки срабатывания предупредительной и аварийной сигнализации; запоминать факт срабатывания аварийной сигнализации с последующим ручным сбросом; формировать сигнал для управления внешними устройствами защиты при превышении установленного уровня вибрации; подключать внешние устройства к выходу напряжения переменного тока (от 0 до 3 В), к выходам постоянного тока (от 0 до 5 мА, от 4 до 20 мА); индицировать неисправность (обрыв или короткое замыкание) линий связи с вибропреобразователем; измерять СКЗ виброскорости полигармонической вибрации с непрерывной индикацией текущего уровня вибрации (для вторичных блоков ВК-321, ВК-321Д и ВК-321-1); осуществлять контроль работы блока с помощью устройства встроенного контроля (для вторичных блоков ВК-321, ВК-321Д и ВК-321-1).

    Вторичный блок ВК-320В позволяет: измерять СКЗ виброскорости полигармонической вибрации с преобразованием в токовый выходной сигнал от 4 до 20 мА; подключать внешние устройства к выходу переменного напряжения.

    Вторичные блоки ВК-321, ВК-321Д и ВК-321-1 отличаются конструкцией и возможностью программирования ряда параметров при помощи кнопок, расположенных на передней панели.

    Приборы имеют следующие маркировки взрывозащиты:

    • для вибропреобразователей ВК-310 и пьезоэлектрических преобразователей с выносными согласующими усилителями ВК-312 и ВК-315А - 0ExiaIICT5 Х
    • для вторичных блоков: ВК-320, ВК-320В и ВК-321 - [Exib]IIС.

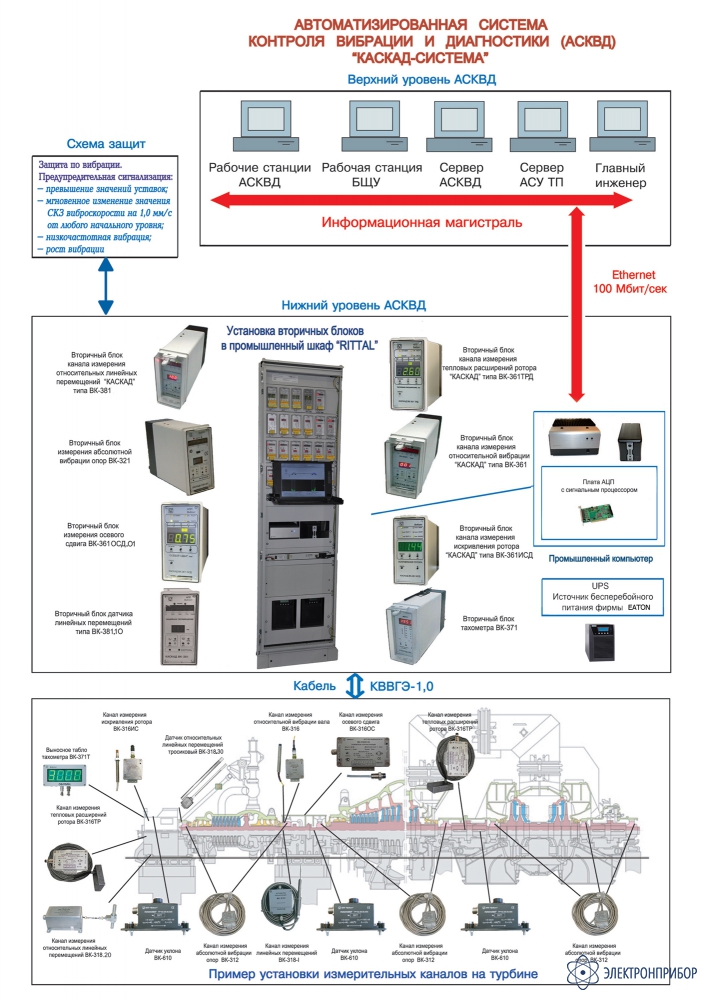

    Назначение автоматизированной системы контроля вибрации и диагностики (АСКВД):

    АСКВД представляет собой аппаратно-программный комплекс с распределенными вычислительными и информационными ресурсами, предназначенный для контроля, анализа и диагностики вибрационного состояния турбоагрегатов и другого вращающегося оборудования электростанций. Вибродиагностический контроль осуществляется на всех режимах эксплуатации турбоагрегата, включая валоповорот, набор оборотов (пуск), работу под нагрузкой и на холостом ходу (номинальная частота вращения), режим проверки автомата безопасности, выбег (останов). Применение АСКВД позволяет повысить вибрационную надежность, культуру эксплуатации и ремонта вращающегося оборудования, обеспечивает принятие своевременных мер, уменьшающих последствия отказов, предоставляет возможности для раннего обнаружения возникающих дефектов и неисправностей и предупреждения их опасного развития.

    Функции стационарной системы контроля вибрации Каскад:

    • Оперативный контроль и ретроспективный анализ вибрационного и механического состояния агрегатов на основе измеряемых вибрационных параметров, параметров мехвеличин и вводимых из АСУТП эксплуатационных параметров;
    • Предупредительная сигнализация при регистрации аномальных вибрационных состояний в соответствии с требованиями ПТЭ и ГОСТов, формирование сигналов тревоги для внешних устройств;
    • Формирование архива значений вибрационных, механических и эксплуатационных параметров (базы данных), просмотр и анализ архивных данных;
    • Оперативная и постоперативная диагностика вибрационного состояния турбоагрегатов;
    • Отображение и документирование информации;
    • Распределение информации по рабочим станциям АСКВД с помощью сети Ethernet.

    Особенности стационарной системы контроля вибрации Каскад:

    • Представление информации о вибрационном состоянии оборудования всем заинтересованным службам и специалистам электростанции непосредственно на рабочих местах пользователей;
    • Автоматическое определение режимов эксплуатации турбоагрегата, возможность контроля и предупредительной сигнализации по индивидуальным уставкам, задаваемым для каждого режима;
    • Автоматическое определение вибрационных параметров (амплитуд и фаз) на критических частотах вращения роторов, просмотр и анализ трендов вибрационных параметров на критических частотах. Быстрый просмотр архивных данных (трендов) за любой интервал времени с помощью гистограмм, спектрограмм и таблиц.

    Элементы стационарной системы контроля вибрации Каскад:

    • Виброканалы для измерения абсолютной вибрации - однокомпонентные пьезоэлектрические вибропреобразователи со встроенной электроникой ВК-310 или выносной электроникой ВК-312, ВК-315А. Имеют нормированный выход по виброскорости, выход по току и преобразователь в двухпроводную линию;
    • Виброканалы ВК-316 для измерения относительной вибрации и механических величин - вихретоковые преобразователи со встроенной или выносной электроникой;
    • Вторичные блоки преобразователей ВК-321, ВК-321Д и ВК-361, ВК-361Д - блоки, которые вместе с виброканалами обеспечивают сигнализацию и отключение механизмов при превышении допустимого уровня вибрации (2 уставки - аварийная и предупредительная). К каждому вторичному блоку при помощи кабеля длиной до 1000 м подсоединяется один из виброканалов ВК-310, ВК-312, ВК-315А, ВК-316. Превышение уровня вибрации индицируется светодиодами на лицевой панели блока и приводит к срабатыванию встроенных реле (одно реле на каждую уставку). Блоки имеют встроенный аналоговый индикатор и цифровой индикатор, указатель неисправности кабеля, память для фиксации факта срабатывания реле;
    • Вторичные блоки ВК-320В предназначены для работы в системах автоматики. Подключаются к любому виброканалу и обеспечивают выход "4 ÷ 20 мА", гальваническую развязку по питанию, искрозащиту;
    • Плата АЦП типа L-780М производства ЗАО "L-CARD" предназначена для преобразования аналоговых сигналов в цифровую форму, для ввода, вывода и обработки аналоговой и цифровой информации с помощью программы вибромониторинга и последующей передачи информации по Ethernet на рабочие станции с программным обеспечением "верхнего уровня". Плата устанавливается в промышленный компьютер с пассивным охлаждением;
    • Программное обеспечение "Вибромониторинг-2014" - АСКВД представляет собой аппаратно- программный комплекс с распределенными вычислительными и информационными ресурсами, предназначенный для контроля, анализа и диагностики вибрационного и механического состояния энергетических турбоагрегатов и другого вращающегося оборудования. АСКВД является системой непрерывно- переодического действия, которая может работать как автономно, так и в составе АСУТП электростанции. Поддерживает мониторинг, выдает временный сигнал, спектр и тренды, позволяет определить значения "тревоги", фиксировать скачок вибрации, плавный рост, низкочастотную вибрацию, имеет базу данных, позволяет распечатывать протоколы;
    • OPC Сервер и OPC клиент позволяют осуществить интеграцию системы АСКВД в любую АСУТП с использованием стандартных протоколов передачи данных без дополнительных доработок ПО.

  • Технические характеристики стационарной системы контроля вибрации Каскад:

    Параметр Значение
    Диапазон измерений виброскорости (СКЗ), мм/с от 0,5 до 30
    Диапазоны рабочих частот, Гц от 10 до 1000
    от 10 до 20000
    Номинальные коэффициенты преобразования по аналоговым выходам на базовой частоте 45 Гц:
    для выходов постоянного тока, мА/(мм·с -1):
    - в диапазоне от 0 до 5 мА для комбинаций III, VI, IX
    - в диапазоне от 4 до 20 мА
    для выхода переменного напряжения в диапазоне от 0 до 3 В, В/(мм·с -1)

    0,5
    0,53

    0,1
    Шум по выходу от 0 до 5 мА, мкА, не более 50
    Пределы допускаемого отклонения коэффициента преобразования от номинального значения на базовой частоте 45 Гц по аналоговым выходам:
    для выходов постоянного тока, мА/(мм·с -1):
    - в диапазоне от 0 до 5 мА для комбинаций III, VI, IX
    - в диапазоне от 4 до 20 мА
    для выхода переменного напряжения в диапазоне от 0 до 3 В, В/(мм·с -1)

    ±0,025
    ±0,025

    ±0,025
    Нелинейность амплитудной характеристики по аналоговым выходам (по току и напряжению) на базовой частоте 45 Гц, %, не более ±6
    Пределы допускаемой основной приведенной к диапазону измерений виброскорости погрешности на базовой частоте 45 Гц (по цифровому индикатору) для комбинаций III, VI, IX, % ±6
    Неравномерность амплитудно-частотной характеристики, %, не более:
    - в диапазонах частот от 20 до 750 Гц (вторичный блок совместно с вибропреобразователем) по аналоговым выходам (по току и напряжению) и цифровому индикатору
    - на частотах 10 и 1000 Гц по аналоговым выходам (по току и напряжению) и цифровому индикатору
    ±10

    +10;-20
    Пределы допускаемой основной погрешности уровней срабатывания предупредительной и аварийной сигнализации на базовой частоте 45 Гц кроме комбинаций II, V, VIII, % ±10
    Напряжение питания (пост.), В:
    - комбинации I, III, IV, VI, VII, IX
    - комбинации II, V, VIII
    ~220±10%
    24±5%
    Условия эксплуатации: температура окружающей среды, °C:
    -для вибропреобразователя:
         комбинации I, II, III
         комбинации IV, V, VI
         комбинации VII, VIII, IX
    - для согласующего усилителя:
         комбинации IV, V, VI, VII, VIII, IX
    - для вторичного блока:
         комбинации I, II, III, IV, V, VI, VII, VIII, IX

    от - 30 до +80
    от -40 до +120
    от -40 до +250

    от -30 до +60

    от +5 до +40
    Относительная влажность воздуха при температуре +25°С, %, не более 85
    Пределы допускаемой дополнительной погрешность измерения виброскорости для вторичных блоков, вызванная изменением температуры окружающего воздуха в пределах рабочих условий половина основной погрешности
    Наименование Габаритные размеры, мм Масса, кг (не более)
    Вибропреобразователь ВК-310 диаметр 68 × 115,3 0,13
    Вибропреобразователь ВК-312 в составе:
    - пьезоэлектрический датчик
    - согласующий усилитель
    51×32×37
    93,5×58×37,1
    0,05
    0,3
    Вибропреобразователь ВК-315А в составе:
    - пьезоэлектрический датчик
    - согласующий усилитель
    52×38×40
    93,5×58×37,1
    0,05
    0,3
    Вторичный блок ВК-320 90×55×145 0,5
    Вторичный блок ВК-320В 109,5×75×22,5 0,3
    Вторичный блок ВК-321 151,9×72×290,3 2,0
    Вторичный блок ВК-321-1 48,3×97,3×100,2 0,3
    Вторичный блок ВК-321Д 151,9×72×290,3 2,0

  • Комплект поставки Каскад

    № Наименование Количество
    1 Стационарная система контроля вибрации Каскад в выбранном исполнении 1
