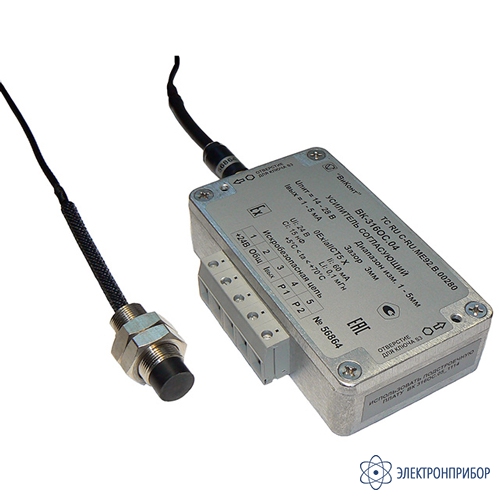

ВК-316ОС.04 — датчик осевого сдвига (вихретоковый датчик линейных перемещений)

Код товара: 51124
  • 56322-14

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      56322-14 до 12.10.2029

    Сертификаты

    Назначение датчика осевого сдвига (вихретоковый датчик линейных перемещений) ВК-316ОС.04:

    Преобразователь ВК-316ОС.04 предназначен для преобразования величины относительного осевого сдвига в унифицированный сигнал постоянного тока 4-20 мА или 1-5 мА.

    Описание датчика осевого сдвига (вихретоковый датчик линейных перемещений) ВК-316ОС.04:

    В состав преобразователя входит датчик с кабелем и согласующий усилитель с микропроцессорным линеаризатором. Унифицированный токовый сигнал обладает высокой помехозащищенностью и, кроме того, позволяет контролировать целостность линии связи. Наличие линеаризации позволяет расширить линейный участок характеристики без увеличения диаметра датчика и существенно сократить время настройки преобразователя на объекте, при этом для настройки не требуется опытный специально обученный высококвалифицированный персонал. В преобразователе имеется энергонезависимая память, что гарантирует его работу при пропадании питания и его последующей подаче.

  • Технические характеристики датчика осевого сдвига (вихретоковый датчик линейных перемещений) ВК-316ОС.04:

    Параметр Значение
    Номинальный установочный зазор, мм 3 ± 0,1
    Диапазон измерения относительного осевого сдвига, мм ± 2
    Диапазон изменения выходного сигнала, мА 4…20 (1…5)*
    Величина выходного сигнала при начальной установке, мА 12 ± 0,2 (3 ± 0,2)*
    Номинальное значение коэффициента преобразования (Кп), мА/мм
    - при выходном сигнале (4…20) мА
    - при выходном сигнале (1…5) мА
    4
    1
    Пределы основной абсолютной погрешности измерения, не более, мм ±0,1
    Дополнительная погрешность измерений от изменения температуры окружающего воздуха в диапазоне температур от 5 до 400 С (от 5 до 1100 С для датчиков), не более 0,5 от основной
    Сопротивление нагрузки, не более, Ом 450
    Напряжение питания, В 14…28
    Габаритные размеры, мм
    - резьбовой части датчика

    - усилителя согласующего
    М10х1х100
    М16х1х30
    115х65х30
    Масса, не более, кг
    - для датчика
    - усилителя согласующего
    0,3
    0,4

    * -при диапазоне выходного тока (1…5) мА.
    На заводе изготовителе преобразователь калибруется (снимается индивидуальная градуировочная характеристика) по плоской поверхности детали из стали 35ХМА толщиной не менее 5 мм и Ø не менее 40мм.

  • Комплект поставки ВК-316ОС.04

    № Наименование Количество
    1 Датчик ВК-316ОС.04 в сборе с согласующим усилителем 1
    2 Крепежные приспособления 1
    3 Паспорт 1
    4 Руководство по эксплуатации 1
