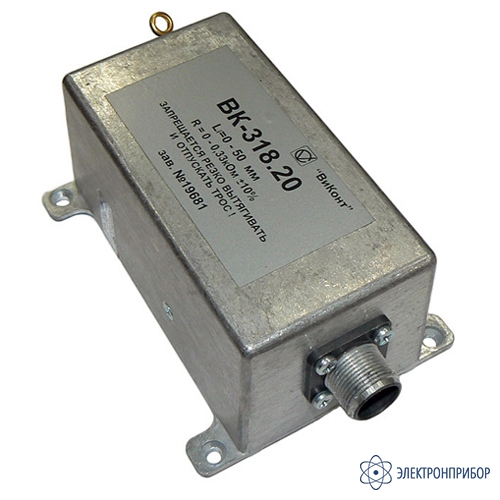

ВК-318.20 — преобразователь для измерения относительных линейных перемещений (тросиковый)

Код товара: 51118
  • 84432-22

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      84432-22 до 24.01.2027

    Назначение преобразователя для измерения относительных линейных перемещений (тросикового) ВК-318.20:

    Преобразователь для измерения относительных линейных перемещений ВК-318.20 (датчик) предназначен для преобразования относительных линейных перемещений в электрический сигнал.

    Преобразователь состоит из прецизионного потенциометра, на валу которого установлен барабан со струной. Преобразователь устанавливается на одной, неподвижной части оборудования, а второй конец струны закрепляется на второй, подвижной части оборудования. Применение специальной конструкции барабана, особо прочной и тонкой струны, прецезионного гибридного потенциометра и выходного усилителя с высокой линейностью и стабильностью, обеспечивает высокие метрологические характеристики преобразователя.

  • Технические характеристики преобразователя для измерения относительных линейных перемещений (тросикового) ВК-318.20:

    Параметр Значение
    Диапазон измерений линейного перемещения, мм от 0 до 50
    от 0 до 60
    от 0 до 125
    от 0 до 150
    от 0 до 250
    от 0 до 375
    от 0 до 500
    от 0 до 625
    от 0 до 1250
    Диапазон выходного сигнала, мА
    дополнительно, в комплекте с вторичным блоком
         		 от 4 до 20
    от 1 до 5*
    от 0 до 5
    Значение выходного сигнала при начальной установке, мА:
    - для токового выхода диапазона 4…20 мА
    - для токового выхода диапазона 1…5 мА
    - для токового выхода диапазона 0…5 мА
    4±0,4
    1±0,1*
    ±0,1
    Приведенная к верхнему пределу измерений погрешность измерений линейных перемещений, % ±2,5
    Приведенная к полному диапазону измерений погрешность преобразования, % ±2,5
    Приведенная погрешность срабатывания уровней предупредительной и аварийной сигнализации в комплекте с вторичным блоком не более, % ±2
    Номинальный коэффициент преобразования, мА/мм:
    - для токового выхода диапазона 4…20 мА
    - для токового выхода диапазона 1…5 мА
    - для токового выхода диапазона 0…5 мА
    16/L
    4/L
    5/L
    Отклонение коэффициента преобразования от номинального значения не более, % ±5
    Напряжение питание преобразователя, В 24±2,4
    Потребляемая мощность прибора, не более, Вт 1,15
    Режим работы непрерывный
    Сопротивление изоляции, не менее, МОм 20
    Средний срок службы, не менее, лет 10
    Наработка на отказ при P(t)= 0,95, час, не менее 10000
    Габаритные размеры приборов, мм, не более:
    - предусилитель
    - вторичный блок
    110х85,55
    295х75х150
    Масса, г, не более:
    - предусилитель
    - вторичный блок
    250
    2000
    * – значения параметров, выполняемые по специальному заказу.

  • Комплект поставки ВК-318.20

    № Наименование Количество
    1 Преобразователь для измерения относительных линейных перемещений (тросиковый) ВК-318.20 1
