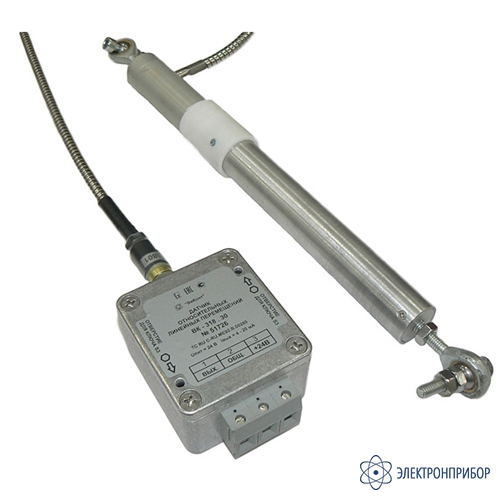

ВК-318.30 — преобразователь для измерения относительных линейных перемещений (штоковый)

Код товара: 51120
  • 84724-22

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      84724-22 до 25.02.2027

    Назначение преобразователя для измерения относительных линейных перемещений (штокового) ВК-318.30:

    Датчик ВК-318.30 предназначен для измерения относительных линейных перемещений деталей промышленного оборудования в непрерывном режиме. Преобразователь состоит из чувствительного элемента с трубкой и согласующего усилителя. Преобразователь устанавливается на неподвижной части оборудования, а к подвижной части закрепляется трубка .

    Датчики и вторичные блоки хода сервомотора являются приборами для измерения линейных перемещений. Основными отличительными особенностями сервомоторов паровых турбин является возможность быстрого перемещения и высокая температура окружающей среды, что исключает возможность применения большинства датчиков линейных перемещений (например, тросиковых резистивных). Серийно выпускаются датчики хода сервомотора штыкового типа и вторичный блоки к ним. Датчики поставляются в комплекте с удобным крепежом для установки по месту, что снижает требования для подготовки крепежных кронштейнов.

  • Технические характеристики преобразователя для измерения относительных линейных перемещений (штокового) ВК-318.30:

    Параметр Значение
    Диапазон измерений линейного перемещения, мм от 0 до 60
    от 0 до 80
    от 0 до 150
    от 0 до 160
    от 0 до 240
    от 0 до 250
    от 0 до 320
    от 0 до 360
    Диапазон выходного сигнала, мА
    дополнительно, в комплекте с вторичным блоком
         		 от 4 до 20
    от 1 до 5*
    от 0 до 5
    Значение выходного сигнала при начальной установке, мА:
    - для токового выхода диапазона 4…20 мА
    - для токового выхода диапазона 1…5 мА
    - для токового выхода диапазона 0…5 мА
    4±0,4
    1±0,1*
    ±0,1
    Приведенная к верхнему пределу измерений погрешность измерений линейных перемещений, % ±2,5
    Приведенная к полному диапазону измерений погрешность измерений линейных перемещений, % ±2,5
    Номинальный коэффициент преобразования, мА/мм:
    - для токового выхода диапазона 4…20 мА
    - для токового выхода диапазона 1…5 мА
    - для токового выхода диапазона 0…5 мА
    16/L
    4/L*
    5/L
    Отклонение коэффициента преобразования от номинального значения не более, % ±5
    Напряжение питание преобразователя, В 24±2,4
    Потребляемая мощность прибора, не более, Вт 10
    Режим работы непрерывный
    Сопротивление изоляции, не менее, МОм 20
    Средний срок службы, не менее, лет 10
    Наработка на отказ при P(t)= 0,95, час, не менее 40000
    Габаритные размеры приборов, мм, не более:
    - датчик
    - предусилитель
    - вторичный блок
    D = 30, L = 260 + S**
    115 х 65,30
    295 х 75 х 150
    Масса, г, не более:
    - датчик
    - предусилитель
    - вторичный блок
    800
    300
    2000
    * – значения параметров, выполняемые по специальному заказу.
    ** – верхний предел измерений преобразователя

  • Комплект поставки ВК-318.30

    № Наименование Количество
    1 Преобразователь для измерения относительных линейных перемещений (штоковый) ВК-318.30 1
