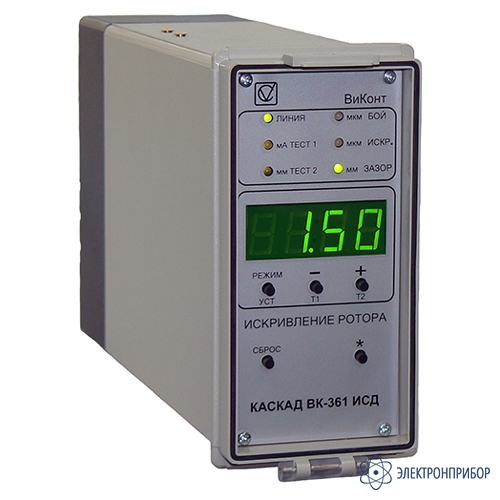

ВК-361ИСД — вторичный блок прибора контроля искривления ротора

Код товара: 51082
  • 84040-21

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      84040-21 до 13.12.2026

    Назначение вторичного блока прибора контроля искривления ротора ВК-361ИСД:

    Предназначен для вычисления и цифровой индикации искривления ротора, контроля рабочего зазора между ротором и торцом датчика. Используется совместно с преобразователем ВК-316ИС и отметчиком ВК-317.

    Вторичный блок ВК-361ИСД предназначен для:

    • вычисления и цифровой индикации искривления ротора («Бой»);
    • контроля рабочего зазора между ротором и торцом датчика («S»);
    • обеспечения питанием преобразователя ВК-316ИС и отметчика оборотов ВК-317;
    • формирования унифицированных токовых сигналов, пропорциональных искривлению ротора («Бой») и/или НЧВ;
    • формирования сигналов управления при превышении аварийных значений уставок.

  • Технические характеристики вторичного блока прибора контроля искривления ротора ВК-361ИСД:

    Параметр Значение
    Номинальный зазор датчика ВК-316ИС 1,5 мм
    Диапазон измерения рабочего зазора ±0,5 мм
    Основная приведенная погрешность измерения искривления ротора при установленном зазоре между ротором и преобразователем 1,5 мм, не хуже ±5%
    Основная приведенная погрешность измерения боя при установленном зазоре между ротором и преобразователем 1,5 мм, не хуже ±5%
    Основная приведенная погрешность измерения зазора, не хуже ±5%
    Диапазон измерения искривления ротора 0÷500 мкм
    Диапазон измерения боя ротора 0÷1000 мкм
    Основная приведенная погрешность срабатывания уставок, не хуже ±5%
    Крутизна характеристики преобразования для токового выхода 0-5 мА искривление: 0,01 мА/мкм
    бой: 0,005 мА/мкм
    Крутизна характеристики преобразования для токового выхода 4-20 мА искривление: 0,032 мА/мкм
    бой: 0,016 мА/мкм
    Регулируемая предупредительная уставка искривления ротора 10÷500 мкм
    Регулируемая предупредительная уставка боя ротора 10÷1000 мкм
    Параметры внешних коммутируемых цепей: один контакт на каждую уставку:
    - ток, максимальный/номинальный
    - максимальное напряжение, AC/DC
    10/8 А
    400/300 В
    Питание 220 В, 50 Гц
    Допустимый диапазон рабочих температур, °C +5 ÷ +50
    Потребляемая мощность, не более 10 ВА
    Режим работы непрерывный
    Габаритные размеры, не более 150X75X295 мм
    Масса, не более 1,2 кг
    Средний срок службы 10 лет

  • Комплект поставки ВК-361ИСД

    № Наименование Количество
    1 Вторичный блок прибора контроля искривления ротора ВК-361ИСД 1
