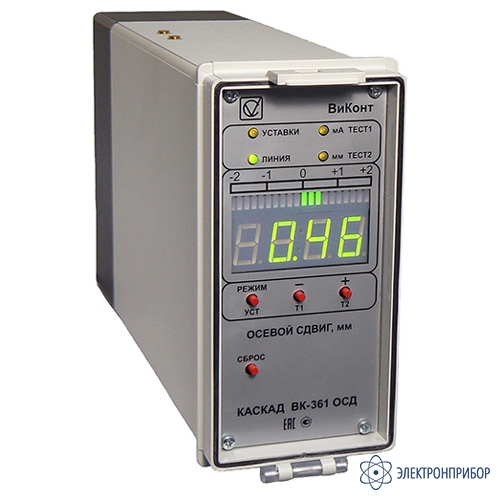

ВК-361ОСД.01 — вторичный блок прибора измерения осевого сдвига

Код товара: 51083
  • 56322-14

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      56322-14 до 12.10.2029

    Сертификаты

    Назначение вторичного блока прибора измерения осевого сдвига ВК-361ОСД.01:

    Предназначен для непрерывного контроля относительных перемещений, в том числе осевых смещений вала роторных машин. Используется совместно с преобразователем ВК-316ОС и их модификациями.

    Вторичный блок ВК-361ОСД.01 предназначен для:

    • вычисления и цифровой индикации относительного осевого сдвига ротора;
    • обеспечения питанием усилителя согласующего ВК-316ОС.03;
    • формирования выходного унифицированного сигнала тока (4-20 мА), пропорционального относительному осевому сдвигу;
    • формирования четырех дискретных сигналов управления (типа «сухой контакт») при превышении двух предупредительных и двух аварийных значений уставок;
    • формирования дискретного сигнала управления (типа «сухой контакт») при появлении дефекта в работе прибора.

  • Технические характеристики вторичного блока прибора измерения осевого сдвига ВК-361ОСД.01:

    Параметр Значение
    Установочный зазор от торца первичного преобразователя до вала, принимаемый за начало отсчета, мм 3±0,1 (3,5±0,1)
    Диапазон измерения осевого сдвига относительно установочного зазора, мм ±2 (±2,5)
    Относительная приведенная погрешность измерения относительного осевого сдвига при установочном зазоре между валом и первичным преобразователем 3,0 ± 0,1 мм (3,5±0,1) мм, не более % ±5
    Основная приведенная погрешность срабатывания уровней предупредительных сигнализаций, не более % ±2
    Крутизна характеристик преобразования: для выхода постоянного тока (4–20) мА 4 (мА/мм)
    Предупредительные и аварийные уровни осевого сдвига (уставки), мм Регулируются в пределах диапазона измерений
    Параметры внешних коммутируемых цепей: 1 нормально разомкнутый контакт на каждую уставку, не менее
    - ток, А
    - напряжение, В

    1 (5)
    250
    Напряжение питания вторичного блока 220-15+10 В
    50±1 Гц
    Рабочий диапазон температур окружающей среды, °С +5…+70
    Степень защиты от проникновения твердых тел и воды IP40
    Габаритные размеры, мм 150х75х295
    Масса, мм 1,5

  • Комплект поставки ВК-361ОСД.01

    № Наименование Количество
    1 Вторичный блок прибора измерения осевого сдвига ВК-361ОСД.01 1
