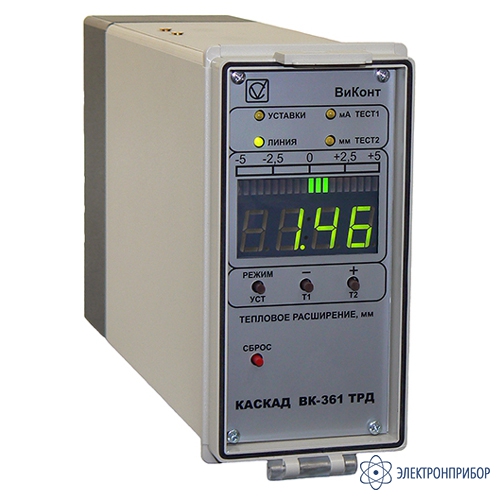

ВК-361ТРД — вторичный блок прибора измерения относительного теплового расширения

Код товара: 51084
  • 56322-14

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      56322-14 до 12.10.2029

    Сертификаты

    Назначение вторичного блока прибора измерения относительного теплового расширения ВК-361ТРД:

    Предназначен для непрерывного контроля относительных тепловых расширений. Вторичный блок ВК-361ТРД представляет собой микропроцессорное устройство со встроенным сетевым источником питания. Используется совместно с преобразователем ВК-316ТР и их модификациями.

    Вторичный блок ВК-361ТРД предназначен для:

    • вычисления и цифровой индикации измеряемого параметра;
    • обеспечения питанием преобразователя ВК-316ТР;
    • формирования двух выходных нормированных сигналов тока с диапазонами изменения 0…5 мА и 4…20 мА;
    • формирования сигналов управления при превышении предупредительных значений уставок.

    Имеется контроль исправности линии связи с преобразователем с блокировкой реле уставок при неисправной линии.

  • Технические характеристики вторичного блока прибора измерения относительного теплового расширения ВК-361ТРД:

    Параметр Значение
    Диапазон измерения относительного теплового расширения ± 5мм (± 10 мм)*
    Основная абсолютная погрешность измерения не более ± 0,3 мм
    Основная приведенная погрешность срабатывания предупредительной сигнализации не более ±3 %
    Крутизна характеристик преобразования: для выходов постоянного тока:
    0 - 5мА
    4 - 20мА
    0,5 мА/мм
    1,6 мА/мм
    Предупредительные уровни срабатывания сигнализации (уставки) 2, регулируемые в пределах диапазона измерения
    Параметры внешних коммутируемых цепей: один нормально разомкнутый контакт на каждую уставку
    - ток, максимальный/номинальный
    - максимальное напряжение
    5 А
    250 В
    Питание ~220 В, 50 Гц / =24В
    Потребляемая мощность не более 10 ВА
    Режим работы непрерывный
    Рабочий диапазон температур окружающей среды, °C от +5 до +70
    Рабочий диапазон относительной влажности окружающего воздуха при температуре +30 0С, не более % 80
    Атмосферное давление, мм. рт. ст. от 630 до 800
    Степень защиты от проникновения твердых тел и воды IP40
    Габаритные размеры 136х68х255
    Масса 2 кг
    Средний срок службы 10 лет

    * Значения параметров, выполняемых по специальному заказу.

  • Комплект поставки ВК-361ТРД

    № Наименование Количество
    1 Вторичный блок прибора измерения относительного теплового расширения ВК-361ТРД 1
