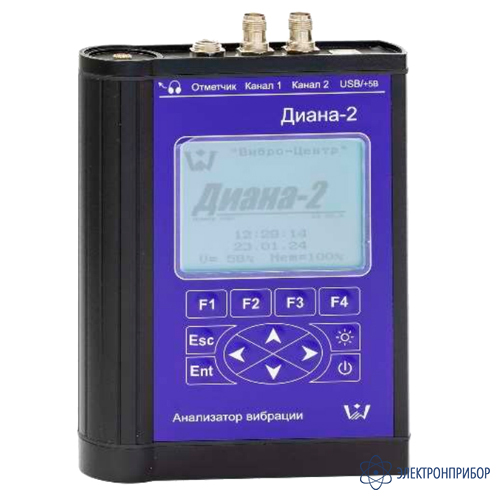

Диана-2 — двухканальный анализатор вибрации

Код товара: 82878
  • 95113-25
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      95113-25 до 07.04.2030

    • Производитель

      Вибро-Центр, Россия

    Назначение двухканального анализатора вибрации Диана-2:

    Анализаторы вибрации двухканальные Диана-2 предназначены для измерений и контроля параметров вибрации (виброперемещения, виброскорости и виброускорения), проведения спектрального анализа, хранения информации о вибрационном состоянии оборудования и балансировки вращающегося оборудования. Он является портативным, малогабаритным, автономным, переносным, эффективным и дешевым решением для проведения наиболее часто встречающихся в практике диагностических работ. Прибор прост в работе и доступен специалистам, имеющим различный уровень вибрационной подготовки.

    В качестве первичных вибропреобразователей в анализаторе применяются вибропреобразователи пьезоэлектрические с предусилителями ВК-310A.

    Прибор Диана-2 выпускается в двух модификациях:

    Для взрывозащищенного исполнения виброанализатор Диана-2 и лазерный отметчик имеют маркировку взрывозащиты «Ex 1Ex ib IIA T3 Gb X в комплекте Диана-2» и «Ex 1Ex ib IIB T3 Gb в комплекте Диана-2» соответственно. Вибропреобразователи ВК-310A являются покупными изделиями с маркировкой взрывозащиты «Ex 0Ex ia IIС Т5 Ga X».

    Анализатор Диана-2 может эксплуатироваться в атмосфере без агрессивных сред при температуре окружающего воздуха от минус 20 °С до плюс 40 °С и относительной влажности воздуха до 98 % без конденсации влаги.

    Анализатор Диана-2 взрывозащищенное исполнение рассчитан на эксплуатацию во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащищенности и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне класса 1, где возможно образование взрывоопасных смесей, не превышающих по опасности категорию IIA и группу ТЗ.

    Описание двухканального анализатора вибрации Диана-2:

    Анализатор вибрации двухканальный Диана-2 обладает уникальными возможностями в регистрации и обработке сигналов:

    • Прибор может быть использован в качестве цифрового магнитофона с длительностью регистрации до 1 часа (в зависимости от выбранных параметров регистрации). Этот режим позволяет анализировать вибрацию оборудования в переходных режимах, смене нагрузки, выбеге, пуске и т.д.
    • Прибор может регистрировать и анализировать вибрационные процессы при помощи частотных спектров с очень высоким разрешением, до 51200 линий в спектре.
    • Прибор может анализировать состояние короткозамкнутой клетки роторов асинхронных двигателей при помощи входящего в состав поставки прибора токового датчика. Максимальный набор дополнительных и сервисных функций, встроенных в прибор, также способствует высокой эффективности применения прибора:
    • Встроенная программа балансировки роторов в собственных опорах, с использованием входящего в комплект поставки лазерного отметчика, позволяют проводить эффективную виброналадку оборудования.
    • Анализ подшипников качения «на месте» по уровню импульсов от дефектов и по спектру огибающей вибрационного сигнала при помощи программы для компьютера.
    • Наличие большого количества встроенных функций, например, расчет амплитуды и фазы первой гармоники, расчет спектра огибающей вибросигнала, определение частот собственного резонанса, использование маршрутной технологии и т.д., повышают эффективность применения прибора.

    В состав поставки виброанализатора Диана-2 входит программное обеспечение вибродиагностики Атлант и Аврора-2000.

    При помощи программы Атлант осуществляется хранение в компьютере вибросигналов и спектров. Передача информации из прибора в компьютер осуществляется по порту USB. В программе Атлант реализованы все необходимые временные и частотные преобразования вибросигналов, вайвлет-представление сигналов. Большую пользу при диагностике могут принести имеющиеся средства пространственной визуализации многомерных колебаний.

    Для удобства работы, в состав программного обеспечения Атлант включены:

    • База данных с многоуровневым хранением информации;
    • Набор функций для проведения различных преобразований вибросигналов и их просмотра;
    • Набор автоматизированных экспертных систем для проведения различных диагностических работ, включая специальный язык "Паллада" для написания экспертных систем пользователем;
    • Программа Диана для проведения расчетов при проведении многоплоскостной балансировки и успокоения роторов;
    • Программа Ариадна для оперативного определение технического состояния подшипников качения.

    Программа Аврора-2000 позволяет на практике реализовать переход от ремонта вращающегося оборудования по системе ППР к обслуживанию и ремонту по техническому состоянию. Внедрение системы Аврора-2000 не требует специальной подготовки обслуживающего персонала и при правильной реализации приносит максимально высокий экономический эффект.

  • Технические параметры анализатора вибрации Диана-2М:

    Параметр Значения
    Измерительный тракт
    Количество синхронно опрашиваемых каналов 3 (2 виброканала, 1 фотоотметчик)
    Диапазон рабочих частот измерений виброускорений и виброскорости, Гц от 3 до 5000
    Диапазон рабочих частот измерений виброперемещений, Гц от 5 до 200
    АЦП 15 бит
    Аналоговое интегрирование одинарное, двойное
    Диапазоны измерений
    Диапазон измерений виброускорений (амплитудное значение), м/с2 от 0,5 до 100
    Диапазон измерений виброскорости (СКЗ), мм/с от 0,5 до 100
    Диапазон измерений виброперемещений (размах), мкм от 10 до 500
    Спектр
    Число линий, не более 51200
    Фильтрация Окно Хемминга
    Энергонезависимая память (Flash)
    Распределение Динамическое
    Общий объем, Мб 64
    Время хранения Неограниченно
    Погрешность измерения
    Пределы допускаемой основной относительной погрешности измерений виброускорений на базовой частоте 79,6 Гц, %
    - в поддиапазоне измерений от 0,5 до 1 м/с2 включ.
    - в поддиапазоне измерений св. 1 до 100 м/с2

    ±20
    ±5
    Пределы допускаемой основной относительной погрешности измерений виброскорости на базовой частоте 79,6 Гц, %
    - в поддиапазоне измерений от 0,5 до 1 мм/с включ.
    - в поддиапазоне измерений св. 1 до 100 мм/с

    ±20
    ±5
    Пределы допускаемой основной относительной погрешности измерений виброперемещений на базовой частоте 79,6 Гц, %
    - в поддиапазоне измерений от 10 до 15 мкм включ.
    - в поддиапазоне измерений св. 15 до 500 мкм

    ±20
    ±10
    Неравномерность амплитудно-частотной характеристики при измерении виброускорений относительно базовой частоты 79,6 Гц в диапазонах частот,%, не более:
    - в поддиапазоне рабочих частот св. 4 до 2000 Гц включ.
    - в поддиапазонах от 3 до 4 Гц включ. и св. 2000 до 5000 Гц


    ±10
    ±20
    Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты 79,6 Гц в диапазонах частот,%, не более:
    - в поддиапазоне рабочих частот св. 4 до 2000 Гц включ.
    - в поддиапазонах от 3 до 4 Гц включ. и св. 2000 до 5000 Гц


    ±10
    ±30
    Неравномерность амплитудно-частотной характеристики при измерении виброперемещений относительно базовой частоты 79,6 Гц в диапазонах частот,%, не более:
    - в поддиапазоне рабочих частот св. 7 до 200 Гц
    - в поддиапазоне от 5 до 7 Гц включ.


    ±10
    ±30
    Пределы допускаемой дополнительной относительно погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % ±10
    Представление данных
    Дисплей ЖКИ с подсветкой 320x240 точек
    Порты для связи с компьютером USB 1.1
    Питание
    Элементы Аккумуляторы тип АА 1.8 А*ч (NiMH)
    Время зарядки Около 12 часов
    Потребление прибора
    В ждущем режиме, мА 120
    В режиме регистрации, мА 300
    В режиме регистрации с подсветкой, мА 350
    Выход для подключения головных телефонов рассчитан на 32 Ом
    Условия эксплуатации
    Температура окружающего воздуха от -20 °С до +40 °С
    Относительная влажности воздуха до 98 % без конденсации влаги
    Физические данные
    Степень защиты от пыли и влагонепроницаемости по ГОСТ 14254-96 Спектроанализатор Диана-2 – IP30;
    Лазерный отметчик – IP30;
    Вибропреобразователи ВК-310 – IP65
    Габаритные размеры, мм, не более 200 x 140 x 38
    Масса прибора, кг, не более 1,5
    Дополнительные функции
    Динамическое уравновешивание роторов агрегатов в собственных подшипниках или на балансировочных станках (реализован алгоритм однои двухплоскостной балансировки).
    Определение амплитудно-фазо-частотных характеристик механического оборудования в режимах разгона/выбега.
    Определение собственных частот колебаний конструкций методом импульсного возбуждения.
    Алгоритмы преобразования и анализа, зарегистрированных вибросигналов (спектр, спектр огибающей, мощность в полосе).
    Анализ состояния короткозамкнутой клетки роторов асинхронных двигателей.

  • Комплект поставки Диана-2

    № Наименование Количество
    1 Двухканальный анализатор вибрации Диана-2 в выбранном исполнении 1
    2 Датчики вибрации 2
    3 Датчик тока 1
    4 Отметчик фазы 1
    5 Кабель для подключения к компьютеру (USB) 1
    6 Сумка для переноски прибора 1
    7 Кабель соединительный к вибродатчикам 2
    8 Кабель соединительный к отметчику фазы 1
    9 Блок питания к прибору 1
    10 Стойка под отметчик фазы 1
    11 СD диск или USB-накопитель 1
    12 Руководство пользователя прибора Диана-2М 1
    13 Руководство пользователя по ПО Атлант 1
    14 Руководство пользователя по ПО Аврора 2000 1

    Примечания:
    1 Вибропреобразователь ВК-310 с маркировкой Ex 0Ex ia IIС Т5 Ga X, производитель НПП «ВиКонт».
    2 Технические характеристики лазерного отметчика фазы P = 5 мВт; I = 30 мА; U = 3 В; λ = (630…680) нм.
    3 Для взрывозащищенного исполнения виброанализатор Диана-2 комплектуется лазерным отметчиком фазы с маркировкой «Ex 1Ex ib IIB T3 Gb в комплекте Диана-2».
