ViAna-4 универсальный четырехканальный регистратор и анализатор вибрационных сигналов

Код товара: 29223
  • 70378-18
    Универсальный четырехканальный регистратор и анализатор вибрационных сигналов ViAna-4 Универсальный четырехканальный регистратор и анализатор вибрационных сигналов ViAna-4

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      70378-18 до 19.02.2028

    • Производитель

      Вибро-Центр, Россия

    Описание универсального четырехканального регистратора и анализатора вибрационных сигналов ViAna-4:

    Универсальный переносной прибор марки ViAna-4 (Vibro Analyzer, 4 независимых канала) является самым технически и функционально эффективным регистратором и анализатором вибрационных сигналов среди своих аналогов. По своим техническим и функциональным возможностям он ни в чем не уступает приборам, выпускаемым мировыми лидерами в производстве средств вибрационного контроля.

    Особенности универсального четырехканального регистратора и анализатора вибрационных сигналов ViAna-4:

    • Возможность гибкой конфигурации измерительной схемы, в которую могут входить до четырех вибродатчиков, подключаемых к прибору при помощи соединительных кабелей, плюс до 10 трехкоординатных датчиков, подключаемых по радиоканалу;
    • Максимальное количество различных функций обработки, анализа и отображения зарегистрированной информации;
    • Встроенная функция многоплоскостной балансировки роторов в собственных опорах и лазерного отметчика;
    • Возможность использования прибора ViAna-4 в качестве устройства мониторинга для пусковых и наладочных режимов работы оборудования. Для такого режима удобно использовать режим цифрового магнитофона или режим Разгон-Выбег.

    Анализатор вибросигналов

    ViAna-4 синхронно регистрирует вибрационные сигналы со всех подключенных вибрационных датчиков и отметчика. Одновременность измерения вибрации особенно важна для диагностики сложных дефектов оборудования. При этом в спектре можно установить частоту до 10 кГц и до 12800 линий. Такое разрешение позволяет разделять вибрацию от разных частей агрегата и точно диагностировать её. Сигналы можно записать в память прибора и в дальнейшем просмотреть или передать на компьютер в программу Атлант.

    Балансировка роторов

    Прибор ViAna-4 позволяет проводить балансировку до 4-х плоскостей и до 4-х точек контроля. Для точного определения угла тяжёлой точки в приборе есть отдельный разъём, к которому подключается лазерный отметчик фазы или токовые клещи. Балансировку можно проводить как по пробным пускам, так и по ранее вычисленным коэффициентам влияния.

    Специальные режимы измерения

    • Многоканальный цифровой магнитофон с длительностью непрерывной регистрации до 10 часов. Эта опция полезна при проведении специализированных работ, так как она позволяет подробно и «без пропусков» анализировать процессы разгона и выбега роторов, набора и сброса нагрузки;
    • Регистрация Разгона-Выбега агрегата, анализ резонансов;
    • Режим виброметра для быстрого измерения СКЗ виброскорости, оценки состояния агрегата и записи замеров для программы Аврора-2000;
    • Измерение вибрации оборудования с использованием маршрутной технологии, что позволяет легко создавать системы обслуживания на основе данных периодического мониторинга;
    • Диагностика подшипников качения и редукторов по спектру огибающей. Оценка ударных параметров от дефектов подшипников качения;
    • Регистрация свободных колебаний объекта, расчёт коэфициентов затухания и собственных частот (модальный анализ);
    • Регистрация траектории движения вала одновременно в двух точках и двух направлениях;
    • Анализ спектра токов около частоты 50 Гц с разрешением 0,01 Гц. Этот анализ проводится с помощью токовых клещей, подключаемых на вход отметчика. Он позволяет выявить обрыв стержней ротора и другие электромагнитные проблемы двигателя.

    Программное обеспечение универсального четырехканального регистратора и анализатора вибрационных сигналов ViAna-4:

    Еще более широкий набор диагностических возможностей имеет программное обеспечение для компьютера Атлант. Эта программа объединяет в себе многоуровневую базу данных о выполненных измерениях, расширенный набор анализа и графического представления диагностической информации, экспертную диагностическую систему.

    Программа Аврора-2000 позволяет быстро оценивать состояние большого количества агрегатов, формировать справки о состоянии и планировать будущие ремонты на основе прогнозов изменения состояния оборудования.

    Программы поставляются с приборами бесплатно.

    Внутренние и внешние интерфейсы связи универсального четырехканального регистратора и анализатора вибрационных сигналов ViAna-4:

    Для подключения датчиков вибрации используется стандартный двухпроводной интерфейс ICP, что позволяет использовать с прибором любые другие датчики, имеющие такой интерфейс.

    При помощи интерфейса USB 2.0 производится обмен информацией с персональным компьютером. Для связи с несколькими компьютерами в приборе реализован стандартный протокол Ethernet, позволяющий включать его в вычислительную сеть лаборатории диагностики, что удобно для обмена, хранения и специальной обработки информации.

    Прибор можно подключать к компьютеру по беспроводному интерфейсу WI-FI, что особенно удобно при проведении специальных пусковых и наладочных работ.

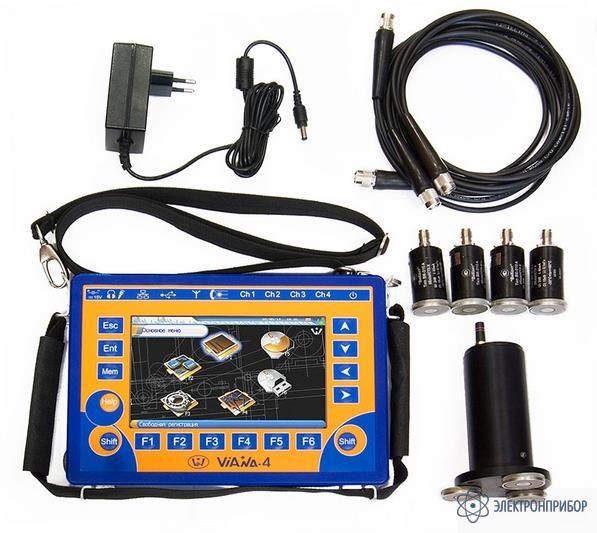

    Стандартный комплект поставки универсального четырехканального регистратора и анализатора вибрационных сигналов ViAna-4:

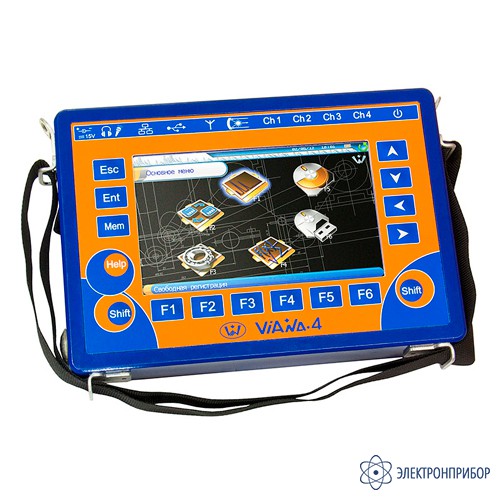

    • Измерительный прибор ViAna-4 с пленочной клавиатурой и ярким цветным экраном расширенного температурного диапазона.
    • Четыре вибрационных датчика ВК-310А с магнитным креплением и соединительными кабелями по 3 метра.
    • Лазерный отметчик фазы ОФЛ-1, универсальная магнитная стойка, соединительный кабель, комплект самоклеящихся меток, необходимые для проведения оперативной балансировки роторов в собственных опорах.
    • Датчик тока «токоизмерительные клещи» для диагностики отгоревших стержней в роторах асинхронных электродвигателей.
    • Программное обеспечение Атлант и Аврора-2000 для обработки и хранения данных на персональном компьютере. В состав этого программного обеспечения включена экспертная диагностическая система.

  • Технические характеристики универсального четырехканального регистратора и анализатора вибрационных сигналов ViAna-4:

    Параметр Значения
    Количество каналов измерения вибрации в приборе 4 независимых синхронных канала
    Диапазон измерения:
    - ускорение, A (м/с2, пик)
    - скорость, V (мм/с, СКЗ)
    - перемещение, S (мкм, размах)
    1 ÷100
    1 ÷ 100
    10 ÷ 500
    Рабочий диапазон частот, Гц 3 ÷ 5000
    Измеряемый диапазон частот прибора с внешним датчиком ВК-310А, Гц 3 ÷ 10 000
    Стандартно поставляемые датчики вибрации ВК-310А
    Лазерный отметчик фазы вращения ротора ОФЛ-1
    Датчик тока Токовые клещи
    Балансировка роторов в собственных опорах Включена стандартно
    Разрешение цветного экрана 480 х 800, 7"
    Объем оперативной памяти, Мб 128
    Объем памяти для данных, Мб 256 МБ
    Интерфейс связи с ПК USB 2.0, Ethernet, WI-FI
    Время автономной работы прибора от аккумуляторов, час 8
    Температурный диапазон работы прибора, °C -20... +40
    Размеры прибора, мм 275х195х40
    Вес прибора, кг 2,6

  • Комплект поставки ViAna-4

    № Наименование Количество
    1 Универсальный четырехканальный регистратор и анализатор вибрационных сигналов ViAna-4 1
    2 Вибрационный датчик ВК-310А (ICP, разъем вертикальный) с изолированным магнитом 4
    3 Датчик тока APPA-31 (токовые клещи) 1
    4 Отметчик фазы, лазерный ОФЛ-1 1
    5 Магнитная стойка к отметчику фазы 1
    6 Лента светоотражающая, длина 1 м 1
    7 Кабель USB 1
    8 Кабель к датчику TNC-TNC, длина 3 м 4
    9 Кабель к отметчику SAC-3P-M 8MS, длина 3 м 1
    10 Антенна ANT 2.4-CW-RH 1
    11 Наушники с микрофоном 1
    12 Зарядное устройство 15В, 18Вт 1
    13 Кабель кросс патч-корд RJ45 UTP 1
    14 Ремень 1
    15 Кейс для переноски 1
    16 Флеш-карта с ПО Аврора 2000, Атлант 1
    17 Документация (паспорт; руководство; паспорт на отметчик; руководство на ПО Аврора 2000, Атлант) 1
