Vi Pen 2, Vi-Pen-2

Приборы измерения вибрации вращающегося оборудования

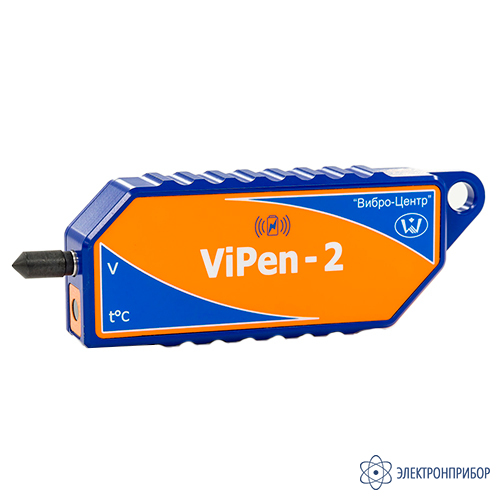

ViPen-2 — сборщик-анализатор вибрационных сигналов с функцией контроля температуры оборудования

Код товара: 84829
  • 81159-20
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      81159-20 до 31.12.2030

    • Производитель

      Вибро-Центр, Россия

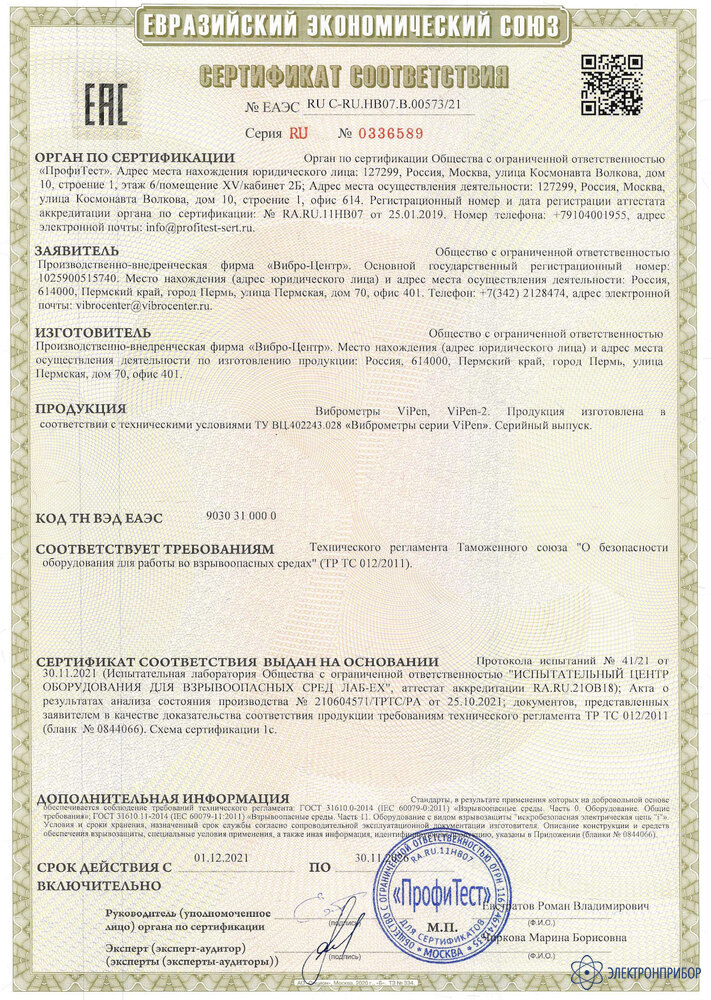

    Сертификаты

    Назначение сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    Переносной прибор марки ViPen-2 является компактным универсальным сборщиком (анализатором) вибрационных сигналов. По своим функциям он представляет собой интеллектуальный датчик вибрации, предназначенный для использования совместно с управляющим смартфоном или планшетом.

    Основным назначением прибора ViPen-2 является оперативная и максимально автоматизированная подготовка данных для работы современных информационных систем управления эксплуатацией и ремонтами оборудования, реализованных на предприятии.

    Прибор имеет защищенное исполнение, может применяться в условиях опасных производств и имеет маркировку IEx ib IIA T3 Gb X.

    Описание сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    Для удобства проведения вибрационных измерений в сложных условиях работы на различных промышленных предприятиях прибор ViPen-2 имеет защищенное исполнение.

    Для этого:

    • на металлическом корпусе прибора ViPen-2 отсутствуют какие-либо внешние элементы контроля и управления;

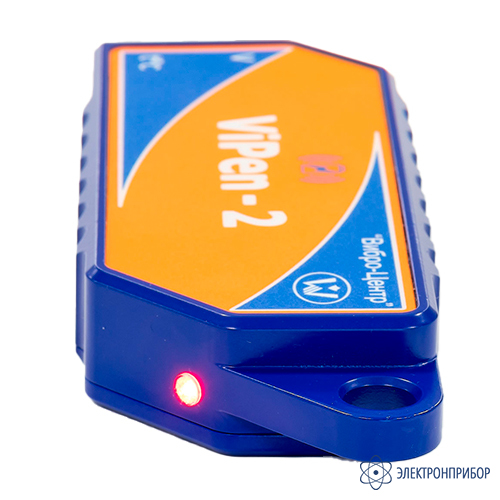

    • у прибора нет экрана, клавиатуры, нет даже кнопки включения и отключения прибора, имеется только один сигнальный светодиод;
    • прибор оснащен только встроенными датчиками для измерения вибрации и температуры, поэтому у него нет внешних разъемов;
    • для защиты пирометра от внешних воздействий он закрыт специальным стеклом;

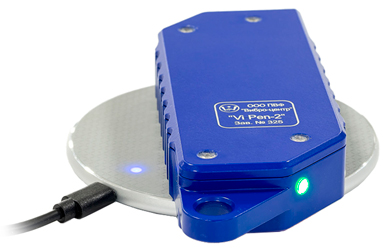

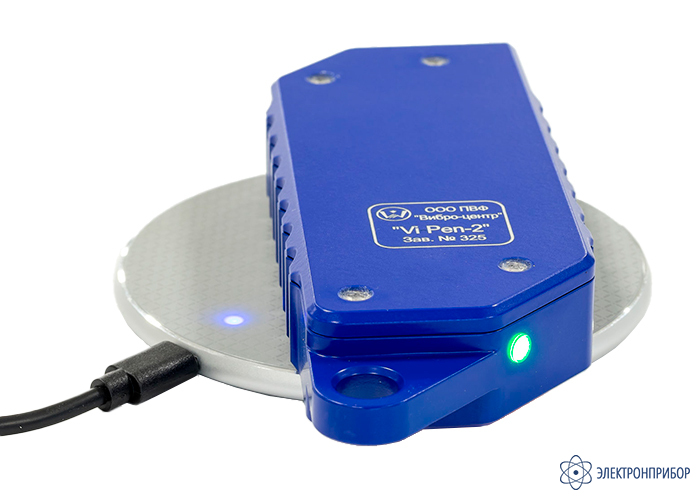

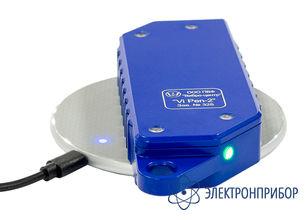

    • зарядка внутреннего аккумулятора производится от беспроводного зарядного устройства смартфонов.

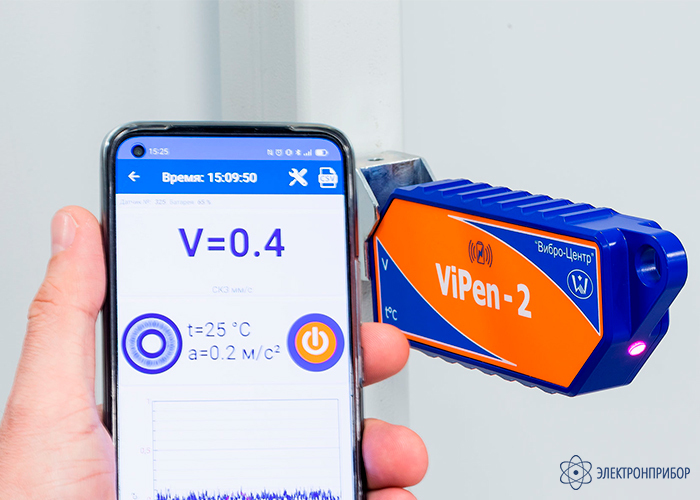

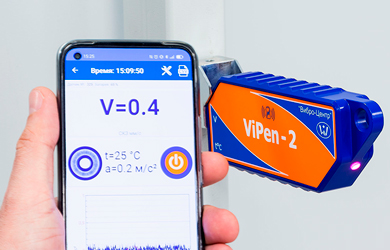

    Управление всеми функциями сборщика-анализатора ViPen-2 производится дистанционно со смартфона с использованием стандартного беспроводного интерфейса связи Bluetooth. Все зарегистрированные и преобразованные вибрационные сигналы отображаются на экране управляющего смартфона.

    Полученная от ViPen-2 информация при помощи программных средств управляющего смартфона может передаваться в базу данных на общий сервер, на котором находится программное обеспечение комплексной системы обслуживания оборудования по техническому состоянию.

    Варианты исполнения сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    Технические возможности сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    Рабочим, поверенным для прибора ViPen-2, является стандартный диапазон частот от 10 до 1000 Гц. На проведение измерений вибрации в этом диапазоне частот прибор имеет метрологический сертификат.

    Реальный диапазон рабочих частот прибора ViPen-2 значительно шире и включает в себя не только стандартный диапазон, но еще и два дополнительных:

    • низкочастотный диапазон частот от 0,5 Гц до 50 Гц; измерения в этом диапазоне частот позволяют контролировать техническое состояние и проводить диагностику тихоходных агрегатов, начиная от 30 оборотов в минуту;
    • высокочастотный диапазон от 500 Гц до 10000 Гц; измерения в этом диапазоне частот позволяют контролировать высокочастотные механические и электромеханические процессы в оборудовании.

    В силу конструктивных особенностей прибора (моноблок со встроенным датчиком вибрации), а также из-за использования для оперативных измерений вибрации щупа или блока магнитного крепления, в дополнительных частотных диапазонах прибор ViPen-2 при изготовлении только калибруется.

    Функциональные возможности сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    При помощи переносного измерительного прибора марки ViPen-2 производится полный цикл сбора, обработки и анализа вибрационных сигналов в стандартном и расширенных диапазонах частот:

    • регистрация временной формы сигнала от встроенного акселерометра в трех разных диапазонах частот;
    • представление и анализ полученных вибрационных сигналов в размерности виброускорения, виброскорости и виброперемещения;
    • определение основных интегральных параметров всех представлений вибрационных сигналов, таких как мгновенное значение, пик-пик, размах, среднее значение, СКЗ;
    • расчет и анализ спектров вибрационных сигналов с максимальным разрешением до 3200 линий в спектре.

    В программное обеспечение прибора ViPen-2 дополнительно встроены автоматизированные алгоритмы для проведения оперативной оценки технического состояния и диагностики дефектов подшипников качения.

    Для расширения возможностей диагностики оборудования «на месте», контроля технологических параметров, особенно контроля технического состояния подшипников качения, прибор ViPen-2 оснащен встроенным датчиком температуры (пирометром), предназначенным для дистанционного контроля температуры оборудования.

    Функция диагностики подшипников качения

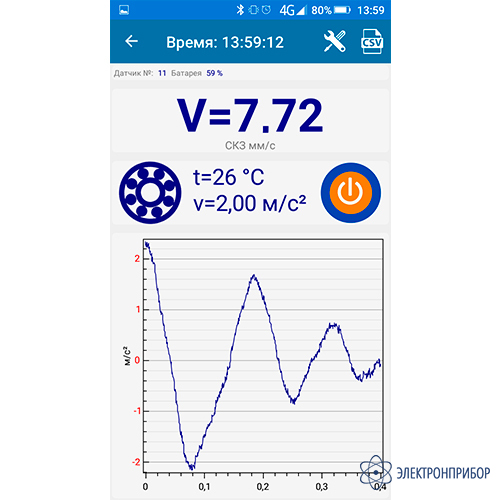

    Оценка технического состояния подшипников качения проводится в ViPen-2 автоматически. На экране управляющего смартфона состояние подшипника отображается графическим символом вращающегося подшипника качения.

    По результатам диагностики подшипник относится к одной из трех категорий технического состояния:

    • хорошее состояние подшипника, в этом случае символ подшипника на экране вращается быстро;
    • удовлетворительное состояние, обнаружены дефекты, подшипник на экране вращается медленно;
    • предаварийное состояние, символ подшипника на экране мигает и не вращается.

    Информация о результатах вибрационной диагностики подшипника качения в приборе ViPen-2 уточняется оперативными данными о температуре подшипникового узла, измеряемой при помощи встроенного в прибор пирометра.

    Увеличение температуры подшипника практически всегда связано с возникновением проблем со смазкой или наличием серьёзных дефектов внутри самого подшипника на поверхностях качения.

    Использование прибора ViPen-2 в качестве интеллектуального датчика для систем управления эксплуатацией оборудования

    Прибор ViPen-2 можно использовать в качестве универсального анализатора вибрационных сигналов. По цене такое предложение будет в разы дешевле других функциональных аналогов.

    Наиболее эффективно использовать ViPen-2 как интеллектуальный датчик в составе комплексных систем управления эксплуатацией оборудования. В этом случае измерение параметров оборудования производится в стандартном диапазоне частот 10 ÷ 1000Гц или в дополнительных диапазонах частот, в зависимости от типа контролируемого оборудования.

    Возможна передача информации о техническом состоянии оборудования на общий сервер системы управления ремонтами оборудования.

    Проведение измерения вибрации

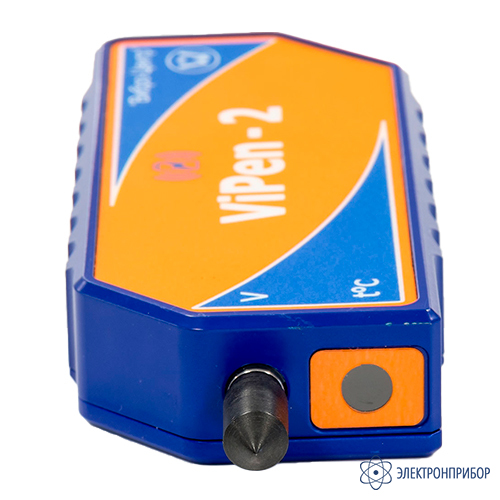

    Измерение вибрации контролируемого оборудования прибором марки ViPen-2 производится с использованием контактного щупа или блока магнитного крепления, входящих в состав поставки. Они предназначены для использования на ровных и криволинейных поверхностях оборудования и фиксируются на корпусе прибора при помощи резьбового отверстия.

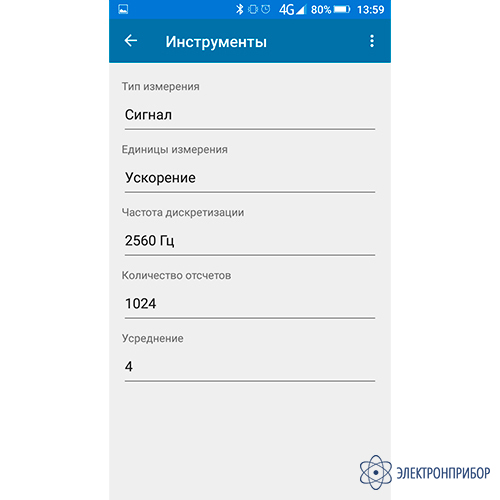

    Для работы с прибором требуется телефон или планшет на Android с интерфейсом Bluetooth. Программу "Датчики Димрус" можно скачать с сайта производителя.

  • Технические характеристики сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    Параметр Значение
    Рабочий диапазон частот, Гц 10 ÷ 1000
    Измеряемый диапазон частот прибора, Гц 0,5 ÷ 10 000
    Диапазон измерения СКЗ виброскорости, мм/сек 1 ÷ 100
    Диапазон измерения виброускорения, Пик, м/с2 1 ÷ 100
    Диапазон измерения виброперемещения, Размах, мкм 10 ÷ 500
    Диапазон измерения температуры, °C -50 ÷ 300
    Температура эксплуатации прибора, °C -20 ÷ +50
    Размеры ViPen-2, мм 22*54*128
    Масса прибора без магнита, г 220

  • Комплект поставки ViPen-2

    № Наименование Количество
    1 Сборщик-анализатор вибрационных сигналов с функцией контроля температуры оборудования ViPen-2 в выбранном исполнении 1
    2 Щуп с резьбой М5 1
    3 Магнит с резьбой М5 1
    4 Беспроводное зарядное устройство с кабелем USB и блоком питания 1
    5 Кейс или сумка для переноски 1
    6 Руководство по эксплуатации 1
    7 Паспорт на прибор 1
    8 Свидетельство о поверке 1
