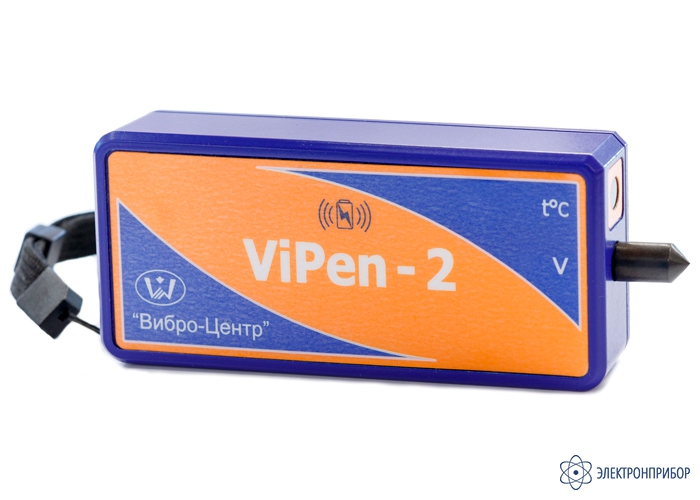

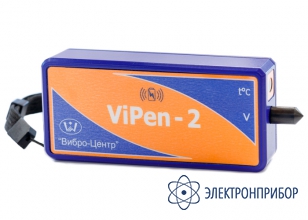

ViPen-2 — сборщик-анализатор вибрационных сигналов с функцией контроля температуры оборудования

Код товара: 57592
  • 81159-20
    Сборщик-анализатор вибрационных сигналов с функцией контроля температуры оборудования ViPen-2 Сборщик-анализатор вибрационных сигналов с функцией контроля температуры оборудования ViPen-2 Сборщик-анализатор вибрационных сигналов с функцией контроля температуры оборудования ViPen-2

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      81159-20 до 31.12.2025

    • Производитель

      Вибро-Центр, Россия

    Назначение сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    Переносной прибор марки ViPen-2 является автономным интеллектуальным сборщиком (анализатором) вибрационных сигналов, оптимизированным для проведения оперативных измерений с целью подготовки данных для работы систем управления эксплуатацией оборудования.

    Описание сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

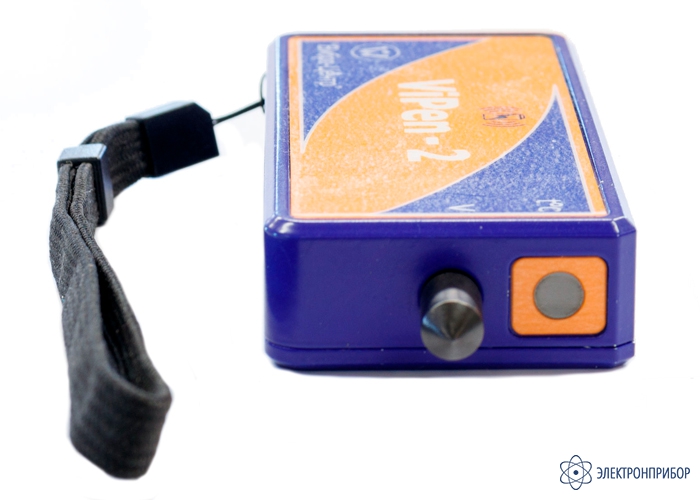

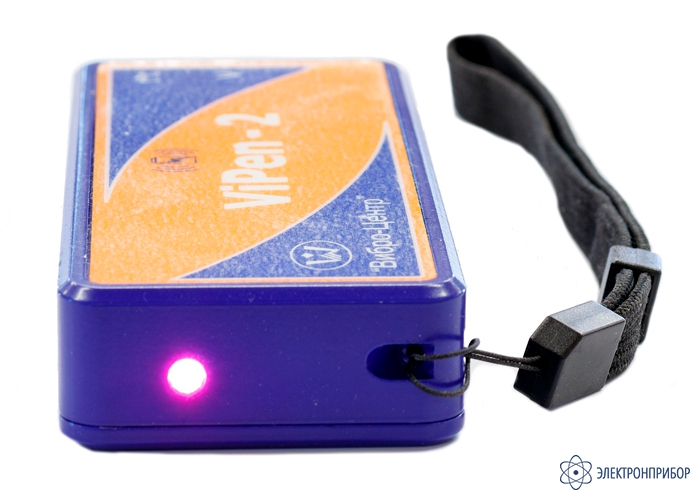

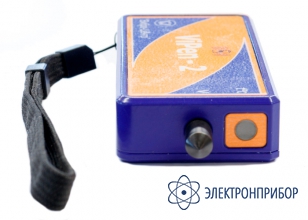

    Для удобства проведения измерений вибрационных параметров в сложных условиях работы прибор имеет защищенное исполнение. Конструктивной особенностью ViPen-2 является полное отсутствие на его корпусе элементов управления. У него нет ни экрана, ни клавиатуры управления, нет даже кнопки включения и отключения прибора.

    Прибор имеет встроенный датчик для измерения вибрации, поэтому у него нет внешних разъемов. Даже зарядка встроенного аккумулятора производится от беспроводного устройства, используемого для зарядки аккумуляторов смартфонов.

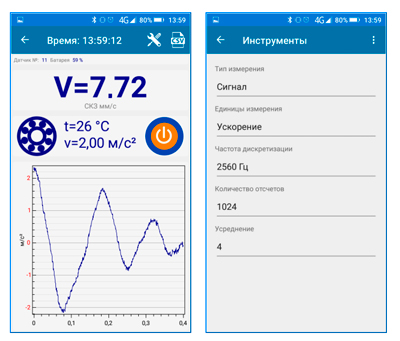

    Управление всеми функциями работы сборщика-анализатора ViPen-2 производится дистанционно со смартфона с использованием стандартного беспроводного интерфейса связи Bluetooth. Все зарегистрированные и преобразованные вибрационные сигналы показываются на экране управляющего смартфона.

    Функциональные возможности сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    При помощи переносного измерительного прибора марки ViPen-2 производится полный цикл сбора, обработки и анализа вибрационных сигналов:

    • Регистрация временной формы сигнала от встроенного акселерометра в разных диапазонах частот;
    • Анализ полученных вибрационных сигналов в размерности виброускорения, виброскорости и виброперемещения;
    • Определение основных интегральных параметров вибрационных сигналов, таких как мгновенное значение, пик-пик, размах, среднее значение, СКЗ;
    • Расчет спектров вибрационных сигналов с разрешением до 3200 линий в спектре.

    В программное обеспечение прибора ViPen-2 встроены алгоритмы для проведения оперативной оценки технического состояния подшипников качения.

    Для расширения диагностических возможностей прибор ViPen-2 оснащен встроенным датчиком температуры (пирометром), предназначенным для дистанционного контроля температуры оборудования.

    Технические возможности сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    Рабочим, поверенным для прибора ViPen-2 является стандартный диапазон частот от 10 до 1000 Гц. На проведение измерений вибрации в этом диапазоне частот прибор имеет метрологический сертификат.

    Реальный диапазон рабочих частот прибора ViPen-2 значительно шире и включает в себя не только стандартный диапазон, но еще и два дополнительных:

    Низкочастотный диапазон частот от 0,5 Гц до 50 Гц. Измерения в этом диапазоне частот позволяют контролировать техническое состояние и проводить диагностику тихоходных агрегатов, начиная от 30 оборотов в минуту

    Высокочастотный диапазон от 500 Гц до 10000 Гц. Измерение сигнала огибающей в этом диапазоне частот позволяют контролировать ударные, высокочастотные механические и электромеханические процессы в оборудовании.

    В силу конструктивных особенностей прибора компактного исполнения (единый блок с датчиком вибрации), а также из-за использования для оперативных измерений вибрации щупа или магнитного крепления, в дополнительных диапазонах частот прибор ViPen-2 только калибруется на заводе изготовителе.

    Особенности сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    • Датчик вибрации и датчик температуры встроены в корпус прибора;
    • Корпус прибора не имеет органов управления и внешних разъемов;
    • Прибор поставляется в компактном и прочном металлическом корпусе, который максимально защищает прибор от воздействий агрессивной внешней среды;
    • Время непрерывной работы прибора ViPen-2 от встроенного аккумулятора не менее 12 часов;
    • В прибор ViPen-2 встроен стандартный беспроводной интерфейс связи Bluetooth для связи с управляющим смартфоном и передачи информации.

  • Технические характеристики сборщика-анализатора вибрационных сигналов с функцией контроля температуры оборудования ViPen-2:

    Параметр Значение
    Частотный диапазон работы, Гц 0,5 ÷ 10000
    Поверенный диапазон работы, Гц 10 ÷ 1000
    Диапазон измерения СКЗ виброскорости, мм/сек 1 ÷ 100
    Диапазон измерения виброускорения, Пик, м/с2 1 ÷ 100
    Диапазон измерения виброперемещения, Размах, мкм 10 ÷ 500
    Диапазон измерения температуры, OC -50 ÷ 300
    Температура эксплуатации прибора, OC -40 ÷ +50
    Размеры виброметра ViPen-2, мм 23*54*122
    Масса прибора без магнита, г 220

  • Комплект поставки ViPen-2

    № Наименование Количество
    1 Сборщик-анализатор вибрационных сигналов с функцией контроля температуры оборудования ViPen-2 1
    2 Щуп с резьбой М5 1
    3 Магнит с резьбой М5 1
    4 Беспроводное зарядное устройство с кабелем микро-USB и блоком питания 1
    5 Чемодан или сумка для переноски 1
    6 Руководство по эксплуатации 1
    7 Паспорт 1
    8 Свидетельство о поверке 1
