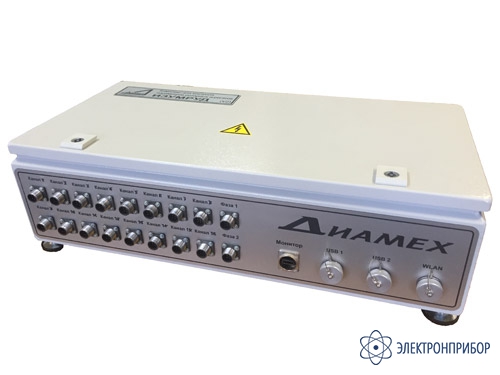

ИЗУМРУД — мобильная диагностическая система

Код товара: 48122
  • 57619-14
    2 варианта исполнения

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      57619-14 до 10.06.2019

    Описание мобильной диагностической системы ИЗУМРУД:

    Система ИЗУМРУД - это переносная измерительная система нового поколения, базирующаяся на современных цифровых технологиях, позволяющая определять абсолютную и относительную вибрацию, температуру, тепломеханические деформации и перемещения различных элементов конструкции. Система позволяет проводить комплексные диагностические исследования крупного вращающегося оборудования, такого как паровые и газовые турбины, компрессорное и насосное оборудование, мощные электродвигатели и генераторы.

    Наиболее эффективное применение система ИЗУМРУД находит в энергетике. Обладая большим числом измерительных каналов, высокой точностью и быстродействием, она позволяет проводить комплексные исследования турбоагрегатов электростанций. Эти исследования включают в себя измерение абсолютной и относительной вибрации, определение температур, тепловых расширений, а также уклонов и высотного положения различных элементов турбоагрегата (опор, фундаментных плит, ригелей, корпусов цилиндров и т.д.).

    Особенности мобильной диагностической системы ИЗУМРУД:

    • Большое число различных измерительных каналов позволяет проводить диагностические исследования турбин и других сложных агрегатов одним комплексом;
    • Одновременное, синхронное измерение вибрации и физических величин;
    • Большой объем памяти и мощный процессор позволяют вычислять, архивировать и визуализировать все параметры, характеризующие техническое состояние агрегата, без ограничений по времени;
    • Удобный интерфейс для комплексного анализа всех измеренных параметров;
    • Возможность синхронизации нескольких блоков сбора данных;
    • Низкая стоимость в соотношении цена - количество измерительных каналов;
    • Опрос всех измерительных каналов, вычисление диагностических параметров, архивация результатов измерений совместно с дампами вибросигналов, визуализация результатов на экране дисплея, передача результатов измерений в локальную сеть в течение одного измерительного цикла;
    • Вычисление частот и фаз вращения валов, амплитуд и фаз 1 и 2 гармоник, спектров вибросигналов, СКЗ вибросигналов в выбранных полосах частот, средних значений статических параметров (температур, уклонов, расширений и т.п.).

    Анализ динамических характеристик турбоагрегатов:

    • Снятие амплитудных и фазовых характеристик с помощью внешнего вибровозбудителя;
    • Снятие амплитудных и фазовых характеристик во время разгона/выбега агрегата;
    • Определение контурных вибрационных характеристик во время разгона/выбега;
    • Определение динамической жесткости и затухания различных элементов конструкции агрегата (ротор, опоры, фундамент и т.п.);
    • Вентиляторы проветривания, насосы угледобывающей промышленности;
    • Удаленные на значительные расстояния: газокомпрессорные станции, нефтеперекачивающие станции, объекты коммунального хозяйства.

    По результатам анализа вибрационных характеристик система позволяет выполнить балансировку турбоагрегата (используется дополнительный программный модуль). Анализ производится как по абсолютным колебаниям подшипников, так и по относительным и абсолютным колебаниям валопровода. Одновременно с вибрационными измерениями можно проводить:

    • Определение температурных полей и температурных градиентов конструкций;
    • Определение тепломеханических деформаций;
    • Определение линейных перемещений опор и цилиндров турбоагрегата;
    • Определение относительного расширения и осевого сдвига ротора;
    • Определение уклонов опор и цилиндров;
    • Определение высотного положения опор.

    Это позволяет диагностировать дефекты, связанные с нерасчетными тепловыми расширениями агрегата, определять эксплуатационные и сезонные расцентровки и принимать меры по их устранению. Кроме этих параметров, система может позволить вводить по локальной сети такие диагностические параметры как активная и реактивная мощность генератора, давление и расход пара, температуры подшипников и т.п.. Это позволяет в рамках одной диагностической системы одновременно контролировать вибрацию, тепломеханические деформации и режимные параметры турбоагрегата, что позволяет своевременно обнаруживать дефекты и эффективно эксплуатировать оборудование.

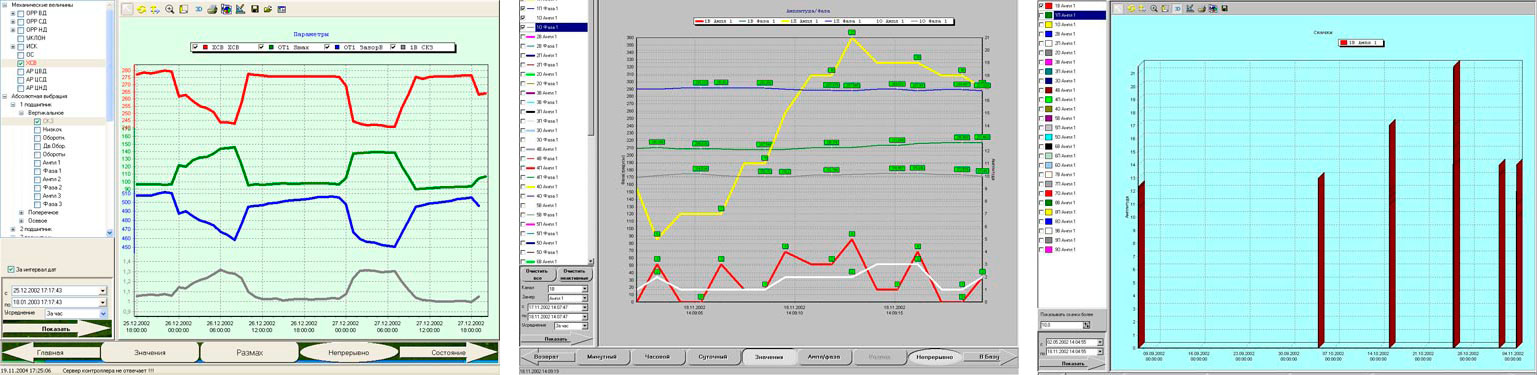

    Возможности программного комплекса:

    • Сбор и математическая обработка данных со всех подключенных каналов одновременно;
    • Калибровка всех каналов измерений;
    • Конфигурирование блока в зависимости от подключенных датчиков и режимов измерения;
    • Передача результатов измерений в блок отображения информации и анализа данных;
    • Вычисление диагностических параметров;
    • Управление работой блоками сбора данных в вычислительной сети;
    • Визуализация результатов испытаний, построение трендов и скоростных характеристик в реальном времени во время пусков/остановов агрегатов;
    • Просмотр трендов вибрационных данных по всем каналам (тренды частоты вращения, СКЗ в полосах частот, амплитуд и фаз гармоник, амплитуд механических величин);
    • Просмотр архивов скоростных характеристик;
    • Просмотр архивов дампов сигналов и построение траекторий движения (орбит), спектров вибрации и каскадов спектров, расчет амплитуд и фаз любых гармоник;
    • Просмотр архивов трендов статических параметров синхронно с данными по вибрации;
    • Экспорт данных в виде таблиц и графиков.

  • Комплект поставки ИЗУМРУД

    № Наименование Количество
    1 Блок сбора данных 1
    2 Комплект датчиков 1
    3 Комплект кабелей 1
    4 Комплект согласующих устройств 1
    5 Комплект установочных кронштейнов 1
    6 Персональный компьютер с предустановленным программным комплексом АЛМАЗ-Монитор 1
    7 Блок бесперебойного питания 1
