ВИБРАН 3, ВИБРАН3, VIBRAN

Приборы измерения вибрации вращающегося оборудования

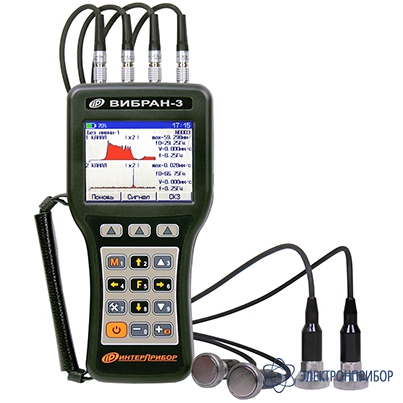

ВИБРАН-3 — виброанализатор четырехканальный

Код товара: 49833
  • 80045-20
    4 варианта исполнения

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      80045-20 до 15.12.2025

    Назначение виброанализатора четырехканального ВИБРАН-3:

    Колебания зданий и мостовых сооружений могут возникать вследствие воздействия проводимых рядом строительных работ, движения различного транспорта или другими техногенными факторами. Повышенные вибрационные нагрузки способны, при определённых условиях, привести к частичному или полному обрушению данных конструкций и другим негативным последствиям.

    Для численной оценки уровня воздействия вибрации на конструкцию и вероятности её повреждения используют многоканальный виброизмерительный прибор. Конечно, некоторые задачи можно решить и с помощью одноканального виброанализатора, но наличие нескольких каналов существенно расширяет возможности прибора. Так, имея несколько независимых каналов, можно экспериментально оценить степень передачи вибрационных нагрузок между различными элементами конструкции или между грунтом и зданием. Кроме того, достаточно часто возникает задача разложения колебаний по трём перпендикулярным осям.

    Четырёхканальный прибор ВИБРАН-3 позволяет решать все эти задачи в соответствии с ГОСТ Р 52892-2007. В стандартной комплектации приборы имеют рабочий диапазон частот от 2 до 1000 Гц (или, в зависимости от версии, до 10 кГц). Если нужна регистрация колебаний в инфранизком диапазоне частот, то его можно скомплектовать 3-х осевым сейсмометром, тогда диапазон частот регистрируемых колебаний начинается от 0,1 Гц (или 1 Гц) при хорошем соотношении сигнал/шум.

    Варианты исполнения:

    • ВИБРАН-3.1 версия 1 - диапазон частот до 1000 Гц, программа определения периода основного тона и декремента колебаний (в комплекте с сейсмометром - приобретается отдельно);
    • ВИБРАН-3.1 версия 2 - диапазон частот до 1000 Гц;
    • ВИБРАН-3.2 версия 1 - диапазон частот до 10 кГц, программа определения периода основного тона и декремента колебаний (в комплекте с сейсмометром - приобретается отдельно);
    • ВИБРАН-3.2 версия 2 - диапазон частот до 10 кГц.

    Функции виброанализатора четырехканального ВИБРАН-3:

    • Контроль и регистрация вибраций зданий и сооружений, определение периода основного тона и декремента затухания колебаний, и других параметров;
    • Многоканальная вибродиагностика конструкций, фундаментов, оснований, мостовых сооружений, вибрационного оборудования, компрессорных станций;
    • Поиск дефектов структуры различных объектов на основе специализированных методик.

    Особенности виброанализатора четырехканального ВИБРАН-3:

    • Режим виброанализатора с выбираемыми частотными диапазонами и типом спектра;
    • Режим виброметра с вычислением виброускорения, СКЗ виброскорости и виброперемещения;
    • Выбор диапазона частот посредством меню;
    • Независимая регулировка усиления в каждом канале;
    • Запись и анализ временных характеристик сигналов в режиме осциллографа;
    • Спектральное разложение сигналов виброскорости и виброперемещения по 200...800 линиям спектра;
    • Получение спектра одновременно по 4 независимым каналам;
    • Усреднение спектров, оценка пикового и общего уровней вибрации;
    • Оконные функции Ханна, Блэкмена, прямоугольная;
    • Вычисление логарифмического декремента затухания и периода основного тона с отображением на экране спектра мощностей сигнала, графика логарифмического декремента, численных значений логарифмического декремента и периода основного тона (для ВИБРАН-3.1 версия 1 и
      ВИБРАН-3.2 версия 1);
    • Автоматический и ручной запуск измерения;
    • Работа в режиме вибросборщика в течение длительного времени;
    • Цветной 3,5-дюймовый TFT дисплей с высоким разрешением и рабочим диапазоном эксплуатации -20 ℃;
    • Автоматическое масштабирование сигналов и спектров при просмотре на дисплее;
    • Энергонезависимая память результатов измерений, карта microSD объёмом до 4 ГБайт;
    • Современный эргономичный корпус из высококачественного пластика
    • Русский и английский язык меню и текстовых сообщения;
    • USB интерфейс для связи с ПК и сервисная программа;
    • Возможность комплектации прибора различными типами датчиков: высокочувствительными акселерометрами, велосиметрами, микроэлектромеханическими (MEMS) без дополнительных настроек и калибровки.

    Сервисная компьютерная программа:

    • Перенос результатов измерений в ПК, их обработка, документирование, экспорт в Excel, звуковой и текстовый форматы;
    • Дополнительная обработка сигналов в соответствующих приложениях: октавный и 1/3 октавный анализ, расширенный анализ до 10 тысяч линий спектра.

    Преимущества виброанализатора четырехканального ВИБРАН-3:

    • Синхронная запись виброколебаний и получение спектра сигналов по 4 независимым каналам;
    • Универсальный интерфейс ICP для подключения вибродатчиков и вибродатчики со встроенной электроникой;
    • Специальный режим регистрации собственных колебаний зданий и сооружений и, опционально, работа с трёхосевым сейсмодатчиком;
    • Выпускаются четыре варианта исполнения прибора;
    • Малые габариты и вес;
    • Экономичное аккумуляторное питание от литиевого аккумулятора большой ёмкости.

  • Технические характеристики виброанализатора четырехканального ВИБРАН-3:

    Параметр Значение
    ВИБРАН-3.1, версия 2 ВИБРАН-3.2, версия 2 ВИБРАН-3.1, версия 1 ВИБРАН-3.2, версия 1
    Диапазоны рабочих частот, Гц 2...100 / 5...1000 2...100 / 5...1000 / 50...10000 2...100 / 5...1000 2...100 / 5...1000 / 50...10000
    Диапазон рабочих частот в режиме измерения логарифмического декремента затухания, Гц - - 0,1...10 / 1...100
    Количество каналов измерений 4
    Диапазон измерения виброускорения*, м/с 1...400
    Диапазон измерения виброскорости*, мм/с 0,1...500
    Диапазон измерения виброперемещений*, мм 5...600
    Количество линий в спектре 200 / 400 / 800
    Количество линий в спектре в режиме измерения логарифмического декремента затухания - - 1000
    Пределы погрешности измерения, %, не более ±3,5
    Объем памяти, Гбайт до 4
    Время регистрации, час** до 560 до 700
    Габаритные размеры, мм 210х110х35
    Масса электронного блока / датчика, кг 0,3 / 0,08 0,3 / 2,5***

    Примечания:
    * - указаны параметры в базовой комплектации с акселерометрами ВД-608A11;
    ** - при работе с внешним источником питания на диапазоне 100 Гц;
    *** - масса сейсмометра для определения периода основного тона и декремента затухания.

  • Комплект поставки ВИБРАН-3

    № Наименование ВИБРАН-3.1
    версия 1    		 ВИБРАН-3.1
    версия 2    		 ВИБРАН-3.2
    версия 1    		 ВИБРАН-3.2
    версия 2
    1 Виброанализатор ВИБРАН-3 в выбранном исполнении 1 1 1 1
    2 Чехол 1 1 1 1
    3 Датчик-акселерометр ВД-608А11 с магнитом крепежным 4 4 4 4
    4 Зарядное устройство USB (1A) 1 - 1 -
    5 Зарядное устройство USB (2A) - 1 - 1
    6 Кабель USB 1 1 1 1
    7 Программа связи с ПК на CD 1 1 1 1
    8 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1 1 1 1
    9 Сумка 1 1 1 1
    10 Сертификат о калибровке 1 1 1 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.

  • Модификации ВИБРАН-3

    Подберите модификацию по параметрам

    Диапазон частот
    Определение периода основного тона и декремента затухания при работе с сейсмодатчиком
