ИДП07, ИДП 07,

Приборы измерения вибрации вращающегося оборудования

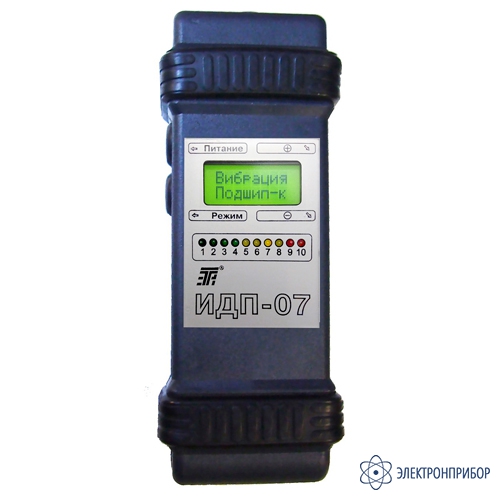

ИДП-07 — индикатор дефектов подшипников электрических машин

Код товара: 49776
  • в наличии

    Назначение индикатора дефектов подшипников электрических машин ИДП-07:

    ИДП-07 – это портативный прибор, предназначенный для контроля вибрации электрических и других роторных машин, состояния их подшипников качения.

    ИДП-07 обеспечивает оценку:

    • интенсивности вибрации машины;
    • износа дорожек и тел качения подшипника;
    • качества смазки и установки подшипника;
    • локальных дефектов подшипника (трещин, сколов, раковин);
    • нагрева подшипника.

    ИДП-07 предназначен для предприятий, эксплуатирующих электрические и другие роторные машины с частотой вращения от 300 до 6 000 об/мин.

    Принцип работы индикатора дефектов подшипников электрических машин ИДП-07:

    • при оценках интенсивности вибрации машины, износа дорожек и тел качения, качества смазки и установки, локальных дефектов подшипника индикатор измеряет значения соответствующих контролируемых параметров и указывает зоны оценки и интервалы в пределах этих зон, в которые попадают измеренные значения;
    • при оценке нагрева подшипника индикатор измеряет температуру подшипника (бесконтактным способом с помощью инфракрасного датчика), сравнивает её с предельно допустимой (100 °C) и показывает результат этого сравнения.

  • Технические характеристики индикатора дефектов подшипников электрических машин ИДП-07:

    Параметр Значение
    Контролируемые параметры
    При оценке интенсивности вибрации машины виброскорость (среднее квадратическое значение)
    При оценках износа дорожек и тел качения, качества смазки и установки подшипника виброускорение (среднее квадратическое  значение)
    При оценке локальных дефектов подшипника пиковое ударное ускорение (максимальное значение для серии ударных импульсов)
    При оценке нагрева подшипника температура
    Контролируемый динамический диапазон
    При оценке интенсивности вибрации машины 0,4-112 мм/с
    При оценках износа дорожек и тел качения, качества смазки и установки, локальных дефектов  подшипника 40 дБ
    Контролируемый диапазон частот
    При оценке интенсивности вибрации машины 5-1000 Гц
    При оценке износа дорожек и тел качения подшипника 500-1800 Гц
    При оценке качества смазки и установки подшипника 2000-10000 Гц
    При оценке локальных дефектов подшипника 25000-31000 Гц
    Контролируемый диапазон температур
    Диапазон -10…+120°С
    Общие данные
    Индикация светодиодная и жидкокристаллическая алфавитно-цифровая
    Питание автономное или от внешнего блока питания
    Напряжение питания 4+0,2-1,0​ В
    Потребляемая мощность не более 1 Вт
    Габаритные размеры 205х80х50 мм
    Масса 0,84 кг

  • Комплект поставки ИДП-07

    № Наименование Количество
    1 Индикатор дефектов подшипников электрических машин ИДП-07 1
    2 Аккумулятор (Li-Ion, тип 14500) 1
    3 Блок питания БПИД-3 1
    4 Датчик вибрации 1
    5 Датчик температуры 1
    6 Футляр 1
    7 Руководство по эксплуатации 1
