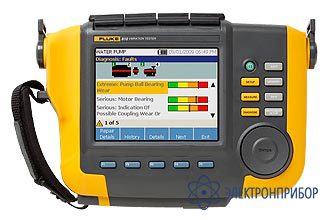

Fluke 810 — измеритель вибрации

Код товара: 25966
  • 59548-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      59548-14 до 02.10.2024

    • Производитель

      Fluke Industrial, США

    • Артикул

      3542635

    Сертификаты

    Назначение измерителя Fluke 810:

    Абсолютно новый подход к измерению вибрации обеспечивает контроль незапланированных простоев оборудования, предотвращение повторного возникновения проблем, выбор приоритетных задач при ремонте и управлении вашими ресурсами.

    Новый измеритель вибраций Fluke 810 является самым современным диагностическим прибором для мгновенного выполнения измерений при техническом обслуживании механического оборудования. Ручной прибор с уникальной технологией диагностики позволяет быстро выявить механические неисправности и определить приоритетность их устранения.

    Вы почувствуете гордость за свое оборудование, свою бригаду и свою работу. Вы следите за тем, чтобы все системы работали исправно, но иногда вам не хватает времени или ресурсов, чтобы справиться с рабочей нагрузкой, не говоря уже о выполнении профилактического обслуживания механических систем? Измеритель вибраций Fluke 810 предоставляет вам преимущество за счет простого пошагового выполнения диагностики для выявления неисправностей машины всего за несколько измерений без предварительного сбора данных. Комбинация диагностических данных, информации о степени неисправности и рекомендаций по ремонту позволяет принять обоснованные решения по выполнению технического обслуживания и уделить внимание наиболее серьезным проблемам в первую очередь.

    Характеристики и преимущества измерителя Fluke 810:

    • Встроенные функции определения типа и местонахождения наиболее распространенных механических неисправностей (отказ подшипников, неправильное расположение компонентов, ослабленные крепления) позволяют сконцентрироваться на устранении причины неисправности и сократить время простоя оборудования.
    • Шкала серьезности неисправности имеет четыре уровня и позволяет определить приоритетные операции технического обслуживания.
    • Наличие рекомендаций по ремонту
    • Встроенная контекстно-зависимая система предоставляет подсказки и советы для неопытных пользователей
    • Встроенная память с возможностью расширения до 2 Гб позволяет хранить большой объем данных по оборудованию.
    • Функция самопроверки обеспечивает оптимальную производительность и увеличивает время полезной работы.
    • Лазерный тахометр предназначен для точного измерения частоты вращения узлов машин и обеспечивает безошибочную диагностику неисправностей.
    • Трехосевой акселерометр сокращает время выполнения измерений на 2/3 по сравнению с одноосевыми акселерометрами.
    • Программное обеспечение Fluke Viewer расширяет возможности по хранению данных и отслеживанию результатов.

    Измеритель вибраций Fluke 810 может использоваться для следующих целей:

    • Диагностика неисправностей оборудования и выявление главной причины неполадок.
    • Проверка оборудования до и после планового технического обслуживания, а также после ремонта.
    • Ввод нового оборудования в эксплуатацию и проверка правильности установки
    • Количественный анализ состояния оборудования и определение целесообразности финансовых вложений в ремонт или замену.
    • Определение и планирование приоритетных ремонтных работ, повышение производительности.
    • Заблаговременное выявление неисправностей и управление резервами запасных деталей.
    • Обучение новых или неопытных работников и повышение общей квалификации персонала.

  • Технические характеристики измерителя Fluke 810:

    Параметр Значения
    Характеристики диагностических функций прибора
    Стандартные неисправности дисбаланса, ослабления креплений, несоосности и неисправностей подшипников
    Анализ причин Двигатели, вентиляторы, нагнетатели, ременные и цепные приводы, редукторы, муфты, центробежные насосы, поршневые насосы, шиберные насосы, пропеллерные насосы, винтовые насосы, роторные винтовые/шестеренчатые/лопастные насосы, поршневые компрессоры, центробежные компрессоры, винтовые компрессоры, спаренные машины, шпиндели
    Диапазон частоты вращения машин От 200 об/мин до 12000 об/мин
    Возможности диагностической функции прибора Отображение диагностической информации в текстовом виде, определение серьезности неисправности (низкая, средняя, высокая, критическая), информация по ремонту, зарегистрированные пиковые значения, спектры
    Электрические характеристики
    Выбор диапазона автоматический
    Аналого-цифровой преобразователь 4 канала, 24 бит
    Рабочий диапазон частот От 2 Гц до 20 кГц
    Дискретизация 51,2 Гц
    Функции обработки цифрового сигнала Автоматически настраиваемый фильтр защиты от наложения частот, фильтр верхних частот, прореживание, наложение, отсечение части сигнала, быстрое преобразование Фурье и усреднение.
    Частота дискретизации От 2,5 кГц до 50 кГц
    Динамический диапазон 128 дБ
    Отношение сигнала/шума 100 дБ
    Разрешение быстрого преобразования Фурье 800 линий
    Спектральные окна Ганнирование
    Единицы измерения частоты Гц, порядки, цикл/мин
    Единицы измерения амплитуды дюйм/с, мм/с, колебательная скорость в дБ
    Энергонезависимая память Карта памяти SD micro, 2 Гб внутренней памяти + разъем для установки пользовательского дополнительного устройства хранения данных
    Общие характеристики
    Размеры 18,56 см x 7,00 см x 26,72 см
    Масса (с аккумуляторной батареей) 1,9 кг
    Дисплей 1/4 VGA, 320 × 240, цветной, диагональ 5,7 дюйма, жидкокристаллический дисплей на тонкоплёночных транзисторах со светодиодной подсветкой
    Входные и выходные соединения Разъем трехосевого датчика: 4-контактный разъем M12
    Разъем одноосевого датчика: Разъем BNC
    Разъем тахометра: 6-контактный мини-разъем DIN
    Разъем персонального компьютера: Мини-разъем "B" USB (2.0)
    Питание Тип батареи: Литий-ионные, 14,8 В, 2,55 Ач
    Время заряда аккумулятора: Три часа
    Время разряда аккумулятора:
    Восемь часов (при нормальных условиях)
    Сетевой адаптер Входное напряжение: 100 - 240 В переменного тока
    Входная частота: 50/60 Гц
    Операционная система WinCE 6.0 Core
    Поддрежка языков Английский, французский, немецкий, итальянский, японский, португальский, упрощенный китайский, испанский
    Характеристики условий эксплуатации
    Рабочая температура От 0 °C до 50 °C (от 32 °F до 122 °F)
    Температура хранения От -20 °C до 60 °C (от -4 °F до 140 °F)
    Допустимая влажность при работе От 10 % до 95 % относ. влажн., без конденсации
    Ведомственные разрешения CHINA RoHS, CSA, CE, C TICK, WEEE
    Электромагнитная совместимость EN 61326-1:2006, EN 61010:1:2001 2-е издание
    Технические характеристики датчика
    Тип датчика Акселерометр
    Чувствительность 100 мВ/g (± 5 %, 25 °C)
    Диапазон ускорений Пиковое значение 80 g
    Нелинейность амплитудной характеристики 1%
    Чувствительность по частоте Z: 2 - 7000 Гц ± 3 дБ
    X, Y: 2 - 5000 Гц ± 3 дБ
    Параметры питания (IEPE) От 18 В до 30 В постоянного тока, от 2 мА до 10 мА
    Выходное напряжение смещения 12 В постоянного тока
    Заземление Заземление через корпус
    Конструкция чувствительного элемента Керамический пьезоэлектрический преобразователь со сдвиговыми колебаниями
    Материал корпуса Нержавеющая сталь 316L
    Крепление Невыпадающие винты 10-32 с головкой под торцевой ключ, двухполюсный магнит из редкоземельных металлов (усилие на отрыв - 48 фунтов)
    Выходной разъем 4-контактный, M12
    Ответный разъем M12 - F4D
    Энергонезависимая память Совместимая с TEDS 1451.4
    Предел по вибрации Пиковое значение 500 g
    Предел ударных нагрузок Пиковое значение 5000 g
    Электромагнитная чувствительность, эквивалентная g 100 микро g/гаусс
    Тип уплотнения Герметичный
    Диапазон температур От -50 °C до 120 °C (от -58 °F до 248 °F) ± 7%
    Характеристики тахометра
    Размеры 2,86 x 12,19 см
    Вес 96 г с кабелем
    Электропитание Питание от измерителя вибраций
    Чувствительный элемент Лазерный диод класса 2
    Шкала От 6,0 до 99999 об/мин
    Погрешность От 6,0 до 5999,9 об/мин: ± 0,01% и ± 1 разряд
    От 5999,9 до 99999 об/мин: ± 0,05% и ± 1 разряд
    Разрешение 0,1 об/мин
    Эффективный диапазон От 1 до 100 см
    Время отклика 1 секунда (> 60 об/мин)
    Элементы управления Прозрачная кнопка включения и выключения режима измерения
    Интерфейс 6-контактный мини-разъем DIN
    Длина кабеля 50 см
    Принадлежности тахометра Отражательная лента: 1,5 x 52,5 см
    Программное обеспечение Viewer для ПК
    Минимальные системные требования 1 Гб оперативной памяти
    Требования к операционной системе Windows XP, Vista

  • Комплект поставки Fluke 810

    № Наименование Количество
    1. Измеритель вибраций с диагностической функцией FLUKE-810 1
    2. Трехосевой акселерометр 1
    3. Лазерный тахометр и карман для хранения 1
    4. Блок аккумуляторов с кабелем и переходниками 1
    5. Ремень для ношения на плече и регулируемый ремешок для ношения на запястье 1
    6. Программное обеспечение Viewer для ПК 1
    7. Кабельный адаптер mini USB - USB 1
    8. Ознакомительное руководство, иллюстрированное руководство пользователя, компакт-диск с руководствами пользователя 1
    9. Футляр для переноски 1
    10. Магнитное крепление 1
    11. Комплект монтажных пластин с клейким слоем 1
    12. Кабель акселерометра с быстроразъемным соединением 1
