Приборы измерения вибрации вращающегося оборудования

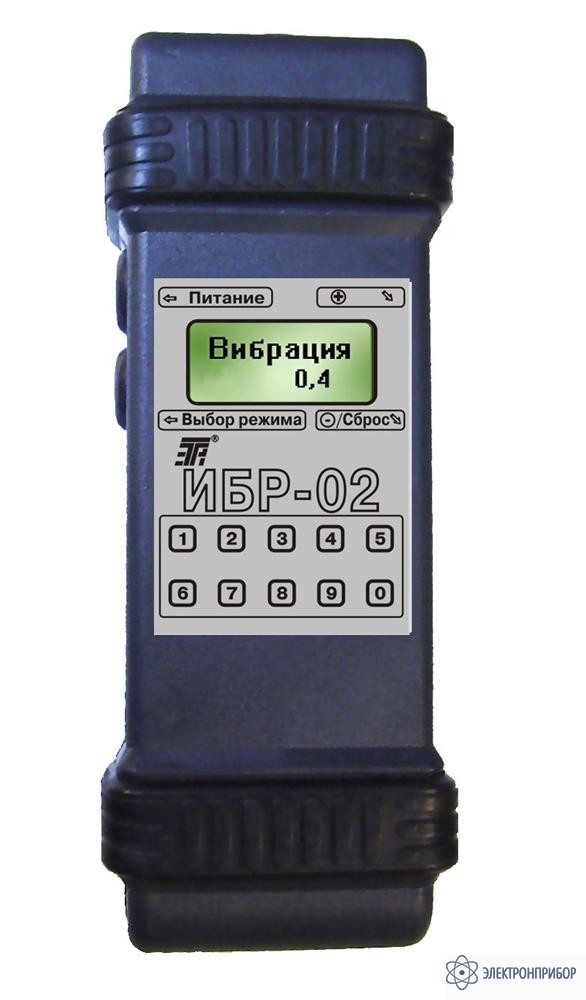

ИБР-02 — индикатор балансировщик роторов вращающихся машин

Код товара: 29659

  • Назначение ИБР-02:

    ИБР-02 предназначен для контроля вибрации вращающихся машин, динамической балансировки (одно- и двухплоскостной) их роторов в собственных подшипниках и обеспечивает:

    • оценку интенсивности вибрации машины;
    • определение частоты вращения ротора, виброскоростей на частоте вращения ротора и их фазовых углов;
    • автоматический расчёт корректирующих масс и углов коррекции.

    ИБР-02 предназначен для предприятий, эксплуатирующих или ремонтирующих вращающиеся машины с жестким ротором с частотой вращения от 300 до 15000 об/мин.

    Принцип работы индикатора ИБР-02:

    При контроле интенсивности вибрации измеряется виброскорость (среднеквадратическое значение (СКЗ)) в диапозоне 5 – 1000 Гц.
    При балансировке ротора определяются частота вращения ротора, виброскорости (СКЗ) на частоте вращения ротора и их фазовые углы при пробных пусках и с их помощью автоматически вычисляются корректирующие массы и углы коррекции.

  • Технические характеристики ИБР-02:

    контролируемый параметр при оценке интенсивности вибрации машины виброскорость (среднеквадратическое значение)
    динамический диапазон, мм/с 0,4-200
    частотный диапазон, Гц 5-1000
    индикация жидкокристаллическая алфавитно-цифровая (2 строки по 8 символов)
    способ определения фазового угла виброскорости визуальный с помощью луча встроенного стробоскопа, синхронизированного вибросигналом
    питание автономное или от внешнего блока питания
    напряжение питания, В 5,0 (-1,0 + 0,6)
    потребляемая мощность, Вт не более 1,2
    габаритные размеры, мм 205×80×50
    масса, кг не более 0,5

  • Комплект поставки ИБР-02

    № Наименование Количество
    1. ИБР-02 1
    2. аккумулятор (АА) 4
    3. блок питания БПИД-2 1
    4. датчик вибрации 1
    5. ручной щуп 1
    6. крепежный магнит 1
    7. руководство по эксплуатации 1
    8. футляр 1

  • Видео для ИБР-02

    • Диагностика и защита электродвигателей приборами ТЭТРА LTD.
