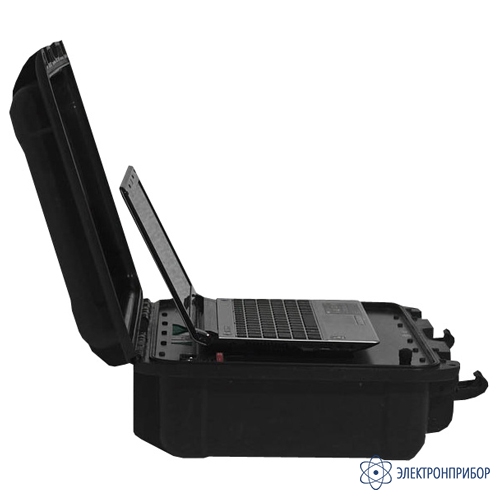

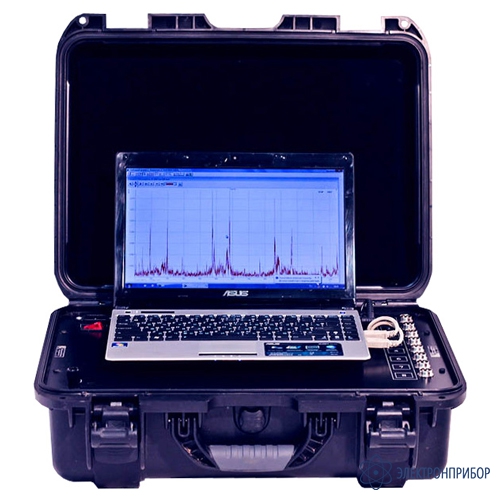

Камертон-А — прибор и экспертная система для диагностики устьевой арматуры

Код товара: 50446
  • 80159-20
    Прибор и экспертная система для диагностики устьевой арматуры Камертон-А Прибор и экспертная система для диагностики устьевой арматуры Камертон-А

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      80159-20 до 18.12.2030

    Описание прибора и экспертной система для диагностики устьевой арматуры Камертон-А:

    Назначением прибора Камертон-А является диагностика устьевой, фонтанной, нагнетательной арматуры неразрушающими методами вибрационной диагностики с целью определения остаточного ресурса, возможности их дальнейшей эксплуатации, ремонта или списания. Выпускается в разных исполнениях в зависимости от количества каналов (6-ти, 8ми, 16-ти, 32-х канальный).

    Метод вибрационной диагностики применим для арматуры различных марок и изготовителей и рекомендуется для проведения оперативного и массового контроля состояния арматуры.

    Диагностирование арматуры производится во время ее эксплуатации в полевых условиях.

    Назначение прибора и экспертной система для диагностики устьевой арматуры Камертон-А:

    • реализации контроля и оценки текущего технического состояния устьевой арматуры;
    • определения дефектов (наружные и внутренние полости и трещины различных величин) и отслеживания динамики их развития;
    • определения возможности дальнейшей эксплуатации контролируемых объектов без ремонта.

  • Технические характеристики прибора и экспертной система для диагностики устьевой арматуры Камертон-А:

    Параметр Значение
    Диапазон измерения виброускорения (пиковое значение), м/с2 от 0,3 до 400
    Диапазон измерения виброскорости (СКЗ), мм/с от 0,3 до 100
    Диапазон измерения виброперемещения (размах), мкм от 5 до 500
    Диапазоны рабочих частот, Гц:
    - при измерении виброускорения
    - при измерении виброскорости
    - при измерении виброперемещения
    от 5 до 5000
    от 5 до 1000
    от 5 до 200
    Собственные шумы, не более:
    - при измерении виброперемещения, мкм
    - при измерении виброскорости, мм/с
    - при измерении виброускорения, м/с2
    0,1
    0,1
    2,0
    Пределы допускаемой основной относительной погрешности при измерении параметров вибрации на базовой частоте, % ±5
    Неравномерность амплитудно - частотной характеристики (АЧХ) в диапазоне частот от 10 до 4000 Гц относительно базовой частоты, %, не более ±10
    Спад АЧХ на граничных частотах 5 и 5000 Гц , %, не более ± 25
    Число линий спектра от 100 до 51200
    Тип фильтрации Хэмминга
    Пределы допускаемой относительной дополнительной погрешности, вызванной изменением температуры окружающего воздуха, %, не более ±2,5
    Условия эксплуатации: диапазон рабочих температур, °C от -10 до +35
    Габаритные размеры, мм, не более 500 × 410 × 200
    Масса, кг, не более 12,5

  • Комплект поставки Камертон-А

    № Наименование Количество
    1 Комплект акселерометров с предусилителями 1
    2 Комплект аккумуляторных батарей для обеспечения автономной работы прибора (не менее 5 часов в режиме регистрации) 1
    3 Многоканальный синхронный аналогово-цифровой преобразователь (АЦП) 1
    4 Встроенный в кейс ноутбук с экспертной системой диагностики для отображения и обработки полученных сигналов и выдачи заключений о техническом состоянии оборудования 1

  • Дополнительная комплектация Камертон-А
