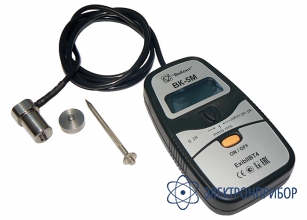

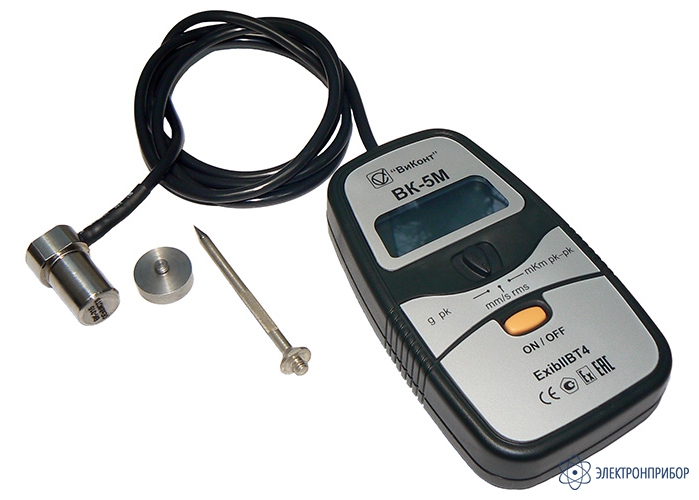

ВК-5М — виброметр

Код товара: 26637
  • 17587-08

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      17587-08 до 21.06.2028

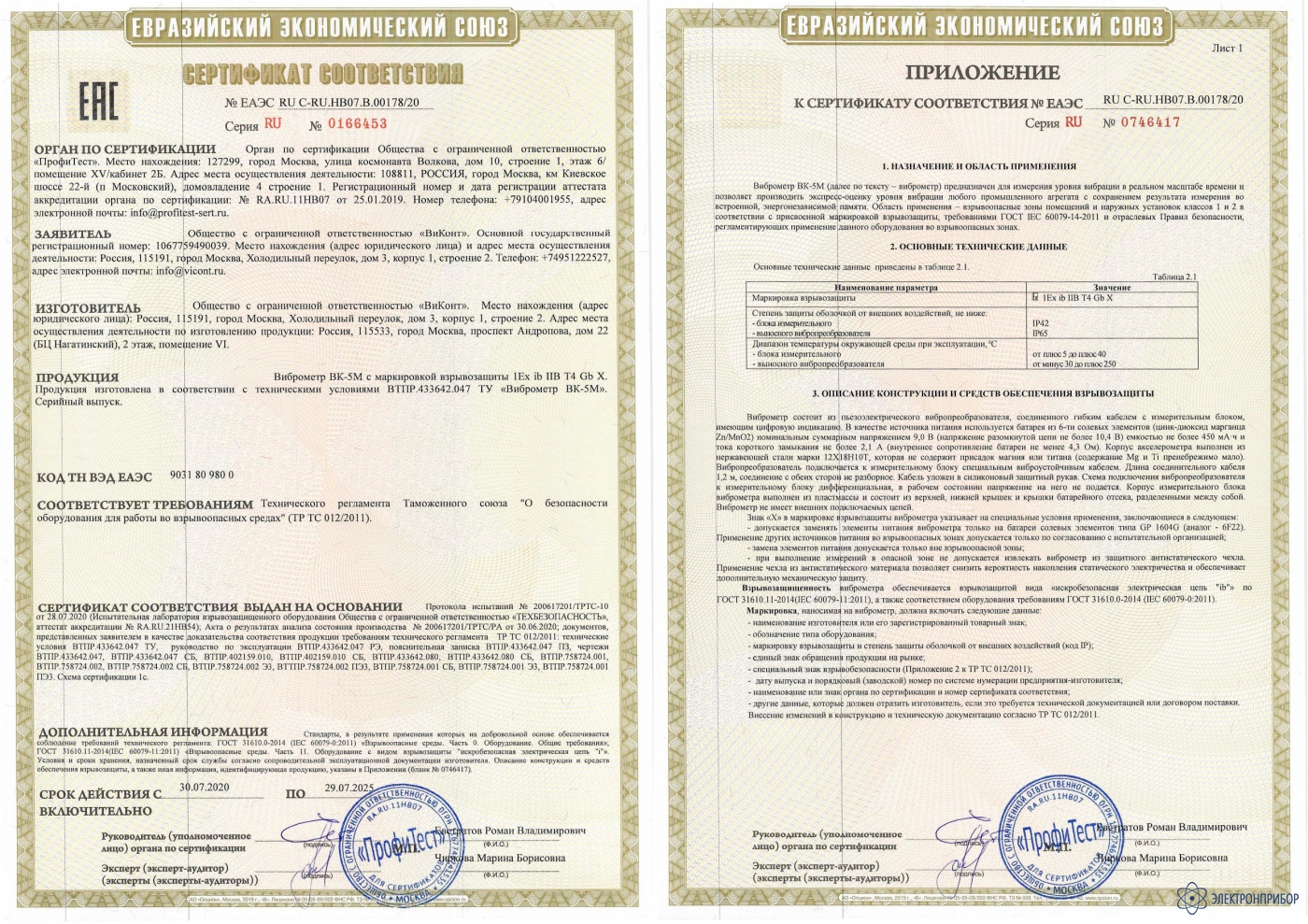

    Сертификаты

    Назначение виброметра ВК-5М:

    Миниатюрный виброметр ВК-5М предназначен для измерения виброускорения, виброскорости и размаха виброперемещения, и позволяет проводить экспресс-оценку уровня вибрации любого работающего промышленного агрегата.

    Особенности виброметра ВК-5М:

    • Измеряет истинное средне квадратическое значение виброскорости, размах виброперемещения, амплитуду виброускорения;
    • Имеет маркировку взрывозащиты "ExibllBT4";
    • В комплект поставки входит щуп и магнитный держатель;
    • Возможно крепление на шпильке М5;
    • Датчик защищен от перегрузок;
    • Прибор имеет индикацию разряда батарей;
    • Чехол для переноски, входящий в комплект, создает дополнительные удобства при работе.

  • Технические характеристики виброметра ВК-5М:

    Параметр Значение
    Диапазон измерений:
    - амплитуды виброускорения
    - средних квадратических значений (СКЗ) виброскорости
    - размахов виброперемещений
    0,1 - 100 м/с2;
    1,0 - 70 мм/с;
    5 - 700 мкм
    Рабочий частотный диапазон:
    - при измерении виброускорений
    - при измерении виброскорости
    - при измерении виброперемещений
    10 - 1000 Гц;
    10 - 1000 Гц;
    10 - 300 Гц
    Пределы допускаемой основной относительной погрешности измерения на базовой частоте 45 Гц не более по виброускорению:
    - в диапазоне от 3 до 100 м/с2
    - в диапазоне от 0,1 до 3 м/с2

    ±5%;
    ±10%
    Пределы допускаемой основной относительной погрешности измерения на базовой частоте 45 Гц не более по виброскорости:
    - в диапазоне от 2 до 70 мм/с
    - в диапазоне от 1 до 2 мм/с

    ±5%;
    ±10%
    Пределы допускаемой основной относительной погрешности измерения на базовой частоте 45 Гц не более по виброперемещению:
    - в диапазоне от 10 до 700 мкм;
    - в диапазоне от 5 до 10 мкм

    ±5%;
    ±10%
    Неравномерность амплитудно-частотной характеристики не более:
    - по виброускорению и по виброскорости в диапазоне частот (20 - 750) Гц
    - по виброперемещению в диапазоне частот (20 - 300) Гц
    ±10%;
    ±10%
    Неравномерность АЧХ (спад) не более:
    - по виброускорению и по виброскорости на частотах 10 Гц и 1000 Гц
    - по виброперемещению на частоте 10 Гц
    -30%;
    -30%
    Относительный коэффициент поперечного преобразования вибропреобразователя на базовой частоте 45 Гц не более 5%
    Питание от алкалиновой батареи "Крона", 6LR61, GP 1604G, напряжение 9 В
    Продолжительность непрерывной работы виброметра не менее 8 час
    Продолжительность работы виброметра с одним комплектом батарей не менее 50 час
    Время установления рабочего режима виброметра не более 20 сек
    Нормальные условия эксплуатации:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха при температуре воздуха 25°C, % не более, %
    - атмосферное давление, мм рт. ст.
    от +15 до +25;
    80;
    от 630 до 800
    Рабочие условия эксплуатации:
    - температура окружающего воздуха для измерительного блока, °C
    - температура окружающего воздуха для вибропреобразователя, °C
    - относительная влажность воздуха при температуре воздуха 30°C, %
    - атмосферное давление, мм. рт. ст.
    от +5 до +40;
    от -30 до +250;
    от 40 до 80;
    от 630 до 800
    Предельные условия транспортирования и хранения:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха при температуре воздуха 35°C,% не более
    - атмосферное давление, мм. рт. ст.
    от -50 до +50;
    95;
    от 630 до 800
    Габаритные размеры, не более:
    - измерительного блока
    - вибропреобразователя
    124 х 72 х 25 мм;
    ∅20 х 30 мм
    Длина соединительного кабеля, не более 1,2 м
    Масса виброметра (без чехла), не более 250 г

  • Комплект поставки ВК-5М

    № Наименование Количество
    1 Блок измерительный ВК-5М 1
    2 Вибропреобразователь ВК-315 1
    3 Соединительный кабель 1
    4 Батарея питания 1
    5 Съемный магнитный держатель 1
    6 Щуп для измерения вибрации в труднодоступных местах 1
    7 Чехол 1
    8 Паспорт 1
    9 Руководство по эксплуатации с методикой поверки  1
