АГАТ 2, АГАТ2

Приборы измерения вибрации вращающегося оборудования

АГАТ-2 — 2-х канальный анализатор вибрации, балансировочный прибор, сборщик данных

Код товара: 72872
  • 87644-22
    2 варианта исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      87644-22 до 14.12.2027

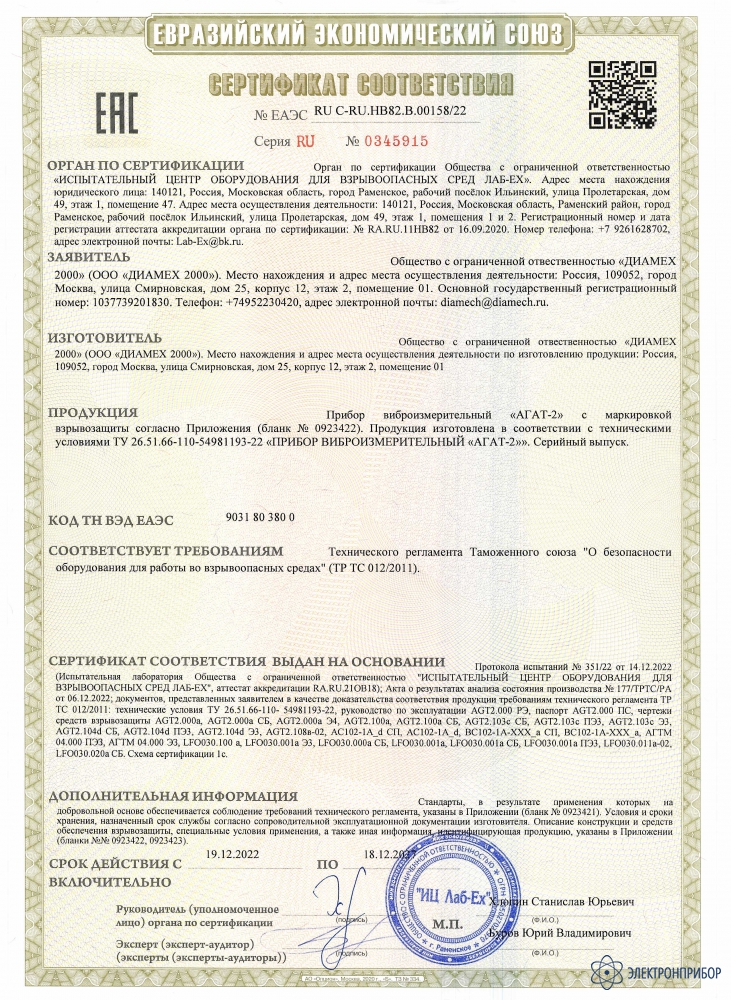

    Сертификаты

    Описание 2-х канального анализатора вибрации, балансировочного прибора, сборщика данных АГАТ-2:

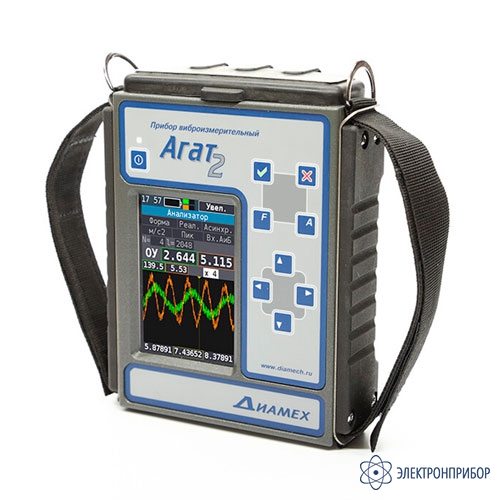

    АГАТ-2 - новый анализатор вибрации / балансировочный прибор / сборщик данных, пришедший на смену популярному виброанализатору АГАТ-М.

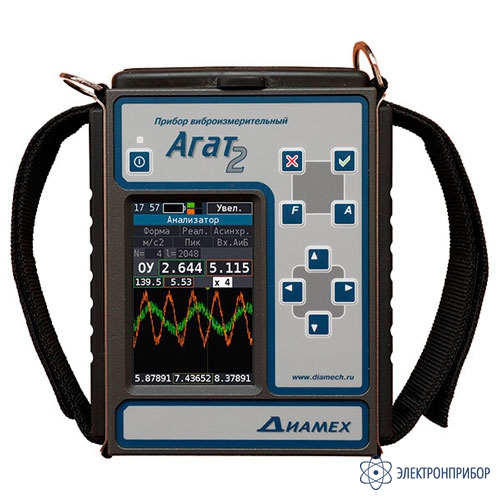

    Простой понятный интерфейс пользователя с пошаговым сценарием, два синхронных измерительных канала, компактные размеры и небольшой вес, надежный прочный фрезерованный алюминиевый корпус, цветной дисплей и сменная аккумуляторная батарея стандартного типоразмера 18650.

    АГАТ-2 позволяет проводить измерения общего уровня вибрации, амплитуды / фазы первой гармонической составляющей оборотной частоты, выполнять спектральный анализ вибрационных сигналов и их форм, проводить построение орбиты временных сигналов, выполнять измерения собственных частот.

    В приборе реализована возможность записи дампов для проведения диагностики подшипников качения с помощью специальной он-лайн программы.

    АГАТ-2 позволяет получить одно и двухканальные синхронные характеристики (разгон/выбег) по первой гармонической составляющей оборотной частоты, а также временные характеристики общего уровня, амплитуды/фазы, пик-фактора.

    Прибор позволяет выполнять динамическую балансировку роторов с использованием до 2-х плоскостей коррекции и до 4-х измерительных точек по понятной пошаговой программе.

    В режиме сборщика данных реализована возможность загрузки в прибор изображений агрегатов с привязанными точками контроля.

    Особенности 2-х канального анализатора вибрации, балансировочного прибора, сборщика данных АГАТ-2:

    • анализатор вибрации, сборщик данных, балансировочный прибор и накопитель дампов для диагностики подшипников качения;
    • высокая скорость и точность измерения параметров вибрации;
    • широкий частотный диапазон измерений (2...10000 Гц);
    • возможность синхронного измерения скоростной характеристики по 2-м каналам;
    • надежность измерения оборотной частоты с использованием лазерного отметчика оборотов;
    • удобный и легкий в освоении пользовательский интерфейс;
    • неограниченное время хранения данных в энергонезависимой памяти (от 8 Гб);
    • цветной графический дисплей высокой четкости;
    • цельнофрезерованный алюминиевый корпус;
    • полная автономность, возможность разгрузки данных в ПК через стандартный интерфейс USB;
    • программа для накопления и обработки данных замеров "МАЛАХИТ" в комплекте;

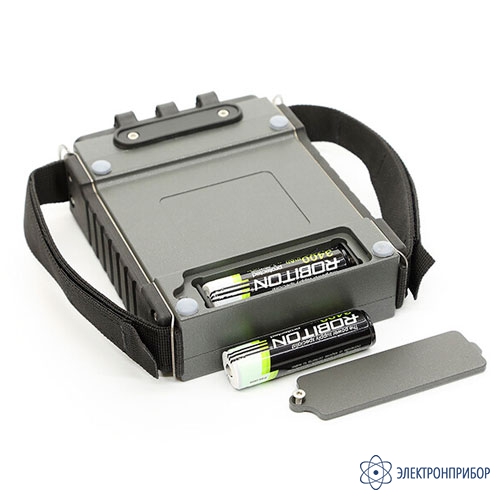

    • съемный Li-Ion аккумулятор стандартного типоразмера 18650.

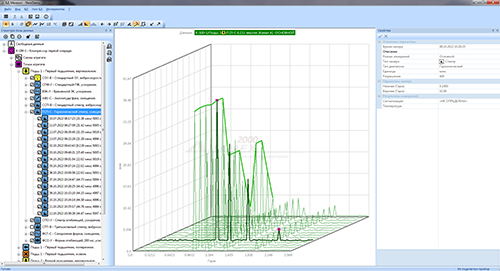

    Программное обеспечение МАЛАХИТ:

    Программное обеспечение вибрационного мониторинга МАЛАХИТ предназначено для сбора, хранения, систематизации и анализа данных виброобследований, а также для автоматизации измерений при работе прибора в режиме сборщика данных.

    Программное обеспечение используется совместно с анализаторами вибрации КВАРЦ-2 и АГАТ-2 и существенно упрощает решение задач вибрационной диагностики оборудования.

    Программное обеспечение МАЛАХИТ разработано для использования в 32 и 64-разрядных операционных системах WINDOWS. База данных имеет оригинальную специально разработанную структуру, обеспечивающую максимальную скорость работы и эффективную защиту от экстремальных сбоев. Программному обеспечению требуется небольшие объемы оперативной и дисковой памяти.

    Программное обеспечение МАЛАХИТ спроектировано в максимально доступной форме, с понятным, самообучающим интерфейсом, предусмотрены оперативные подсказки по всем пунктам.

    Варианты исполнения 2-х канального анализатора вибрации, балансировочного прибора, сборщика данных АГАТ-2:

    2-х канальный анализатор вибрации, балансировочный прибор, сборщик данных АГАТ-2 поставляется в двух модификациях, отличающихся наличием взрывозащиты:

  • Технические характеристики 2-х канального анализатора вибрации, балансировочного прибора, сборщика данных АГАТ-2:

    Параметр Значение
    Частотный диапазон 2 - 10000 Гц
    Каналы измерения вибрации 2 независимых синхронных
    Тип подключаемых датчиков
    Датчики вибрации Пьезоэлектрические ICP
    Функции обработки
    Общий уровень, амплитуда/фаза, спектр, форма сигнала, спектр огибающей, 1/3-октавный спектр, пик-фактор, одно- и двухканальный выбег и временные характеристики, определение собственных частот, орбита, дамп сигнала
    Основные режимы работы
    Анализатор вибрации
    Cборщик данных - функции периодического мониторинга
    Балансировочный прибор - до 2 плоскостей коррекции, до 4 измерительных точек
    Диагностика подшипников - автоматическая диагностика состояния подшипника на основе записанного дампа сигнала с использованием дополнительного ПО
    Количество линий спектра 100, 200, 400, 800, 1600
    Длина выборки сигналов 256, 512, 1024, 2048, 4096
    Корпус, клавиатура, дисплей, связь с ПК
    Степень защиты IP 54
    Маркировка взрывозащиты (для взрывозащищенной версии прибора) 2ExicIIBT5GcX
    Корпус Алюминиевый, цельнофрезерованный
    Клавиатура Мембранная, пыле-, влагозащищенная
    Дисплей Цветной, жидкокристаллический 320х480 точек

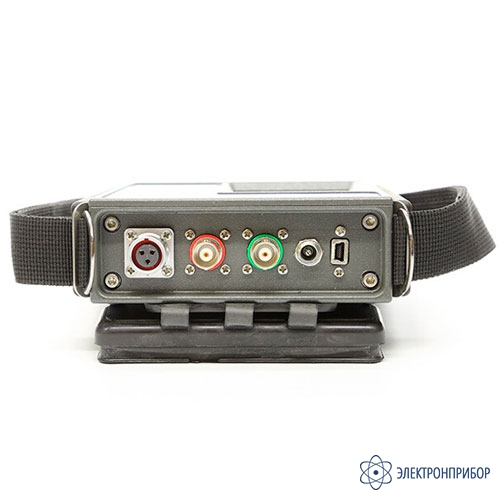

    Связь с ПК USB
    Память Энергонезависимая, 8 Гб (возможность увеличения до 32 Гб)
    Питание, условия эксплуатации
    Используемый аккумулятор 3400 мАч, Li-Ion 18650 с встроенной защитой
    Длительность работы от аккумулятора Не менее 6 часов
    Условия эксплуатации -10 … +40 °C
    Физические параметры
    Габариты 150 х 115 х 42 мм
    Масса прибора с аккумулятором / стандартного комплекта 720 г / 3500 г

  • Комплект поставки АГАТ-2

    № Наименование Количество
    1 Блок измерительный БИ-160 1
    2 Датчик вибрации (пьезоакселерометр) 2
    3 Установочный магнит для датчика для плоских поверхностей 1
    4 Установочный магнит для датчика для неровных поверхностей 1
    5 Щуп измерительный для датчика вибрации 1

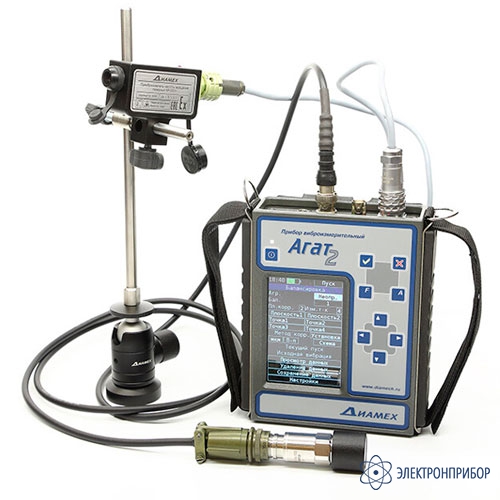

    6 Лазерный отметчик КР-020Л с магнитной стойкой 1
    7 Метка светоотражающая для лазерного отметчика 100
    8 Кабель к датчику вибрации длиной 1,5 м 1
    9 Кабель к датчику вибрации длиной 6 м 2
    10 Кабель к лазерному отметчику длиной 6 м 1
    11 Кабель USB для связи с ПК 1
    12 Программное обеспечение МАЛАХИТ 1
    13 Блок сетевого питания 1
    14 Аккумуляторная батарея 3400 мАч, тип 18650 (установлена внутри измерительного блока) 1
    15 Сумка для транспортировки прибора и принадлежностей 1
    16 Паспорт 1
    17 Руководство по эксплуатации 1
    18 Инструкция на Flash-диске 1

  • Модификации АГАТ-2
