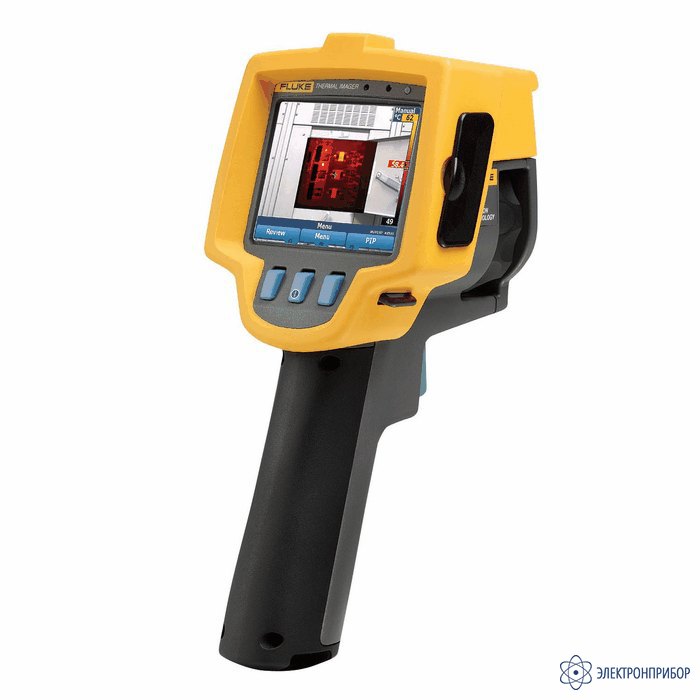

Fluke TiR27 — тепловизор для диагностики зданий

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Госреестр РФ

      49178-12

    • Производитель

      Fluke Industrial, США

    • Артикул

      4000308

    Назначение тепловизора Fluke TiR27:

    Созданный специально для специалистов технического надзора за строительством, прибор Fluke TiR27 обеспечивает превосходное качество изображения, гибкость и обладает большими функциональными возможностями без каких либо компромиссов. Благодаря высокому ИК-разрешению 240x180, превосходной пространственной разрешающей способности и дисплею высокого разрешения прибор TiR27 обеспечивает более высокую четкость изображений, чем у конкурирующих моделей, и предоставляет возможность создания впечатляющих отчетов, благодаря ПО SmartView®, которое входит в комплект поставки. Ищете ли вы утечки тепла, течи в кровле или проблемы, связанные с повышенной влажностью, тепловизоры Fluke TiR27 предлагают проверенную и зарекомендовавшую себя технологию, которая изменит правила игры, исключив догадки из процесса поиска проблем и предоставит их решения.

    Благодаря прочному корпусу, встроенной крышке объектива, защищенному дисплею и испытаниям на падения с высоты 2 метра, прибор TiR27 может работать в самых суровых условиях.

    Простота регистрации изображений и возможность анализа данных непосредственно в самом приборе, обеспеченные Fluke, могут считаться величайшим технологическим прорывом в термографии. Простым нажатием пальца можно перейти из режима ручной фокусировки к режиму кадр-в-кадре и даже записи голосового комментария.

    Также благодаря запатентованной технологии Fluke IR-Fusion® в приборе Fluke TiR27 возможно точное наложение изображения в ИК и видимом участках спектра, что позволяет лучше рассмотреть причину неполадок.

    Особенности тепловизора Fluke TiR27:

    Высочайшее качество изображения

    • Благодаря приемнику излучения с разрешением 240x180 обеспечивает высокую четкость изображений, необходимую для выявления неисправностей.
    • Возможность выявления малейших отклонений температуры, являющихся признаками возможной неисправности, благодаря превосходной тепловой чувствительности (NETD).
    • Автоматическое выравнивание (коррекция параллакса) визуального и инфракрасного изображений при помощи запатентованной технологии Fluke IR-Fusion®
    • Для увеличения универсальности прибора и для выполнения специальных работ в наличии имеются дополнительные телеобъективы и широкоугольные объективы. (легкая установка в рабочих условиях).

    Простые в использовании

    • Сменные аккумуляторные батареи обеспечивают максимальную гибкость использования, независимо от того, где вам придется работать.
    • Интуитивно понятное и простое в использовании меню, управляемое только тремя кнопками — навигация простым нажатием кнопки.
    • Нет необходимости носить с собой блокнот и ручку — записывайте голосовые сообщения в тепловизор. Голосовые комментарии можно записывать для каждого снятого изображения. Голосовые комментарии сохраняются вместе с изображениями для обращения к ним в будущем.
    • Возможность фокусировки при съемке одной рукой, коррекция коэффициента излучения, коррекция пропускания атмосферы позволяют повысить точность измерений в большинстве случаев.
    • Наручный ремешок, регулируемый для правой или левой руки.
    • В комплекте содержится все необходимое для нормальной эксплуатации.

    Прочные

    • Оптимальная конструкция для использования в тяжелых рабочих условиях.
    • Разработан и проверен на ударопрочность при падении с высоты 2 м для полного спокойствия пользователя - Когда вы последний раз роняли инструмент?
    • Защищен от воздействия пыли и воды — протестирован на степень защиты IP54.
  • Технические характеристики тепловизора Fluke TiR27:

    Температура
    Диапазон измеряемых температур (не калибруется ниже –10 °C) от -20 °C до +150 °C (от -4 °F до +302 °F)
    Погрешность измерения температуры ± 2 °C или 2% (при номинальной температуре 25 °C, выбирается большее значение)
    Экранная подстройка коэффициента излучения Да
    Экранная компенсация фоновой температуры Да
    Экранная подстройка пропускания Да
    Качество изображений
    Частота обновления изображения 9 Гц
    Тип приемника излучения Матрица в фокальной плоскости, неохлаждаемый микроболометр, 240 x 180 пикселей
    Всего пикселей, тыс. 43.2
    Тепловая чувствительность (NETD) ≤ 0,045 °C при температуре объекта 30 °C (50 мК)
    Спектральный диапазон ИК 7,5 мкм - 14 мкм (длинноволновый)
    Фотокамера видимого диапазона Для промышленного применения, 2,0 мегапиксела
    Минимальное расстояние фокусировки 46 см
    Стандартный тип инфракрасных объективов
    • Поле зрения: 23 ° x 17 °
    • Пространственная разрешающая способность (IFOV): 1,67 мрад
    • Минимальное фокусное расстояние: 15 см
    Инфракрасные телеобъективы, по отдельному заказу
    • Поле зрения: 11,5 ° x 8,7 °
    • Пространственная разрешающая способность (IFOV): 0,84 мрад
    • Минимальное фокусное расстояние: 45 см
    Широкоугольные инфракрасные объективы, по отдельному заказу
    • Поле зрения: 46 ° x 34
    • Пространственная разрешающая способность (IFOV): 3,34 мрад
    • Минимальное фокусное расстояние: 7,5 см
    Механизм фокусировки Ручной, при помощи одной руки, с использованием функции Smart Focus
    Представление изображений
    Цветовые палитры
    • Стандартная: "Горячий металл", сине-красная, высокого контраста, желтая, желтая инвертированная, цвета нагрева метала, градации серого, градации серого инвертированная
    • Ultra Contrast™ (сверхвысококонтрастная): "Горячий металл" Ultra, сине-красная Ultra, высокого контраста Ultra, желтая Ultra, желтая инвертированная Ultra, цвета нагрева метала Ultra, градации серого Ultra, градации серого инвертированная Ultra
    Уровень и диапазон Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах
    Быстрое автоматическое переключение между ручным и автоматическим режимами Да
    Быстрая автоматическая смена масштаба в ручном режиме Да
    Минимальный диапазон (в ручном режиме) 2,0 °C
    Минимальный диапазон (в автоматическом режиме) 3 °C
    Сведения о технологии IR-Fusion®
    Автоматическое выравнивание (с коррекцией параллакса) наложения видимого и инфракрасного изображений Да
    Режим Picture-In-Picture (PIP - Кадр в кадре) Три уровня смешивания на дисплее с ИК-изображением в центре дисплея
    Полноэкранное инфракрасное изображение Три уровня смешивания на дисплее с ИК-изображением в центре дисплея
    Цветовая индикация аномалий (аномалий температуры) Цветовая сигнализация точки росы (выбираемая пользователем)
    Съемка изображений и хранение данных
    Механизм съемки, просмотра и сохранения изображений позволяет настроить палитру, смешивание, уровень, ширину диапазона, режим IR-Fusion®, коэффициент излучения, компенсацию температуры фона и коррекцию пропускания на полученном изображении перед его сохранением.
    Голосовая аннотация Максимальное время записи одного изображения - 60 секунд, возможен просмотр записи на тепловизоре
    Носитель Возможность съемки, просмотра и сохранения изображений одной рукой
    Форматы файлов Карта памяти SD Memory Card (Карта памяти емкостью 2 Гб вмещает не менее 1200 полных радиометрических инфракрасных изображений (.is2) и связанных видимых изображений, звуковые аннотации длиной 60 секунд для каждого изображения или 3000 обычных растровых (.bmp) изображений, или 3000 изображений в формате (.jpeg); данные с карты можно загрузить в компьютер через универсальное устройство считывания карт памяти с разъемом USB
    Форматы файлов, в которые можно экспортировать изображение с помощью ПО SmartView®
    • Нерадиометрические (.bmp) или (.jpeg), или полностью радиометрические (.is2)
    • Для анализа нерадиометрических (.bmp) или (.jpeg) файлов не требуется специальной программы
    Общие характеристики
    Рабочая температура от -10 °C до +50 °C (от 14 °F до 122 °F)
    Температура хранения от -20 °C до +50 °C без аккумулятора
    Относительная влажность от 10 % до 95 % без конденсации
    Дисплей Цветной ЖК-дисплей VGA (640x480) размером 9,1 см ландшафтной ориентации с подсветкой и прозрачной защитной крышкой
    Органы управления и настройки
    • Температурная шкала (°C/°F), выбираемая пользователем
    • Выбор языка
    • Установка даты/времени
    • Выбор коэффициента излучения
    • Компенсация температуры фона
    • Коррекция пропускания
    • Индикация горячих или холодных точек, а также центральной точки на изображении по выбору пользователя (другие пользовательские метки и формы в ПО SmartView®)
    • Цветовая сигнализация по точке росы (низкотемпературная)
    • Выбираемая пользователем подсветка: "Полная яркость" или "Авто
    • Возможность настройки информационного дисплея
    Программное обеспечение ПО SmartView® для полного анализа данных и составления отчетов входит в комплект поставки
    Батареи Две литиево-ионные быстросменные батареи с пятисегментным светодиодным индикатором, отображающим уровень заряда
    Время работы батареи Время безостановочной работы одного комплекта батарей составляет более 4 часов (при 50% яркости ЖК-дисплея)
    Время зарядки аккумуляторов Полная зарядка - 2,5 часа
    Зарядка аккумуляторов выполняется от сети переменного тока Двухсекционное зарядное устройство для батарей (от 110 до 220 В перем. тока, 50/60 Гц) (входит в комплект поставки), или зарядка батарей непосредственно в тепловизоре. В комплект входит набор сетевых переходников. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В).
    Питание от сети Прибор может получать питание от сети через сетевой адаптер (от 110 до 220 В перем. тока, 50/60 Гц), который входит в комплект поставки. В комплект входит набор сетевых переходников.
    Функции энергосбережения Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия
    Стандарты безопасности CSA (US и CAN): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01
    Электромагнитная совместимость Отвечает всем требованиям EN61326-1:2006
    Маркировка "C Tick" IEC/EN 61326-1
    US FCC CFR 47, часть 15, класс В
    Вибрация 0,03 g2/Гц (3,8 единиц среднекв. ускорения), IEC 68-2-6
    Ударопрочность: 25 G, IEC 68-2-29
    Тест на падение 2 м со стандартным объективом
    Размеры (В x Ш x Д) 27,7 x 12,2 x 17,0 см
    Масса (с батареей) 1,05 кг
    Класс защиты корпуса Класс защиты IP54 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления)
    Рекомендуемый интервал калибровки Два года (при нормальной эксплуатации и нормальном износе)
    Поддерживаемые языки Чешский, английский, финский, французский, немецкий, итальянский, японский, корейский, польский, португальский, русский, китайский упрощенный, испанский, шведский, китайский традиционный и турецкий
  • Комплект поставки Fluke TiR27

    Наименование Количество
    1. Прибор 1
    2. Карта памяти SD 2 ГБ 1
    3. Программное обеспечение SmartView® для анализа и составления отчетов 1
    4. Многофункциональное устройство чтения карт памяти для загрузки изображений на компьютер 1
    5. Прочный жесткий футляр для переноски и портативный мягкий футляр для переноски 1
    6. Ручной ремешок, для использования с правой или левой рукой 1
    7. Литий-ионный сменный интеллектуальный аккумулятор 2
    8. Сетевое зарядное устройство/источник питания и внешнее зарядное устройство с двумя секциями для зарядки аккумуляторов и сетевыми 1
    9. Печатные руководства пользователя (16 языков) 1
