ПАРМА УАЧР 12, ПАРМАУАЧР12

Средства релейной защиты и автоматики

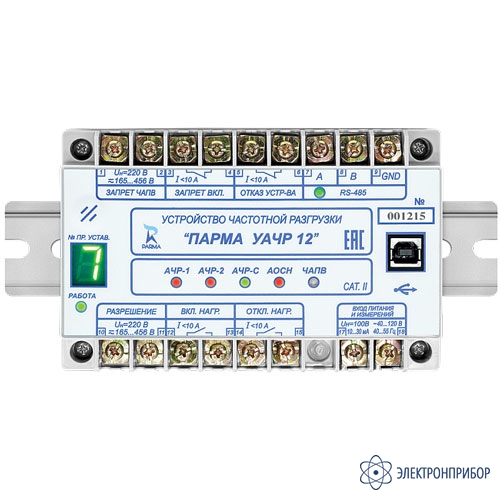

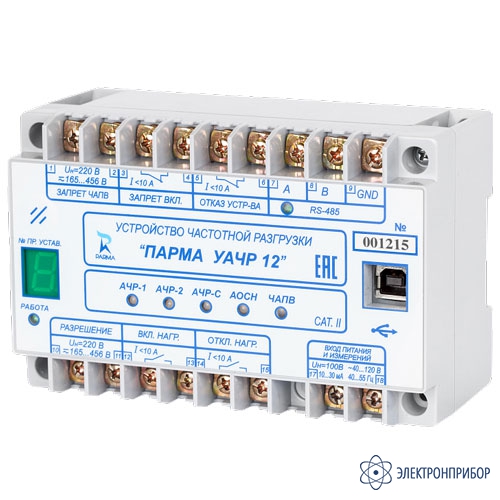

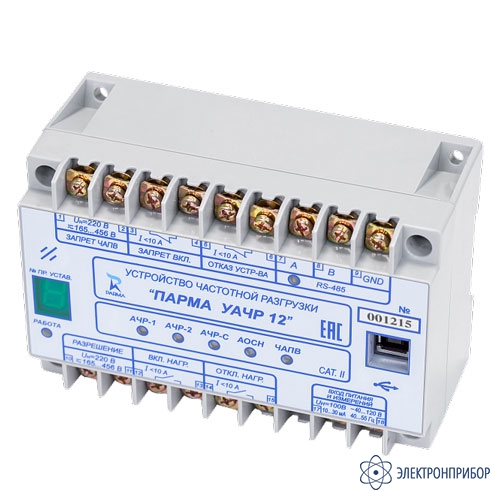

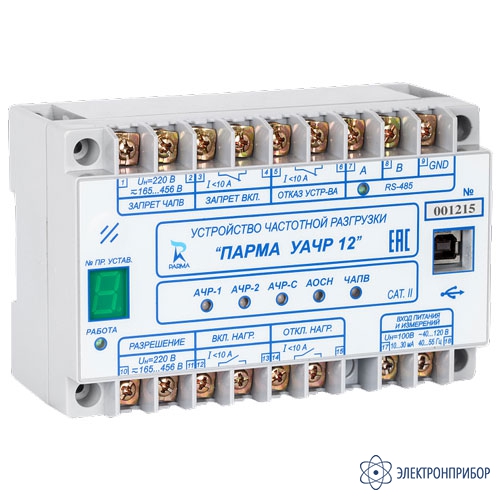

ПАРМА УАЧР 12 — устройство частотной разгрузки

Код товара: 37673
  • Назначение устройства частотной разгрузки ПАРМА УАЧР 12:

    Устройство частотной разгрузки ПАРМА УАЧР 12 предназначено для ликвидации дефицита активной мощности в сети путём автоматического отключения потребителей при снижении частоты с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении частоты, а также для ликвидации дефицита реактивной мощности в сети путём отключения потребителей при снижении напряжения, с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении напряжения.

    ПАРМА УАЧР 12 может выполнять функции делительной автоматики, использоваться на электростанциях и подстанциях энергосистем, а также как устройство локальной противоаварийной автоматики сетей 0,4 кВ в составе системы автоматического управления нагрузкой.

    Описание устройства частотной разгрузки ПАРМА УАЧР 12:

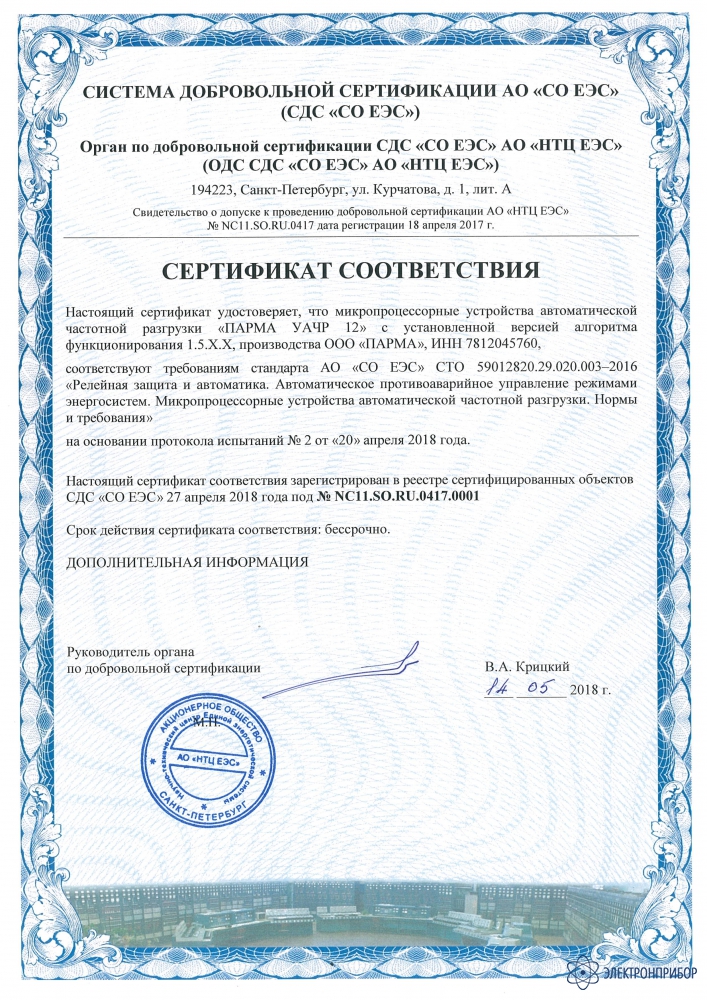

    ПАРМА УАЧР 12 - первое в России микропроцессорное устройство частотной разгрузки, получившее сертификат соответствия требованиям стандарта организации АО «СО ЕЭС» СТО 59012820.29.020.003-2016 «Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Микропроцессорные устройства автоматической частотной разгрузки. Нормы и требования» № NC11.SO.RU.0417.0001.

    Одно устройство ПАРМА УАЧР 12 может заменить типовую схему АЧР, выполненную на микроэлектронных или электромеханических реле типа РСГ-11; РЧ-1, РЧ-2 и УРЧ-ЗМ.

    Основные функции:

    • АЧР-1 - быстродействующая частотная разгрузка с возможностью блокирования по скорости снижения частоты;
    • АЧР-2 - частотная разгрузка с возможностью ввода ускорения при снижении напряжения;
    • АЧР-С - дополнительная частотная разгрузка (ДАР), обеспечивает отключение нагрузки с учётом информации о скорости снижения частоты в энергосистеме;
    • АОСН - отключение нагрузки при снижении напряжения, с возможностью контроля скорости снижения напряжения;
    • ЧАПВ - автоматическое повторное включение по частоте и напряжению для восстановления питания ранее отключённых потребителей;
    • Журнал на 234 события;
    • Осциллограф аварийных процессов (семь осциллограмм по 3 с);
    • Подключение к компьютеру осуществляется через USB-порт или по интерфейсу RS-485;
    • Возможно объединение нескольких устройств в сеть;
    • Протоколы обмена: MODBUS RTU, MODBUS ASCII и МЭК 60870-5-101.

    ПАРМА УАЧР 12 изготавливается в двух исполнениях для сетей с номинальным напряжением:
    Устройство частотной разгрузки ПАРМА УАЧР 12 (100В) – Uн=100 В – для подключения к цепям переменного тока с номинальным напряжением 100 В;
    – Устройство частотной разгрузки ПАРМА УАЧР 12 (380В) – Uн=380 В –для подключения к цепям переменного тока с номинальным напряжением 380 В.

    Особенности устройства частотной разгрузки ПАРМА УАЧР 12:

    • Многофункциональное микропроцессорное устройство по цене электромеханических реле;
    • Простота монтажа, наладки и обслуживания;
    • Стабильность параметров;
    • Надёжность функционирования;
    • Лёгкость интеграции в АСУ ТП;
    • Высокая информативность;
    • Низкая цена;
    • Малые габариты;
    • Большие возможности.
  • Технические характеристики устройства частотной разгрузки ПАРМА УАЧР 12:

    Диапазоны измерения и пределы допускаемой погрешности измерения
    Измеряемая величина Диапазон измерения Пределы допускаемой погрешности измерения
    Действующее значение напряжения Для ПАРМА УАЧР 12 (100В)
    От 30 до 120 В
    ẟ = ± 0,5 %
    Для ПАРМА УАЧР 12 (380В) От 114 до 456 В
    Скорость изменения напряжения До 30 В/с -
    Частота От 40,00 до 55,00 Гц ∆ = ± 0,02 Гц
    Скорость изменения частоты До 20 Гц/с -
    Характеристики дискретных входов и реле
    Наименование характеристики Значение Примечания
    Дискретные входы
    Номинальное напряжение, В 220 В -
    Максимальное входное напряжение Uмакс, В 456 -
    Устойчивость к перегрузке при 120 % от Uмакс Неограниченно -
    Напряжение устойчивого срабатывания, В, не более 165 Постоянный ток
    Напряжение устойчивого несрабатывания, В, не менее 141 Постоянный ток
    Входной ток, мА 10 - 15 Импульсный
    Реле
    Максимальное коммутируемое напряжение, В 250 -
    Ток замыкания и удержания, А, не более 10 -
    Ток размыкания постоянного напряжения при активно-индуктивной нагрузке, А, не более 0,15 С постоянной времени L/R = 40 мс
    Тип контактов выходных реле  "ВКЛ. НАГР." Замыкающий -
    "ОТКЛ. НАГР." Замыкающий
    "ЗАПРЕТ ВКЛ." Размыкающий
    "ОТКАЗ УСТР-ВА" Размыкающий
    Общие характеристики
    Параметр Значение
    Электрическое сопротивление изоляции между входными и выходными цепями УАЧР, электрически не связанными между собой в холодном состоянии) При нормальных условиях Не менее 100 МОм
    При повышенной влажности Не менее 1 МОм
    Время готовности после включения питания Не более 1 с
    Потребляемая мощность Для ПАРМА УАЧР 12 (100В) Не более 5 Вт
    Для ПАРМА УАЧР 12 (380В) Не более 6 Вт
    Параметры электропитания Для ПАРМА УАЧР 12 (100В) От 40 до 120 В
    Для ПАРМА УАЧР 12 (380В) От 114 до 456 В
    Частота напряжения питания От 40 до 55 Гц
    Средняя наработка на отказ не менее 125 000 ч
    Время непрерывной работы УАЧР Неограниченно
    Рабочие условия эксплуатации Температура окружающего воздуха От -40 до +55 °С
    Относительная влажность воздуха 93 % при +30 °С
    Атмосферное давление От 84,3 до 106,7 кПа (от 630 до 800 мм ртутного столба)
    Габаритные размеры, не более 140 х 90 х 64 мм
    Масса, не более 0,5 кг
  • Комплект поставки ПАРМА УАЧР 12

    Наименование Количество
    1 Устройство частотной разгрузки ПАРМА УАЧР 12 в соответствующей модификации 1
    2 Компакт-диск с ПО и руководством по эксплуатации 1
    3 Наклейка пылезащитная "Держать закрытым" 4
    4 Описанием протоколов обмена 1
    5 Руководством по эксплуатации 1
    6 Упаковочная коробка 1
    7 Кабель USB 2.0 A-В для подключения к ПК 1
    8 Формуляр 1
  • Модификации ПАРМА УАЧР 12

    Подберите модификацию по параметрам

    Для подключения к цепям переменного тока с номинальным напряжением
