ПАРМА УАЧР 12, ПАРМАУАЧР12

Средства релейной защиты и автоматики

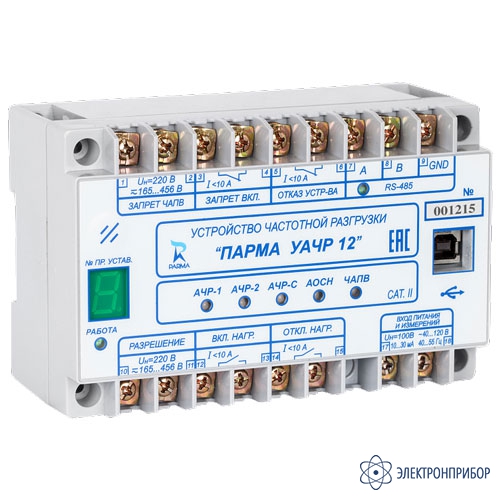

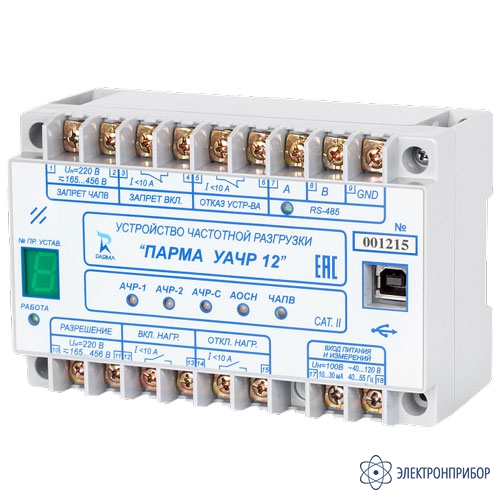

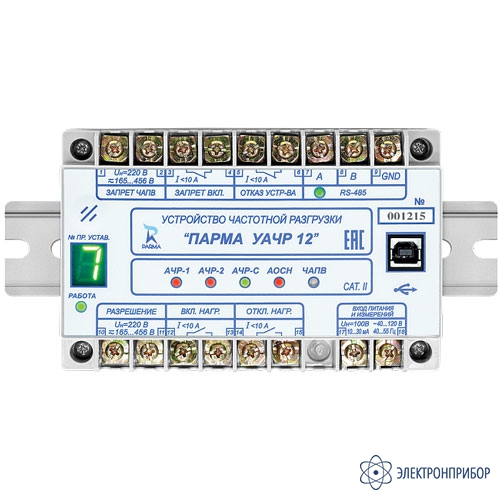

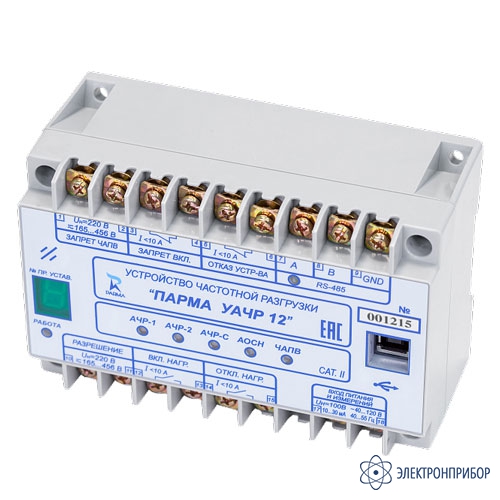

ПАРМА УАЧР 12 (100В) — устройство частотной разгрузки

Код товара: 59823
  • Устройство частотной разгрузки ПАРМА УАЧР 12 (100В) Устройство частотной разгрузки ПАРМА УАЧР 12 (100В) Устройство частотной разгрузки ПАРМА УАЧР 12 (100В) Устройство частотной разгрузки ПАРМА УАЧР 12 (100В)
    Является модификацией ПАРМА УАЧР 12

    Сертификаты

    Назначение устройства частотной разгрузки ПАРМА УАЧР 12 (100В):

    Устройство частотной разгрузки ПАРМА УАЧР 12 (100В)​ предназначено для ликвидации дефицита активной мощности в сети путём автоматического отключения потребителей при снижении частоты с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении частоты, а также для ликвидации дефицита реактивной мощности в сети путём отключения потребителей при снижении напряжения, с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении напряжения.

    ПАРМА УАЧР 12 (100В)​ может выполнять функции делительной автоматики, использоваться на электростанциях и подстанциях энергосистем, а также как устройство локальной противоаварийной автоматики сетей 0,4 кВ в составе системы автоматического управления нагрузкой.

    Описание устройства частотной разгрузки ПАРМА УАЧР 12 (100В):

    ПАРМА УАЧР 12 (100В)​ - первое в России микропроцессорное устройство частотной разгрузки, получившее сертификат соответствия требованиям стандарта организации АО «СО ЕЭС» СТО 59012820.29.020.003-2016 «Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Микропроцессорные устройства автоматической частотной разгрузки. Нормы и требования» № NC11.SO.RU.0417.0001.

    Одно устройство ПАРМА УАЧР 12 (100В)​ может заменить типовую схему АЧР, выполненную на микроэлектронных или электромеханических реле типа РСГ-11; РЧ-1, РЧ-2 и УРЧ-ЗМ.

    Основные функции:

    • АЧР-1 - быстродействующая частотная разгрузка с возможностью блокирования по скорости снижения частоты;
    • АЧР-2 - частотная разгрузка с возможностью ввода ускорения при снижении напряжения;
    • АЧР-С - дополнительная частотная разгрузка (ДАР), обеспечивает отключение нагрузки с учётом информации о скорости снижения частоты в энергосистеме;
    • АОСН - отключение нагрузки при снижении напряжения, с возможностью контроля скорости снижения напряжения;
    • ЧАПВ - автоматическое повторное включение по частоте и напряжению для восстановления питания ранее отключённых потребителей;
    • Журнал на 234 события;
    • Осциллограф аварийных процессов (семь осциллограмм по 3 с);
    • Подключение к компьютеру осуществляется через USB-порт или по интерфейсу RS-485;
    • Возможно объединение нескольких устройств в сеть;
    • Протоколы обмена: MODBUS RTU, MODBUS ASCII и МЭК 60870-5-101.

    Особенности устройства частотной разгрузки ПАРМА УАЧР 12 (100В)​:

    • Многофункциональное микропроцессорное устройство по цене электромеханических реле;
    • Простота монтажа, наладки и обслуживания;
    • Стабильность параметров;
    • Надёжность функционирования;
    • Лёгкость интеграции в АСУ ТП;
    • Высокая информативность;
    • Низкая цена;
    • Малые габариты;
    • Большие возможности.

  • Технические характеристики устройства частотной разгрузки ПАРМА УАЧР 12:

    Диапазоны измерения и пределы допускаемой погрешности измерения
    Измеряемая величина Диапазон измерения Пределы допускаемой погрешности измерения
    Действующее значение напряжения Для ПАРМА УАЧР 12 (100В)
    От 30 до 120 В    		 ẟ = ± 0,5 %
    Для ПАРМА УАЧР 12 (380В) От 114 до 456 В
    Скорость изменения напряжения До 30 В/с -
    Частота От 40,00 до 55,00 Гц ∆ = ± 0,02 Гц
    Скорость изменения частоты До 20 Гц/с -
    Характеристики дискретных входов и реле
    Наименование характеристики Значение Примечания
    Дискретные входы
    Номинальное напряжение, В 220 В -
    Максимальное входное напряжение Uмакс, В 456 -
    Устойчивость к перегрузке при 120 % от Uмакс Неограниченно -
    Напряжение устойчивого срабатывания, В, не более 165 Постоянный ток
    Напряжение устойчивого несрабатывания, В, не менее 141 Постоянный ток
    Входной ток, мА 10 - 15 Импульсный
    Реле
    Максимальное коммутируемое напряжение, В 250 -
    Ток замыкания и удержания, А, не более 10 -
    Ток размыкания постоянного напряжения при активно-индуктивной нагрузке, А, не более 0,15 С постоянной времени L/R = 40 мс
    Тип контактов выходных реле  "ВКЛ. НАГР." Замыкающий -
    "ОТКЛ. НАГР." Замыкающий
    "ЗАПРЕТ ВКЛ." Размыкающий
    "ОТКАЗ УСТР-ВА" Размыкающий
    Общие характеристики
    Параметр Значение
    Электрическое сопротивление изоляции между входными и выходными цепями УАЧР, электрически не связанными между собой в холодном состоянии) При нормальных условиях Не менее 100 МОм
    При повышенной влажности Не менее 1 МОм
    Время готовности после включения питания Не более 1 с
    Потребляемая мощность Для ПАРМА УАЧР 12 (100В) Не более 5 Вт
    Для ПАРМА УАЧР 12 (380В) Не более 6 Вт
    Параметры электропитания Для ПАРМА УАЧР 12 (100В) От 40 до 120 В
    Для ПАРМА УАЧР 12 (380В) От 114 до 456 В
    Частота напряжения питания От 40 до 55 Гц
    Средняя наработка на отказ не менее 125 000 ч
    Время непрерывной работы УАЧР Неограниченно
    Рабочие условия эксплуатации Температура окружающего воздуха От -40 до +55 °С
    Относительная влажность воздуха 93 % при +30 °С
    Атмосферное давление От 84,3 до 106,7 кПа (от 630 до 800 мм ртутного столба)
    Габаритные размеры, не более 140 х 90 х 64 мм
    Масса, не более 0,5 кг

  • Комплект поставки ПАРМА УАЧР 12 (100В)

    № Наименование Количество
    1 Устройство частотной разгрузки ПАРМА УАЧР 12 (100В) 1
    2 Компакт-диск с ПО 1
    3 Наклейка пылезащитная "Держать закрытым" 4
    4 Описанием протоколов обмена 1
    5 Руководством по эксплуатации 1
    6 Упаковочная коробка 1
    7 Кабель USB 2.0 A-В для подключения к ПК 1
    8 Формуляр РА1.017.000 ФО 1

  • Модификации ПАРМА УАЧР 12

    Подберите модификацию по параметрам

    Для подключения к цепям переменного тока с номинальным напряжением
    Очистить

  • Файлы для ПАРМА УАЧР 12 (100В)

Файлы для ПАРМА УАЧР 12 (100В)
