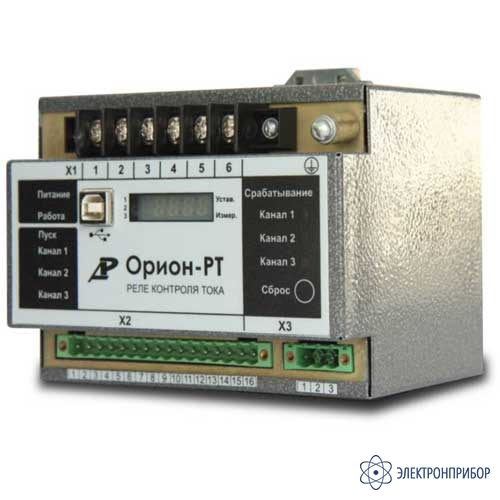

Орион-РТ — микропроцессорное реле контроля переменного трехфазного тока

Код товара: 50766
  • 2 варианта исполнения

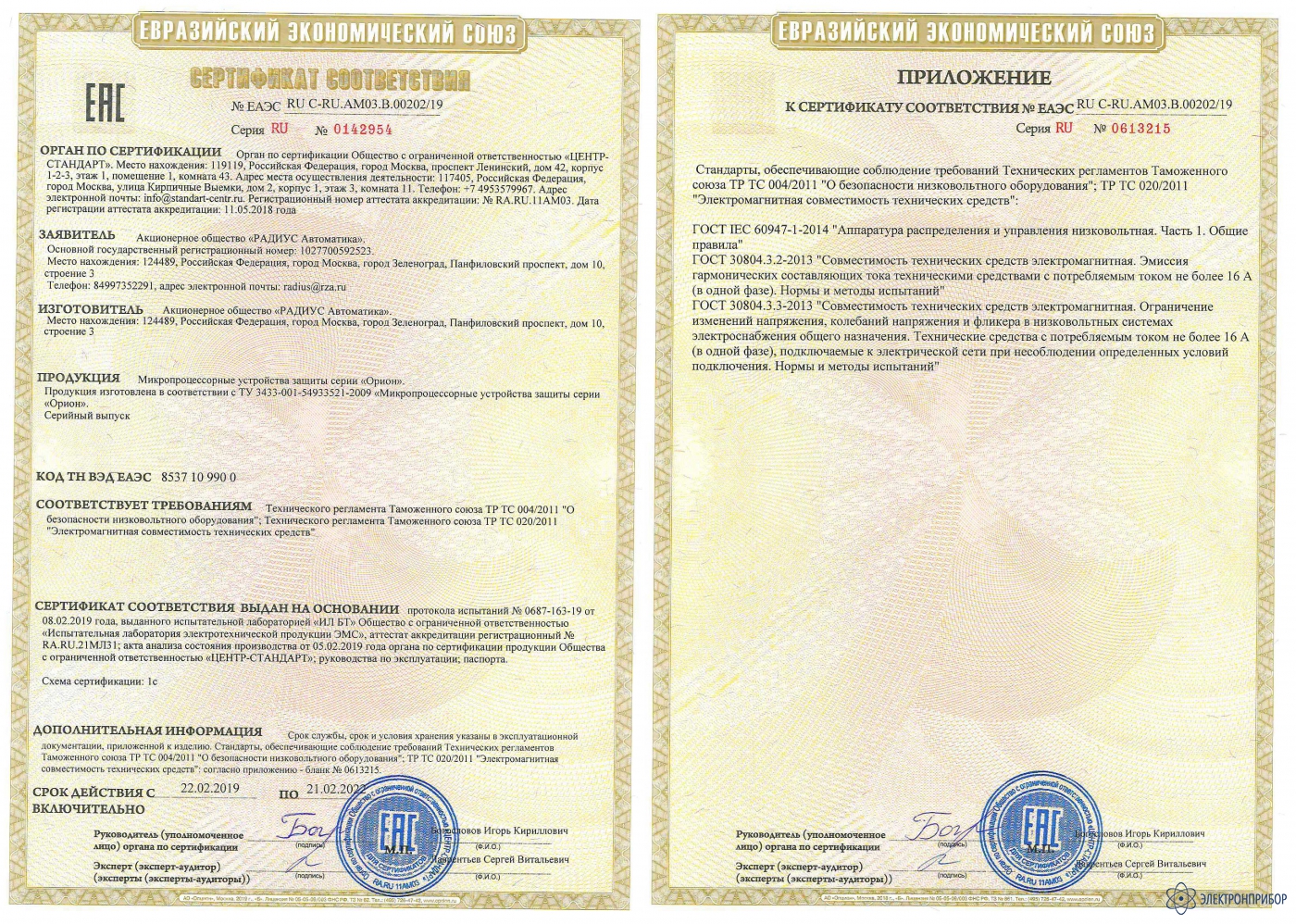

    Сертификаты

    Назначение микропроцессорного реле контроля переменного трехфазного тока Орион-РТ:

    Микропроцессорное реле контроля переменного трехфазного тока Орион-РТ предназначено для контроля превышения заданного уровня действующего значения переменного тока в трёх фазах, и может применяться в схемах резервной токовой защиты.

    В реле предусмотрена возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 и 5 А.

    Питание реле осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 88 до 242 В. Данный диапазон позволяет использовать реле с напряжением оперативного питания 110 и 220 В.

    Реле предназначено для установки в электротехнических шкафах и по устойчивости к внешним и внутренним помехам соответствует требованиям ГОСТ Р 51317.4.1 (критерий А качества функционирования аппаратуры - функционирование без сбоев).

    Варианты исполнения микропроцессорного реле контроля переменного трехфазного тока Орион-РТ:

    Устройство Орион-РТ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство «Орион-РТ-nn», где

    «Орион-ДТ» - фирменное название устройства;

    «nn» – тип исполнения устройства по напряжению оперативного тока:
         220В – для напряжения питания 220 В постоянного, переменного или выпрямленного тока;
         110В – для напряжения питания 110 В постоянного или выпрямленного тока.

  • Технические характеристики микропроцессорного реле контроля переменного трехфазного тока Орион-РТ:

    Параметр Значение
    Характеристики токовых входов
    Число входов по току (IA, IB, IC) 3
    Номинальный ток измерительных каналов Iном, А 1 или 5
    Рабочий диапазон, А 0,4–40
    Основная относительная погрешность измерения входных токов при частоте переменного тока 50±1,0 Гц, % ±5
    Дополнительная погрешность измерения тока при изменении температуры окружающей среды на каждые 10°С, % не более ±0,5
    Термическая стойкость токовых цепей, А, не менее:
    – длительно
    – кратковременно (2 с)
    15
    200
    Потребляемая мощность по цепям тока, ВА:
    – при Iном= 1 А
    – при Iном= 5 А
    не более 0,1
    не более 0,5
    Коммутационная способность выходных контактов реле
    Номинальное напряжение постоянного или переменного тока, В 220
    Длительно допустимый ток, А 5
    Ток замыкания, А:
    - с длительностью протекания 0,2 с
    - с длительностью протекания 2,0 с
    до 30
    до 15
    Ток размыкания при постоянном напряжении 48/110/220 В и постоянной времени L/R<0,05 с, А 1,0/0,25/0,125
    Общие параметры устройства
    Порог срабатывания по току, Iср, А 0,4 – 40,0
    Коэффициент возврата Кв 0,8-0,95
    Выдержка времени на срабатывание, с 0-99,0
    Основная погрешность срабатывания по времени:
    - выдержка более 1 с, от уставки, %
    - выдержка менее 1 с, мс
    ±5
    ±30
    Время срабатывания реле при «скачкообразной» подаче тока, превышающего уставку в два раза (при Тсраб = 0 c), мс, не более 30
    Время возврата реле при «скачкообразном» снижении тока, превышающего уставку в 20 раз, до нулевого значения, мс, не более 35
    Потребляемая мощность по цепям питания, не более 6,0 ВА (Вт)
    Электрическое сопротивление изоляции между электрически не соединенными цепями, а также между электрическими цепями и корпусом, не менее - 100 МОм при нормальных климатических условиях испытаний;
    - 5 МОм при повышенной температуре;
    - 1 МОм при повышенной влажности
    Электрическая изоляция между электрически не соединенными цепями, а также между электрическими цепями и корпусом выдерживает при нормальных климатических условиях испытаний без пробоев и перекрытия - испытательное напряжение с действующим значение 2,0 кВ переменного тока частотой 50 Гц в течение 1 мин;
    - импульсное испытательное напряжение (по три положительных и отрицательных импульса) с амплитудой до 5 кВ, длительностью переднего фронта 1,2 мкс, длительностью заднего фронта 50 мкс и периодом следования импульсов 5 с
    Средняя наработка на отказ, не менее 125 тыс. часов.
    Полный срок службы 25 лет
    Группа механического исполнения М7 по ГОСТ 17516.1-90
    Степень загрязнения 1 по ГОСТ 51321.1-2000
    Степень защиты по ГОСТ 14254 корпуса устройства – IP50;
    клеммных зажимов – IP20
    Габаритные размеры устройства 137 х 114 х 97 мм (ШхВхГ);
    монтажная глубина (с учетом DIN-рейки) не более 107 мм
    Масса устройства, не более 1,8 кг
    Климатическое исполнение УХЛ3.1 по ГОСТ 15150 с расширенным диапазоном температуры окружающего воздуха при эксплуатации
    Предельная рабочая температура окружающего воздуха от минус 40 до +55°C
    Относительная влажность при 25°C до 80% (без выпадения росы и внутреннего обледенения)
    Высота над уровнем моря, не более 2000 м
    Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы
    Место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации

  • Комплект поставки Орион-РТ

    № Наименование Количество
    1 Реле контроля переменного трехфазного тока Орион-РТ в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
