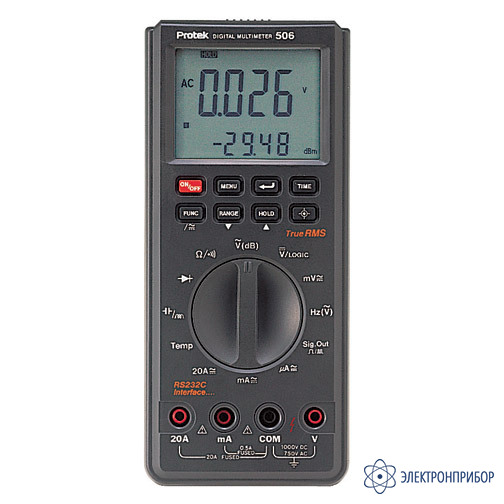

Protek 506 — мультиметр цифровой

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      PROTEK, США

    Назначение мультиметра цифрового Protek 506:

    Мультиметр цифровой Protek 506: Базовая погрешность 0,5%; Постоянное напряжение 0,1 мВ - 1000 В; Переменное напряжение 0,1 мВ - 750 В (TRMS); Постоянный ток 100 мкА - 10 А; Переменный ток 100 мкА - 10 А; Сопротивление 0,1 Ом - 40 МОм; Измерение частоты 1 Гц - 10 МГц; Емкость 10 пФ - 100 мкФ; Индуктивность 10 мГн - 100 Гн; Измерение температуры –20 … +1370 оС; Встроенный генератор (2/4/8 кГц); Измерение уровня; Логический тестер; Прозвонка + проверка диодов; Минимальные/максимальные/усредненные значения; Удержание показаний; Относительные измерения(-25 … +59 dBm); Память 10 ячеек; Таймер; Чехол; Автовыключение; Двойной дисплей 3 1/2 разряда (9999); Подсветка; Интерфейс RS-232 + кабель; Сумка; Масса 400 гр.

  • Технические характеристики мультиметра цифрового Protek 506:

    Параметр Значения
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ
    Пределы измерений 400 мВ; 4; 40; 400; 1000 В
    Погрешность ± (0,5 % + 2 ед. счета)
    Максимальное разрешение 0,1 мВ
    Входное сопротивление 10 МОм/до100 пФ
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (TRMS)
    Пределы измерений 400 мВ; 4; 40; 400; 750 В
    Погрешность ± (1,0 % + 5 ед. счета)
    Максимальное разрешение 0,1 мВ
    Полоса частот 50 Гц … 1 кГц
    Входной импеданс 10 МОм/100 пФ
    ПОСТОЯННЫЙ ТОК
    Пределы измерений 400 мкА; 400 мА; 20 А
    Погрешность ± (1,0 % + 2 ед. счета)
    Максимальное разрешение 0,1 мкА
    ПЕРЕМЕННЫЙ ТОК (TRMS)
    Пределы измерений 400 мкА; 400 мА; 20 А
    Погрешность ± (1,5 % + 3 ед. счета)
    Максимальное разрешение 0,1 мкА
    Полоса частот 50 Гц … 1 кГц
    СОПРОТИВЛЕНИЕ
    Пределы измерений 400 Ом; 4; 40; 400; 4000 кОм; 40 МОм
    Погрешность ± (0,5 % + 2 ед. счета)
    Максимальное разрешение 0,1 Ом
    ПРОЗВОН ЦЕПИ
    Порог срабатывания 100 Ом
    Индикация непрерывный звуковой сигнал частотой 2 кГц
    ИСПЫТАНИЕ P-N
    Максимальный ток теста 1,0 мА
    Напряжение теста 3,3 В
    ЧАСТОТА
    Пределы измерений 10; 100; 1 МГц; 10 МГц
    Погрешность ± (0,01 % + 2 ед. счета)
    Максимальное разрешение 1 Гц
    Чувствительность 0,7 В скз
    ИЗМЕРЕНИЕ УРОВНЯ
    Пределы измерений -25,71 дБм … 59,71 дБм (30 Гц … 20 кГц)
    Погрешность ± 0,5 дБ … ± 2,0 дБ
    Максимальное разрешение 0,01 дБ
    ЕМКОСТЬ
    Предел измерений 100 мкФ
    Погрешность ± (3,0 % + 5 ед. счета)
    Максимальное разрешение 10 пФ
    ИНДУКТИВНОСТЬ
    Пределы измерений 20 Гн/ 50 Гн/ 100 Гн
    Погрешность ± (3,0 % + 5 ед. сч)/ ± (5,0 % + 5 ед. сч)/ ± (10,0 % + 5 ед. сч)
    Максимальное разрешение 0,01 Гн
    ТЕМПЕРАТУРА
    Диапазон измерений -20 °С … 1200 °С
    Погрешность ± (3,0 % + 5 ед. сч)
    Максимальное разрешение 1 °С
    ЛОГИЧЕСКИЙ ТЕСТЕР
    Тип элементов ТТЛ (5 В)
    Тестирование Логическая «1» = (2,8 ± 0,8) В/ Логический «0» = (0,8 ± 0,5) В
    ГЕНЕРАТОР СИГНАЛА
    Частота сигнала 2048 кГц, 4096 кГц, 8192 кГц
    Скважность 50 % (меандр)
    Уровень 4,5 В (макс.) без нагрузки
    ТАЙМЕР
    Диапазон измерений 10 часов (09.59.59); режим обратного отсчета
    Погрешность ± (0,2 % + 1 ед. сч)
    Максимальное разрешение 1 сек
    ОБЩИЕ ДАННЫЕ
    Макс. инд. число 4000
    Линейная шкала есть
    Скорость измерения 4 изм./с
    Автовыключение 30 мин
    Источник питания 9 В (тип "Крона")
    Срок службы батареи 120 ч
    Условия эксплуатации Температура: 0 °С … 40 °С; относительная влажность: не более 70%
    Габаритные размеры 88 х 37 х 199 мм
    Масса 410 г
  • Комплект поставки Protek 506

    Наименование Количество
    1. Мультиметр цифровой Protek 506 1
    2. Измерительные провода 2
    3. Батарея 9 В 1
    4. Руководство по эксплуатации 1
    5. ПО 1
    6. Кабель RS-232 1
    7. Кейс для укладки 1

    Дополнительная комплектация Protek 506:

    (Поставляется по отдельному заказу)

    Наименование
    1. Адаптер
    2. Защитный чехол
    3. Термопара К-типа
