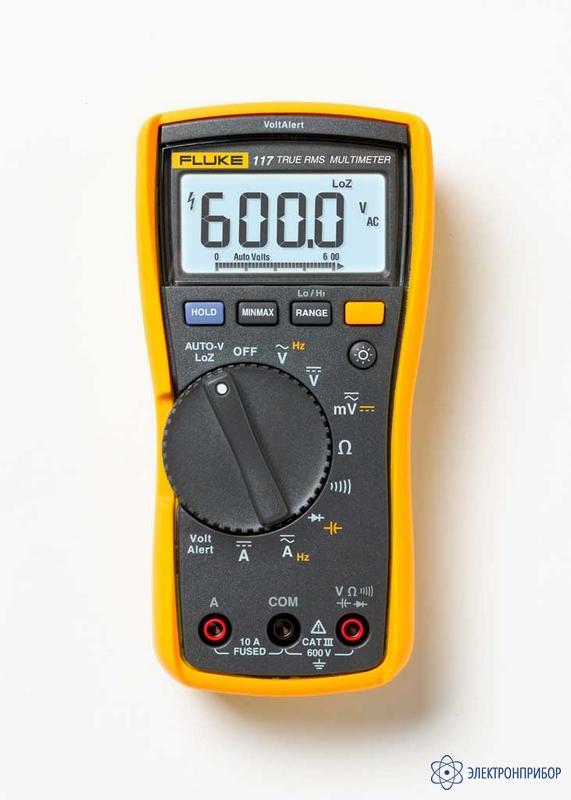

Fluke 117 — цифровой мультиметр

Сохранить в PDF Распечатать
  • Назначение мультиметра Fluke 117:

    Компактный измеритель истинных среднеквадратичных значений для коммерческих применений. Модель Fluke 117 является идеальным решением в обстановке с высокими требованиями, например, в офисных зданиях, больницах и школах. В модели 117 имеется встроенная функция бесконтактного обнаружения напряжений, что позволяет работать быстрее.

    Особенности мультиметра Fluke 117:

    • Технология VoltAlert™ для бесконтактного обнаружения напряжений;
    • AutoVolt: автоматический выбор напряжения переменного/постоянного тока;
    • Низкое входное сопротивление: позволяет исключить ложные показания из-за наводок;
    • Большой ЖК дисплей с белой подсветкой для измерений в слабоосвещенных местах;
    • Точный измеритель истинных среднеквадратичных значений на нелинейных нагрузках;
    • Измерение токов до 20 А (кратковременно 30 секунд; 10 А непрерывно);
    • Измерение сопротивления, частоты и емкости, проверка целостности цепи;
    • Мин/Макс/Среднее в течение всего процесса измерения для регистрации колебаний сигналов;
    • Компактная эргономичная конструкция позволяет работать одной рукой;
    • Совместимость с дополнительно поставляемым магнитным держателем (ToolPak™) позволяет освобождать руки во время работ;
    • Категория безопасности CAT III 600 В.
  • Технические характеристики мультиметра Fluke 117:

    Параметр Значение
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Максимальное напряжение между любым контактом и заземлением 600 В
    Защита от выбросов напряжения 6 кВ пиковое, согласно требованиям IEC 61010-1 600 В Кат. III, Степень загрязнения 2
    Плавкий предохранитель на входе для измерения тока Предохранитель 11 А, 1000 В FAST Fuse (Fluke PN 803293)
    Дисплей Цифровой: 6 000 единиц счета, 4 обновления в секунду
    Гистограмма 33 сегмента, 32 обновления в секунду
    Рабочая температура От -10°C до +50°C
    Температура хранения От -40°C до +60°C
    Тип элемента питания Щелочная батарея 9 В, NEDA 1604A или IEC 6LR61
    Время работы батареи Обычно около 400 часов без подсветки
    ХАРАКТЕРИСТИКИ ТОЧНОСТИ
    Постоянное напряжение в милливольтах
    Диапазон  600,0 мВ
    Разрешение 0,1 мВ
    Погрешность ± ([% показаний] + [единиц счета]): 2,0% + 3
    Постоянное напряжение в вольтах
    Диапазон/разрешение 6,000 В / 0,001 В
    60,00 В / 0,01 В
    600,00 В / 0,1 В
    Измерение напряжения в автоматическом режиме
    Диапазон 600,0 В
    Разрешение 0,1 В
    Погрешность 2,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 4,0 % + 3 (от 500 Гц до 1 кГц)
    Переменное напряжение в милливольтах1 истинное среднеквадратичное значение
    Диапазон 600,0 мВ
    Разрешение 0,1 мВ
    Погрешность 1,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 2,0 % + 3 (от 500 Гц до 1 кГц)
    Переменное напряжение в вольтах1 истинное среднеквадратичное значение
    Диапазон/разрешение 6,000 В / 0,001 В
    60,00 В / 0,01 В
    600,0 В / 0,1 В
    Погрешность 1,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 2,0 % + 3 (от 500 Гц до 1 кГц)
    Целостность
    Диапазон 600 Ом
    Разрешение 1 Ом
    Погрешность Включение звукового сигнала < выключение при 20 Ом > 250 Ом; обнаружение размыканий или коротких замыканий длительностью 500 мксек и выше.
    Сопротивление
    Диапазон/разрешение 600,0 Ом / 0,1 Ом
    6,000 кОм / 0,001 кОм
    60,00 кОм / 0,01 кОм
    600,0 кОм / 0,1 кОм
    6,000 МОм / 0,001 МОм
    Погрешность  0,9 % + 1
    Диапазон/разрешение 40,00 МОм / 0,01 МОм
    Погрешность 1,5 % + 2
    Проверка диодов
    Диапазон/разрешение 2,000 В / 0,001 В
    Погрешность  0,9 % + 2
    Емкость
    Диапазон/разрешение 1000 нФ / 1 нФ
    10,00 мкФ / 0,01 мкФ
    100,0 мкФ / 0,1 мкФ
    9999 мкФ / 1 мкФ
    От 100 мкФ до 1000 мкФ
    Погрешность 1,9 % + 2
    Диапазон/разрешение > 1000 мкФ
    Погрешность 5% + 20%
    LoZ низкая входная емкость
    Диапазон от 1 нФ до 500 Ф
    Погрешность Стандартно 10% + 2
    Измерение переменного тока в микроамперах (от 45 Гц до 500 Гц)
    Диапазон/разрешение 6,000 А / 0,001 А
    10,00 А / 0,01 А
    Погрешность 1,5 % + 3
    Перегрузка по току 20 А непрерывно в течение макс. 30 сек.
    Измерение постоянного тока в амперах
    Диапазон/разрешение 6,000 А / 0,001 А
    10,00 А / 0,01 А
    Погрешность 1,0 % + 3
    Перегрузка по току 20 А непрерывно в течение макс. 30 сек.
    Частота (по входу напряжения или тока)2
    Диапазон/разрешение 99,99 Гц / 0,01 Гц
    999,99 Гц / 0,1 Гц
    9,999 Гц / 0,001 Гц
    50,00 Гц / 0,01 Гц
    Погрешность 0,1 % + 2
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Габариты 167 x 84 x 46 мм
    Масса 550 г

    Примечания:
    1) Все диапазоны переменного напряжения указаны от 1 % до 100% диапазона. Так как входные напряжения меньше 1 % диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов. Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы. Измерение переменного напряжения в вольтах при сопряжении по переменному току. Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току.
    2) Частота при сопряжении по переменному току, от 5 Гц до 50 кГц для переменного напряжения.

  • Комплект поставки Fluke 117

    Наименование Количество
    1 Цифровой мультиметр Fluke 117 1
    2 Комплект силиконовых измерительных проводов 4 мм 1
    3 Футляр 1
    4 Руководство пользователя 1
