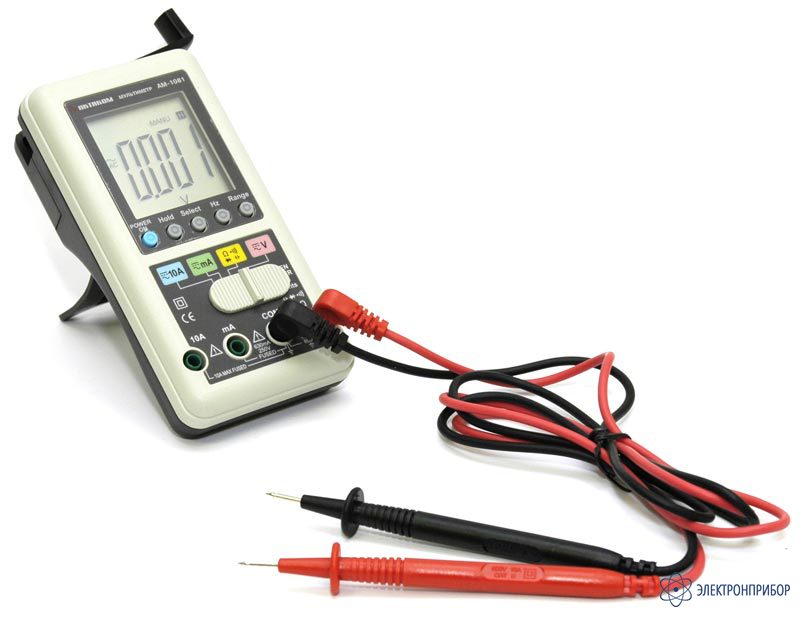

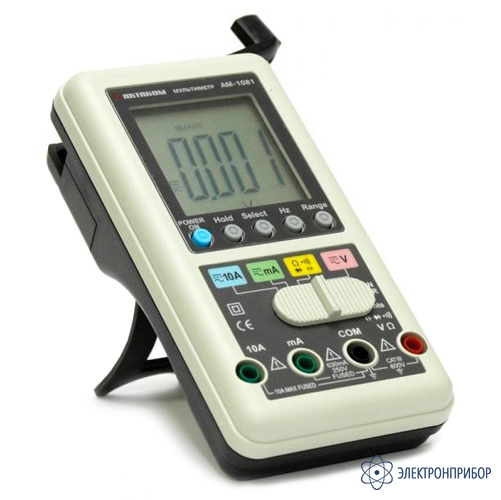

АМ-1081 — цифровой мультиметр

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение мультиметра АМ-1081:

    Мультиметр АМ-1081, предназначен для измерений постоянного и переменного тока и напряжения, сопротивления, емкости, частоты, проверки диодов и прозвонки электрических цепей. Подзарядка встроенного аккумулятора производится от ручного генератора, может питаться от батарей.

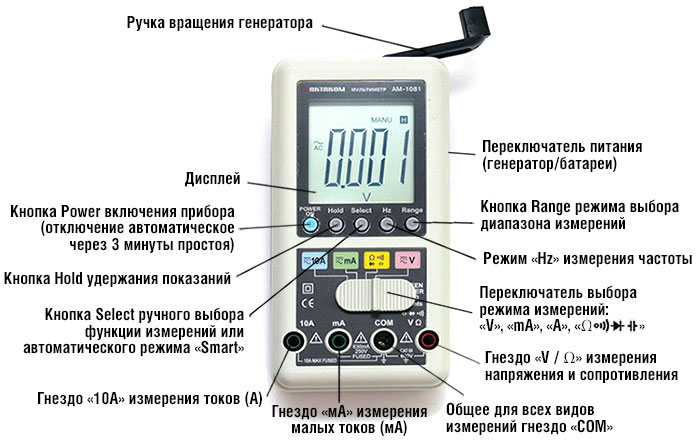

    Описание органов управления цифрового мультиметра АМ-1081:

    Измерение силы постоянного/переменного тока с помощью мультиметра АКТАКОМ АМ-1081:

    Предупреждение: Максимальные измеряемые токи не должны превышать 600 мА в режиме «mA», 10 А в режиме «10 A», в противном случае перегорит защитный предохранитель.

    Подсоедините чёрный измерительный провод к гнезду «COM». При измерении силы тока в диапазоне «mA» подсоедините красный измерительный провод к гнезду «mA», при измерении силы тока в диапазоне «10 А» подсоедините красный измерительный провод к гнезду «10 A».

    Установите переключатель режимов в зависимости от диапазона измерений в положение «mA» или «10 A».

    Включите АКТАКОМ АМ-1081 однократным нажатием кнопки Power, на дисплее появится индикатор «Smart». Выключите питание измеряемой цепи, подключите последовательно красный и черный щупы в разрыв цепи и включите питание этой цепи. АМ-1081 готов измерять силу тока с автоматическим выбором диапазона.

    Измерение напряжения постоянного/переменного тока с помощью мультиметра АКТАКОМ АМ-1081:

    Предупреждение: Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.

    Подсоедините чёрный измерительный провод к гнезду «COM», а красный измерительный провод – к гнезду «VΩ». Установите переключатель режимов в положение «V» и включите мультиметр АКТАКОМ АМ-1081 однократным нажатием кнопки Power, на дисплее появится индикатор «Smart». АМ-1081 готов измерять напряжение с автоматическим выбором диапазона.

    Измерение сопротивления, ёмкости, тест диодов и проверка целостности цепи с помощью мультиметра АКТАКОМ АМ-1081:

    Предупреждение: При измерении сопротивления, ёмкости и проверке целостности цепи во избежание поражения электрическим током следует убедиться, что питание проверяемой цепи отключено и все конденсаторы, подключенные к ней полностью разряжены.

    Подсоедините чёрный измерительный провод к гнезду «COM», а красный измерительный провод – к гнезду «VΩ». Установите переключатель режимов в положение «Ω».

    Включите мультиметр АКТАКОМ АМ-1081 однократным нажатием кнопки Power, на дисплее появится индикатор «Smart». Чтобы выбрать измеряемую функцию вручную, нажмите кнопку Select (индикатор «Smart» отключится).

    АМ-1081 готов измерять величину сопротивления, ёмкости, тест диодов и проверку целостности цепи с автоматическим выбором диапазона. При проверка целостности цепи («прозвонке»), если величина измеряемого сопротивления менее 10 Ом, раздастся звуковой сигнал, а на дисплее появится индикатор .

    Полноценный тест диодов требует проведения как прямого, так и обратного измерения.

    При прямой полярности подключения диода, через диод протекает прямой ток и приблизительное значение прямого напряжения будет отображено на дисплее. При обратной полярности подключения диода происходит обратный тест диода. Если тест пройден успешно (диод не «пробит»), на дисплее будет отображён индикатор «OL». Если диод оказался дефектным, на дисплее отобразится символ «.000» или другие цифры.

    Измерение частоты с помощью мультиметра АКТАКОМ АМ-1081:

    В режимах измерения переменного тока или напряжения нажатие кнопки Hz переводит мультиметр АКТАКОМ АМ-1081 в режим измерения частоты с автовыбором диапазона.

  • Технические характеристики мультиметра АМ-1081:

    Параметр Значение
    Напряжение DC 50/60 Гц
    Диапазон 6 В / 60 В / 600 В
    Разрешение 0,001 В / 0,01 В / 0,1 В
    Чувствительность 400 мВ ± 100мВ
    Погрешность ± (1%+2) ± (1,2%+2)
    Входной импеданс 10 МОм
    Ток DC 50/60 Гц
    Диапазон 60 мА / 600 мА / 10 А
    Разрешение 0,01 мА / 0,1 мА / 0,01 А
    Чувствительность 1,50 мА / 1,50 мА / 1,50 А
    Погрешность ± (1,2%+2) ± (1,5%+2)
    Защита от перегрузки 630 мА / 10 А
    Сопротивление
    Диапазон 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 МОм
    Разрешение 0,1 Ом / 1 Ом / 10 Ом / 100 Ом / 1 кОм
    Погрешность ± (1%+3)
    Защита от перегрузки 350 В
    Ёмкость
    Диапазон 6 нФ / 60 нФ / 600 нФ / 6 мкФ / 60 мкФ
    Разрешение 0,001 нФ / 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ
    Погрешность ± (3%+5)
    Частота
    Диапазон 1 кГц
    Разрешение 1 Гц
    Погрешность ± (0,3%+2)
    Прозвонка Пороговое значение 10 Ом (Звуковой сигнал)
    Тест диодов КЗ / Не проводит

    Общие характеристики мультиметра АМ-1081:

    Параметр Характеристика
    Дисплей 6000 отсчётов, 46х45 мм
    Выбор диапазона Автоматический и ручной
    Выбор измерительной функции Ручной или автоматический («Smart»)
    Удержание показаний Только для режима автоматического выбора диапазона
    Автовыключение питания Через 3 мин
    Определение полярности Автоматическое (символ «-»)
    Скорость измерений ~ 0,5…1 с
    Индикация выхода за пределы диапазона измерений OL
    Максимальное входное напряжение 600 В постоянного тока или действующего значения переменного тока
    Потребляемый ток DC 3 мА
    Источник питания Green power: Питание от ручного генератора, без батарей.
    10- 20 секунд работы генератора обеспечивают около 10 минут автономной работы прибора.
    От батарей: 3 В батареи типа CR-2032, 2 шт.
    Габаритные размеры 152х78х45 мм
    Масса 0,34 кг
  • Комплект поставки АМ-1081

    Наименование Количество
    1. Цифровой мультиметр АМ-1081 1
    2. Набор измерительных щупов (1 красный + 1 чёрный) 1
    3. Руководство по эксплуатации 1
    4. Упаковочная тара 1
