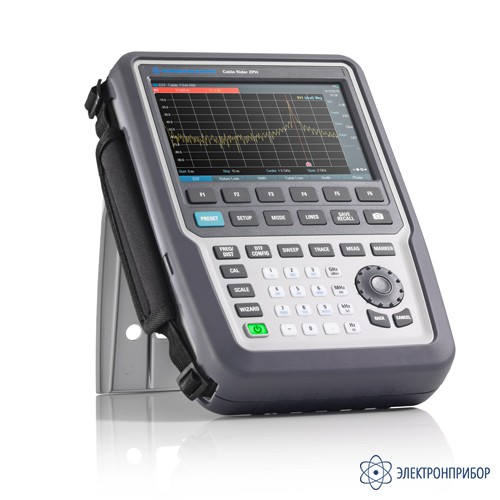

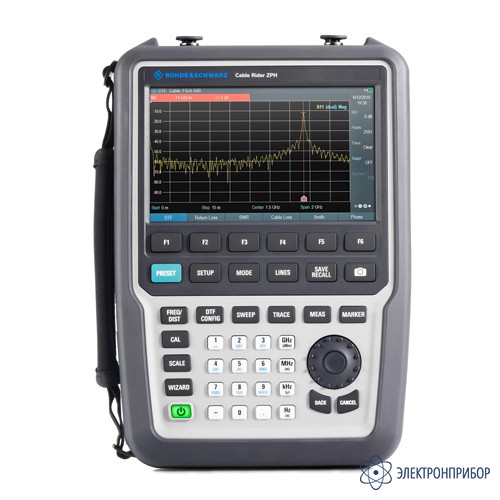

ZPH — анализатор кабелей и антенн
Код товара: 44326-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
69444-17 до 23.11.2027
-
Производитель
-
Артикул
1321.1211.02
Сертификаты
Описание анализатора кабелей и антенн ZPH:
ZPH представляет собой однопортовый анализатор, обладающий всеми необходимыми базовыми измерительными функциями для монтажа и обслуживания антенных систем в полевых условиях. Его уникальные возможности обеспечивают проведение быстрых и эффективных измерений параметров кабелей и антенн. Удобный в использовании анализатор оснащен сенсорным экраном и клавиатурой с крупными клавишами.

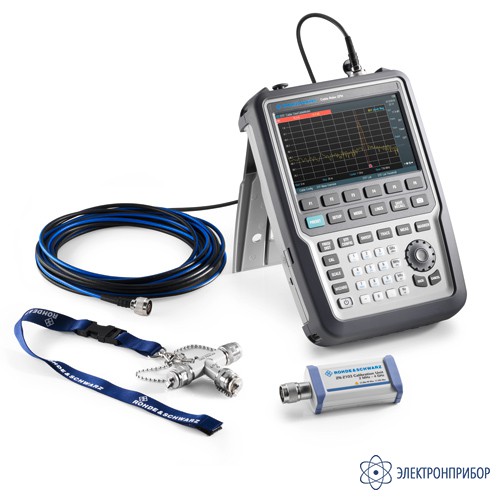

Анализатор не требует калибровки перед использованием. Он уже откалиброван с высокой точностью на заводе. Если возникнет необходимость калибровки для устранения влияния дополнительных кабелей или адаптеров, используемых для подключения анализатора к испытуемому устройству (ИУ), блок автоматической калибровки ZN-Z103 выполнит её всего за один шаг.
За счет малого времени загрузки и прогрева, и высокой скорости измерений анализатор ZPH выдает результаты анализа без промедлений. Можно заранее сформировать схемы измерения и задать предварительные настройки. Благодаря функции мастера измерений быстрые и точные измерения выполняются за один шаг. Протоколы измерений без труда создаются с помощью ПО InstrumentView.
Однократного заряда батареи хватает на весь рабочий день. Клавиатура подсвечивается для облегчения работы в условиях слабого освещения. Передовой емкостной сенсорный экран анализатора ZPH меняет способ взаимодействия пользователей с прибором – достаточно коснуться экрана, чтобы добавить маркеры и изменить настройки. Эти особенности вместе с эргономичной конструкцией делают анализатор ZPH идеальным инструментом для проведения быстрых и эффективных выездных измерений.
Особенности анализатора кабелей и антенн ZPH:
- Диапазон частот от 2 МГц до 3 ГГц/4 ГГц, модернизация с помощью кода активации программной опции;
- Измерение расстояния до места повреждения (DTF), коэффициента отражения, КСВН и однопортовое измерение потерь в кабеле;
- Идеальный выбор для выездных измерений: 9-часовой ресурс работы аккумулятора, масса 2,5 кг, клавиатура с подсветкой, быстрое время загрузки, неотражающий дисплей, компактные размеры, защищенный корпус (IP51);
- Большой цветной сенсорный экран;
- Мастер измерений, ускоряющий процесс измерения и исключающий ошибки оператора;
- Простая и экономичная модернизация всех опций с помощью кода активации программной опции;
- Быстрая и удобная смена настроек;
- Максимальная скорость измерений;
- Минимальное время загрузки и прогрева;
- Быстрые измерения – калибровка не требуется;
- Быстрое развертывание с помощью функции мастера измерений;
- Однократной зарядки хватает на весь рабочий день;
- Покупайте, то что нужно, тогда, когда нужно;
- Калибровка за один шаг;
- Упрощение измерений с помощью функции мастера измерений;
- Дистанционное управление с помощью приложений для Android или iOS;
- Стандартные режимы измерений:
- Измерение расстояния до места повреждения;
- Измерение коэффициента отражения и расстояния до места повреждения: комбинированное измерение;
- Измерение коэффициента стоячей волны по напряжению (КСВН);
- Однопортовое измерение потерь в кабеле;
- Отображение фазы;
- Отображение диаграммы Вольперта-Смита.
- Опциональные режимы измерений:
- Измерение мощности с помощью датчиков мощности;
- Измеритель мощности канала;
- Импульсные измерения с помощью датчиков мощности.
-
-
Технические характеристики анализатора кабелей и антенн ZPH:
Параметр Значение Диапазон частот Анализатор ZPH от 2 МГц до 3 ГГц с установленной опцией ZPH-B4 от 2 МГц до 4 ГГц Разрешение по частоте 1 Гц Отдельные виды измерений коэффициент отражения (S11)
однопортовое измерение потерь в кабеле
расстояние до места поврежденияВыходная мощность на порте –10 дБмВт (ном.) управляется ослаблением аттенюатора генератора Максимально допустимый паразитный сигнал измерение = отражение (S11)/потери в кабеле/расстояние
до места повреждения+17 дБмВт (ном.) Количество точек измерения выбираемое от 101 до 2501 Измерение коэффициента отражения S11 Эффективная направленность с использованием N-Z103
2 МГц ≤ f ≤ 4 ГГц (с установленной опцией ZPH-B4)> 42 дБ (ном.) Скорость измерений 0,3 мс/точку Форматы результатов амплитуда, КСВН, амплитуда и расстояние до места по вреждения, КСВН и расстояние до места повреждения Однопортовое измерение потерь в кабеле Формат результатов амплитуда Диапазон выбираемый 1/2/5/10/20/50/100/120/150 дБ Анализ расстояния до места повреждения Форматы результатов коэффициент отражения (дБ), КСВН Разрешение определения повреждения (1,5 м × 108 м × коэффициент замедления/полоса
обзора)Максимальная длина кабеля зависит от потерь в кабеле 1500 м (ном.) Максимально допустимые входные уровни Постоянное напряжение 50 В Непрерывная ВЧ мощность порт 1 (вход измерителя мощности) 30 дБмВт
порт 2 (вход рефлектометра) 23 дБмВтОбщие данные Дисплей WVGA, 800 × 480 пикселей Аккумуляторная батарея (опция HA-Z306) емкость 72 Вт/ч, напряжение 11,25 В (ном.) Время работы с новым полностью заряженным
аккумулятором9 ч Габариты, Ш × В × Г 202 мм × 294 мм × 76 мм Масса 2,5 кг -

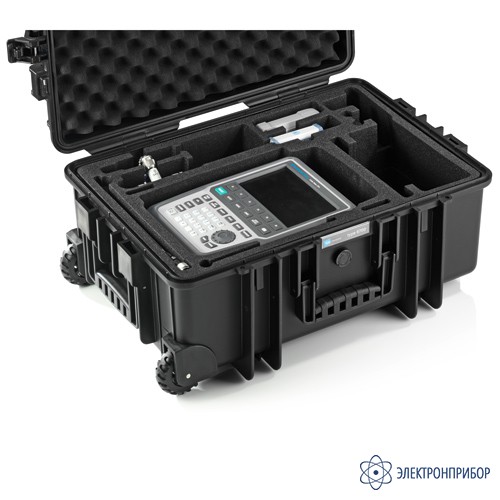

Комплект поставки ZPH
№ Наименование Количество 1 Анализатор кабелей и антенн ZPH 1 -
