САК-ТВЧ-52/4 В-1
САК-ТВЧ-52/4 В-1 — децентрализованная система автоматизированного контроля кабелей связи
Код товара: 49417-
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
24405-03 до 12.10.2029
Сертификаты
Описание децентрализованной системы автоматизированного контроля кабелей связи САК-ТВЧ-52/4 В-1:
Цена указана за максимально возможную комплектацию, в которую входит центральный пульт системы и 4 коммутационных стола (поддерживается от 1 до 4 коммутационных столов).

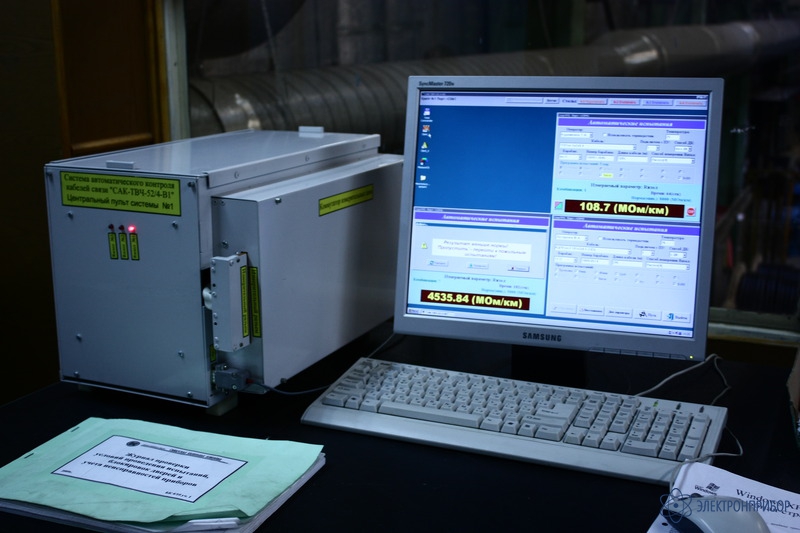

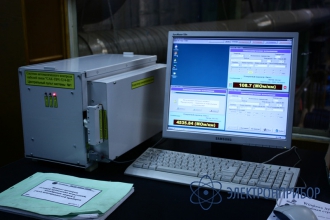

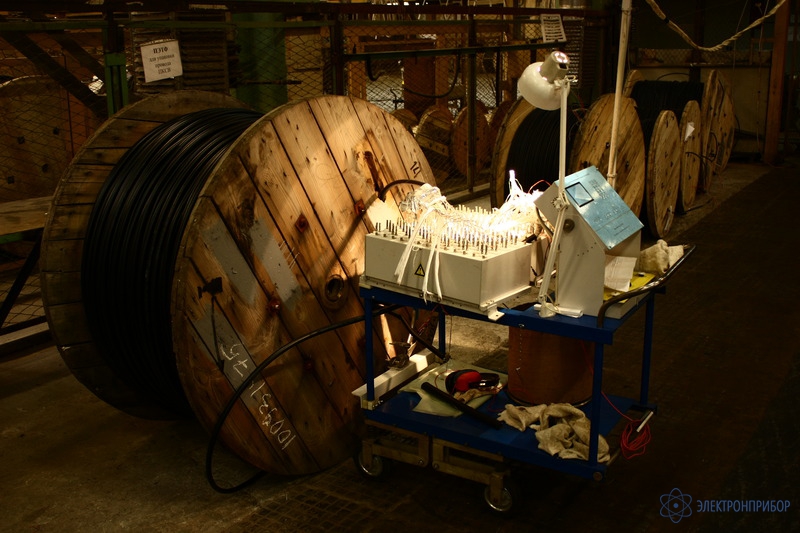

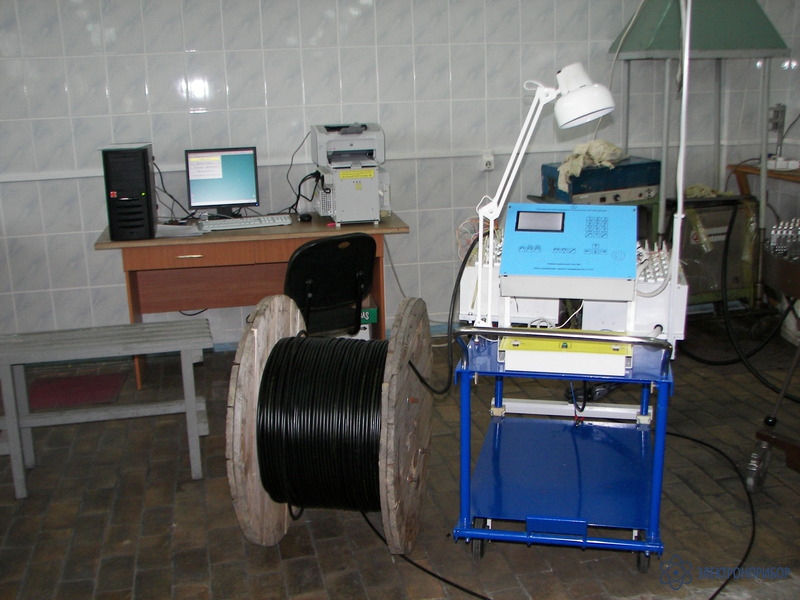

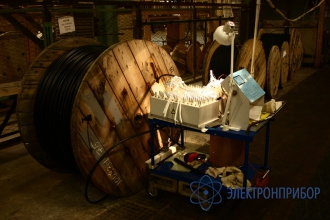

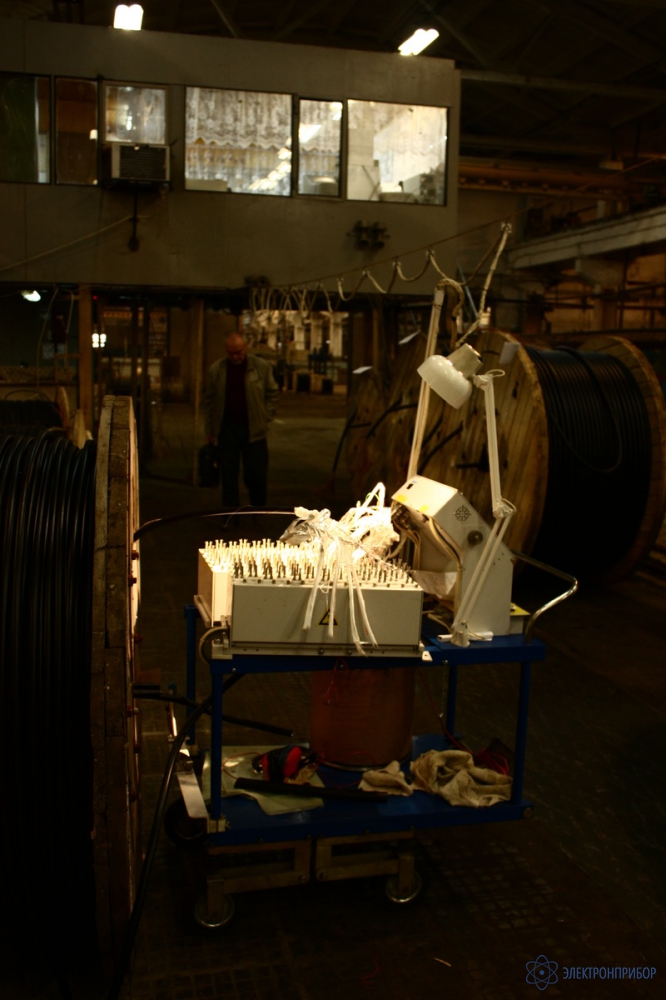

Децентрализованная система автоматизированного контроля приёмо-сдаточных испытаний информационных кабелей типа САК-ТВЧ-52/4-В1, состоящая из центрального пульта системы (ЦПС) и от одного до четырех коммутационных столов, дистанционно удаленных от ЦПС на расстояние до 20 метров.
Измеряемые параметры:- Электрическое сопротивление токопроводящих жил;
- Асимметрия сопротивлений жил в рабочей паре (вычисляется по результатам измерений сопротивления жил рабочей пары);
- Рабочая емкость в рабочей паре;
- Ёмкость жил относительно экрана кабеля;
- Ёмкостная связь от пары к паре (К1, К2, К3, К9-К12) и емкостная асимметрия Еa;
- Сопротивление изоляции;
- Переходное затухание на ближнем конце и защищенность на дальнем конце между рабочими парами на частотах синусоидальной формы;
- Затухание в рабочих парах на частотах синусоидальной формы.
Помимо перечисленных параметров, система тестирует кабель на наличие обрывов и замыканий жил, а также проводит поиск перепутанных (неправильно подключенных оператором) жил.
Система также имеет в своем составе цифровой блок высоковольтных испытаний, предназначенный для испытания изоляции кабеля на электрическую прочность постоянными напряжениями от 500В до 3000В.
Измеренные параметры кабеля сводятся в протокол испытаний, и могут быть распечатаны на принтере, входящем в состав системы. Кроме того, все протоколы испытаний сохраняются в базе данных на жестком диске системы, и могут быть сохранены на внешний носитель. Написанное нашими специалистами программное обеспечения работает в среде операционной системы MS Windows©. -
-
Комплект поставки САК-ТВЧ-52/4 В-1
№ Наименование Количество 1 Децентрализованная система автоматизированного контроля кабелей связи САК-ТВЧ-52/4 В-1 1
