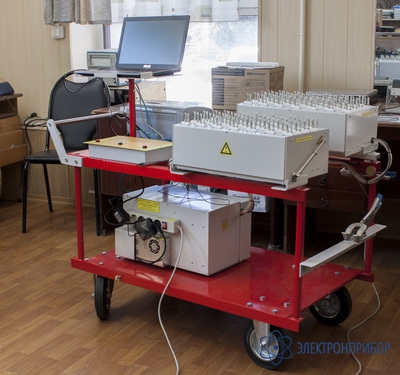

САК-ТВЧ-52-В1 — система автоматизированного контроля кабеля связи

Код товара: 49413
  • 24405-03

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      24405-03 до 12.10.2029

    Сертификаты

    Описание системы автоматизированного контроля кабеля связи САК-ТВЧ-52-В1:

    Система измерения параметров кабелей связи и сигнально-блокировочных кабелей предназначена для измерения электрического сопротивления токопроводящих жил, емкостных параметров, рабочих и переходных затуханий, сопротивления изоляции и испытания изоляции на электрическую прочность.

    Измеряемые параметры:

    • Электрическое сопротивление токопроводящих жил;
    • Асимметрия сопротивлений жил в рабочей паре (вычисляется по результатам измерений сопротивления жил рабочей пары);
    • Рабочая емкость в рабочей паре;
    • Ёмкость жил относительно экрана кабеля;
    • Ёмкостная связь от пары к паре (К1, К2, К3, К9-К12) и емкостная асимметрия Еa;
    • Сопротивление изоляции;
    • Переходное затухание на ближнем конце и защищенность на дальнем конце между рабочими парами на частотах синусоидальной формы;
    • Затухание в рабочих парах на частотах синусоидальной формы.

    Помимо перечисленных параметров, система тестирует кабель на наличие обрывов и замыканий жил, а также проводит поиск перепутанных (неправильно подключенных оператором) жил.
    Система также имеет в своем составе цифровой блок высоковольтных испытаний, предназначенный для испытания изоляции кабеля на электрическую прочность постоянными напряжениями от 500В до 3000В.
    Система имеет комплект подключающих устройств, позволяющий подключать кабель емкостью 52 пары одновременно с ближнего и дальнего конца, и емкостью 104 пары только с ближнего конца. В последнем случае система не производит испытаний вторичных параметров кабеля: переходного затухания на ближнем конце, защищенности на дальнем конце и затухания в рабочей паре.
    Измеренные параметры кабеля сводятся в протокол испытаний, и могут быть распечатаны на принтере, входящем в состав системы. Кроме того, все протоколы испытаний сохраняются в базе данных на жестком диске системы, и могут быть сохранены на внешний носитель. Написанное нашими специалистами программное обеспечения работает в среде операционной системы MS Windows©.

  • Технические характеристики системы автоматизированного контроля кабеля связи САК-ТВЧ-52-В1:

    Измеряемый параметр Единица измерения Диапазон измерения Пределы допускаемой погрешности Действующий стандарт и примечания
    Электрическое сопротивление токопроводящих жил Ом 4 – 1200 Относительная ± 0,2 % ГОСТ 7229-76
    Асимметрия жил в рабочей паре Ом
    %    		 0 – 20
    0 – 10    		 Рассчитывается по результатам измерений сопротивления жил рабочей пары ГОСТ 7229-76
    Рабочая ёмкость в рабочей паре нФ 0 – 500 Относительная
    ± (0,5 % + 10 пФ)    		 ГОСТ 27893-88
    Емкостная связь от пары к паре (К1-К3), (К9-12) и ёмкостная асимметрия Еа пФ 0 – 9999 Относительная
    ± (0,5 % + 10 пФ)    		 ГОСТ 27893-88
    Сопротивление изоляции ГОм 0,004 – 10
    10 – 200    		 Относительная
    ± 10 %
    ± 20 %    		 ГОСТ 3345-76
    Переходное затухание на ближнем конце Ао и защищённость на дальнем конце Аз кабеля между рабочими парами на фиксированной частоте синусоидальной формы 800 Гц и на любой частоте в диапазоне 10- 1024 кГц с дискретностью установки 2 кГц в диапазоне до 40 кГц включительно и 8 кГц свыше 40 кГц. При измерении в диапазонах частот 10- 252 кГц, 10-552 кГц, 10-1024 кГц указанная дискретность перестройки частоты сохраняется дБ 40 – 90 Абсолютная
    ± 1 дБ    		 ГОСТ 27893-88
    Затухание в рабочих парах l на фиксированной частоте синусоидальной формы 800 Гц и на любой частоте в диапазоне 10-1024 кГц с дискретностью установки 2 кГц в диапазоне до 40 кГц включительно и 8 кГц свыше 40 кГц. дБ 0 – 50 Абсолютная
    ± 0,5 дБ    		 ГОСТ 27893-88
    Постоянное напряжение для испытания изоляции кабеля на электрическую прочность в течение 1 минуты. В 500-3000 с шагом 50 Относительная
    ± 3 %    		 ГОСТ 2990-78

  • Комплект поставки САК-ТВЧ-52-В1

    № Наименование Количество
    1 Мобильное шасси системы 1
    2 Измерительно-вычислительный крейт 1
    3 Коммутатор измерительных шин 1
    4 Цифровой блок высоковольтных испытаний 1
    5 Коммутационный стол ближнего конца 1
    6 Коммутационный стол дальнего конца 1
    7 Ноутбук 1
    8 Лазерный принтер, А4 1
    9 Кабель питания крейта системы 1
    10 Комплект поверочных кабелей 1
    11 Руководство по эксплуатации 1
    12 Методика поверки 1
    13 Формуляр 1
    14 Техническое описание 1
    15 Комплект ЗИП согласно таб.№3 Формуляра 1
    Комплект ЗИП системы САК.
    16 Блок измерения сопротивления изоляции 1
    17 Блок измерения ёмкостных параметров 1
    18 Блок измерения омических параметров 1
    19 Блок измерения переходных затуханий 1
    20 Интерфейсная карта 1
    21 Герконовые реле с герконами фирмы MEDER 1
    22 Саморежущий контакт коммутационных сто- лов 1
    Микросхемы
    23 µA747CN 1
    24 КР142ЕН8В (L7815CV) 2
    25 К544УД1А 1
    26 PAD 1 1
    27 MAX326 1
    28 AD7533KN 1
    29 КР1533ИД3 1
    30 DM134B 2
    31 PCA9555 1
    32 MAX3232AD 1
    33 АD712JN 3
    34 SG531 4,096 МГц 1
    35 Кварцевый генератор 4,000 МГц 1
    36 L7915СV 2
    37 АD790AN 1
    38 AD734AN 1
    39 AD811AN 1
    40 AD603AN 1
    41 LMF100 1
    42 MAX038 1
    43 MC145106 1
    44 АDG441BN 2
    45 ULN2003A 3
    46 ЭКФ1533ИР38 2
    47 ЭКФ1533ИР23 (74AC374) 1
    48 ЭКФ1533ИР22 (74AC373) 1
    49 PIC18F452 (запрограммированная) 1
    50 AD815AY 1
    51 L7805CV 1
    52 L7905CV 1
    Транзисторы
    53 КТ3102В-Е 1
    54 КТ819Б 2
    55 2SB816 1
    56 КТ3108А-В 1
    57 BS170 1
    Диоды
    58 HER208 или HER203 1
    Реле
    59 РЭС55А(0202) 1
    60 РЭС55А(0002) 1
    61 G6H2- 100-12 1
    62 РЭС91 (РС4.500.560.) 2
