AnCom TDA-5 /73100 — анализатор телефонных каналов (автономное исполнение)

Сохранить в PDF Распечатать
  • Сертификаты

    Назначение анализатора AnCom TDA 5:

    Анализатор телефонных каналов AnCom TDA-5 предназначен для проведения измерений каналов, выполняемых при:

    • паспортизации каналов тональной частоты (ТЧ), образованных как цифровыми, так и аналоговыми системами передачи («Нормы на электрические параметры каналов ТЧ магистральной и внутризоновых первичных сетей» введены приказом №43 Министерства связи РФ от 15.04.96);
    • нормировании коммутируемых каналов телефонной сети общего пользования («Эксплуатационные нормы на электрические параметры каналов сети ТфОП» введены приказом №54 Госкомсвязи РФ от 05.04.99);
    • инспектировании и исследовании телефонных каналов.

    Достоинства анализатора AnCom TDA 5:

    Отличительной особенностью анализатора AnCom TDA-5 является проведение одновременных измерений всех параметров гармонического сигнала в реальном времени.

    При этом программное обеспечение наглядно представляет результаты измерений в частотной и во временной областях.

    Сведения о структуре анализатора AnCom TDA 5:

    Анализатор AnCom TDA-5 выпускается в различных вариантах конструктивного и функционального исполнения.

    В общем случае анализатор состоит из генератора измерительных сигналов и измерителя искажений сигнала в телефонном канале. Генератор и измеритель могут работать одновременно и независимо. Измерения могут быть организованы как по двух , так и по четырехпроводной схеме.

    В измерительном режиме анализатор AnCom TDA-5 автоматически распознает вид измерительного сигнала (гармонический, псевдослучайный, многочастотный, четырехчастотный или шум), посредством чего обеспечивается выбор и включение соответствующего режима анализа, что позволяет, задавая режим генератора, дистанционно управлять измерительным процессом. Анализатор представляет собой внешнее устройство, подключаемое посредством последовательного интерфейса RS-232C к персональному компьютеру.

    Для обеспечения эффективной работы с анализатором рекомендуется компьютер с процессором Pentium, тактовой частотой не менее 200 МГц, объемом оперативной памяти не менее 32 МБ и управляемый ОС Windows (98, NT, 2000, XP, Vista).

    Компьютер совместно со специальным программным обеспечением (СПО) используется как устройство управления анализатором, обеспечивает оперативное отображение результатов измерений, накопление и долговременное хранение результатов с последующим их представлением.

    Анализатор может быть удален от управляющего компьютера на расстояние до 50 м при подключении посредством последовательного интерфейса.

    Характеристики формируемых измерительных сигналов:

    Примечание: в скобках указаны соответствующие рекомендации МСЭ Т серии «O»

    • выходное сопротивление генератора равно 600±18 Ом; затухание асимметрии выхода генератора составляет не менее 43 дБ;
    • гармонический сигнал со следующими параметрами: диапазон задания частоты 300…3400 Гц, шаг 0,1 Гц, погрешность задания частоты ±0,01%; номинальный диапазон задания уровня минус 40…10 дБм, шаг 0,1 дБ, погрешность задания уровня ±0,2 дБ; коэффициент гармоник не более 0,05%;
    • псевдослучайный сигнал для измерения сопровождающих помех (O.131) со спектром мощности, локализованном в диапазоне частот 350…550 Гц; номинальный диапазон задания уровня минус 40…0 дБм, шаг 0,1 дБ, погрешность задания уровня ±0,5 дБ;
    • многочастотный сигнал – МЧС - с частотами 100, 200, 300,…3800 Гц (доп. 3.7) для измерения частотных характеристик канала; диапазон задания уровня минус 40…0 дБм, шаг 0,1 дБ, погрешность задания уровня ±0,5 дБ;
    • четырехчастотный сигнал для измерения нелинейных искажений (O.42); диапазон задания уровня минус 40…0 дБм, шаг 0,1 дБ, погрешность задания уровня ±0,5 дБ;
    • радиоимпульс для измерения затухания эхо-сигнала с параметрами: частота заполнения 300…3400 Гц; уровень минус 40…0 дБм; длительности импульса и паузы 0,01…10 с;
    • блокированное состояние генератора для измерения собственных шумов канала; при этом уровень собственного шума на выходе заблокированного генератора не превышает минус 80 дБм;
    • дополнительный двухчастотный сигнал (O.81) для измерения частотных характеристик канала; диапазон задания уровня минус 40…0 дБм, шаг 0,1 дБ.

    Характеристики измерителя:

    Примечание: в скобках указаны дополнительные сведения, погрешности и соответствующие рекомендации МСЭ Т серии «O»

    • согласованное (600±12 Ом) и высокоомное (более 20 кОм) симметричное подключение измерителя;
    • полоса частот измерителя 25…6000 Гц;
    • измерение уровней сигнала и шума минус 95…10 дБм (доп. 3.1, О.41, ±[0,2…2] дБ);
    • измерение соотношения "Сигнал/Шум" (шум квантования) по псевдослучайному (O.131) и гармоническому (O.132) сигналам в диапазоне 0…50 дБ (±[1…2] дБ);
    • измерение частоты 300…3400 Гц (±0,01%) и изменения частоты 1020 Гц в канале связи (±0,1 Гц);
    • измерение затухания эхо-сигнала до 60 дБ (±1 дБ) с построением эхограммы в диапазоне до 2500 мс;
    • измерение нелинейных искажений по гармоническому и четырехчастотному сигналу (O.42) в диапазоне 0,1…10% (±10% от измеренного значения);
    • с использованием многочастотного сигнала (доп. 3.7) в диапазоне 100…3800 Гц производятся быстрые измерения частотных характеристик:
      • затухания - АЧХ до 35 дБ (±0,2 дБ),
      • группового времени прохождения - ГВП до 10 мс (±3%),
      • соотношения «Сигнал/Шум»,
      • импеданса до 10000 Ом (±[3…10]%),
      • электрической емкости 10…2000 нФ (±5%);
    • с использованием двухчастотного измерительного сигнала (О.81) измеряются АЧХ и ГВП; режим введен в целях совместимости с ранее выпускавшимися анализаторами;
    • измерение затухания паразитной модуляции до 70 дБ (±[0.4…1] дБ) и уровней селективных помех до минус 99 дБм (±[0.2…2] дБ);
    • измерение размаха дрожания фазы до 45 угловых градусов (O.91, ±5%) и амплитуды до 70% (±5%);
    • счет импульсных помех (O.71), перерывов связи (O.62), скачков амплитуды и фазы (O.95).

    Вариант исполнения анализатора AnCom TDA-5 /73100:

    Используется в качестве самостоятельного стационарного прибора, работающего под управлением ПК.
    Функциональное исполнение: анализатор (измеритель – генератор).

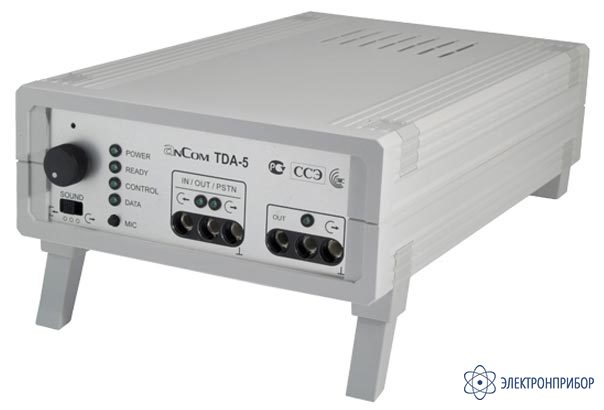

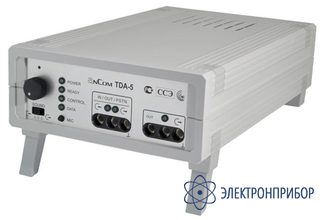

    Конструктивное исполнение: пластмассовый корпус (260х160х80 мм).
    Энергопотребление: не более 5 ВА от сети переменного ~(88…264) В, 47…440 Гц или постоянного =(50…370) В тока и аккумулятор.
    Вес (с транспортной сумкой и принадлежностями): 4,8 кг.

  • Комплект поставки AnCom TDA-5 /73100

    Наименование Количество
    Прибор 1
    Пакет документов 1
    Принадлежности для подключения к каналам 1
    Специальное программное обеспечение 1
    Сумка, расчитанная на размещение в ней портативного компьютера 1
