AnCom ПАИК-КПВ — программно-аппаратный информационный комплекс

Сохранить в PDF Распечатать
  • Сертификаты

    Назначение комплекса AnCom ПАИК-КПВ:

    Программно-аппаратный информационный комплекс AnCom ПАИК-КПВ предназначен для автоматического выполнения контрольных наборов на сети ТфОП, проводимых с целью определения коэффициента потерь вызова (КПВ).

    В состав комплекса AnCom ПАИК-КПВ, в качестве аппаратуры абонентских окончаний, могут быть включены специализированные малогабаритные автоответчики AnCom AT-3.

    Достоинства комплекса AnCom ПАИК-КПВ:

    Основные достоинства комплекса AnCom ПАИК-КПВ:

    • Автоматические измерения коэффициента потерь вызовов.
    • Установка требуемых норм и автоматическое нормирование.
    • Определения причины потери вызова.
    • Автоматическое формирование базы данных, текстовое/графическое отображение информации о состоявшихся вызовах.
    • Совместимость с различными типами автоответчиков.
    • Возможность создания разветвленной сети.
    • Возможность построение многоканального информационного комплекса.
    • Наличие специализированного автоответчика AnCom AT-3.

    Объекты контроля комплекса AnCom ПАИК-КПВ:

    Программно-аппаратный информационный комплекс AnCom ПАИК-КПВ применяется для автоматического выполнения контрольных наборов на сети ТфОП, проводимых с целью определения коэффициента потерь вызова, требования к которому определены в следующих нормативных документах:

    • руководящий документ по общегосударственной системе автоматизированной телефонной связи (ОГСТФС). Глава II. Показатели качества обслуживания вызовов;
    • правила технической эксплуатации междугородной и внутризоновых телефонных сетей связи системы Министерства связи СССР. Глава 3. Основные нормы, определяющие качество автоматизированной междугородной и внутризоновой телефонной связи;
    • инструкция по техническому обслуживанию городских координатных АТС и узлов типа АТСК контрольно-корректирующим методом. Глава 6. Качественные показатели работы;
    • инструкция по заполнению форм федерального государственного статистического наблюдения по связи;
    • инструкция по проведению экспертизы законченных строительством городских и сельских цифровых АТС, УПАТС;
    • инструкция по техобслуживанию координатных АТС типа АТСК-100/2000.

    Возможности комплекса AnCom ПАИК-КПВ:

    Комплекс AnCom ПАИК-КПВ построен на базе модемов семейства AnCom, дополнительно оснащенных измерительным КПВ-интерфейсом, и состоит из измерительной станции и автоответчиков.

    Измерительная станция (ИС) ответственна за организацию и проведение измерений. В ее состав входят:

    • управляющий персональный компьютер (ПК);
    • пакет программ ПАИК-КПВ;
    • модемы AnCom с измерительным КПВ-интерфейсом, подключенные к последовательным портам ПК и функционирующие в режиме вызывных устройств.

    Автоответчики отвечают на поступающий сигнал вызова тональным одночастотным сигналом.

    Основной задачей комплекса AnCom ПАИК-КПВ является измерение коэффициента потерь вызовов (КПВ). КПВ характеризует вероятность успешного установления соединения, определяется путем выполнения контрольных наборов номера и рассчитывается в процентах по формуле КПВ=П/В*100%, где П - количество потерянных вызовов, В - всего попыток вызова.

    Для обеспечения контрольных наборов измерительная станция комплекса AnCom ПАИК-КПВ выполняет заданную в заранее составленном пользователем сценарии совокупность измерительных циклов.

    В каждом цикле реализуется серия многократных попыток вызова и определяется факт прохождения или потери вызова.

    Помимо решения основной задачи определения КПВ, комплекс при вызове автоответчика дополнительно определяет:

    • причину потери вызова (нет ответа станции, занято на исходящей, нет ОС при наборе номера, занято на исходящей при наборе номера, нет СКПВ, занято на входящей, нет сигнала автоответчика);
    • уровень и задержку сигнала ответа от исходящей станции и сигнала СКПВ,
    • затухание передачи уровня сигнала автоответчика.

    Измерительная станция обеспечивает проведение измерений одновременно по нескольким исходящим линиям. Работа ИС организуется путем подготовки и последующего выполнения сценария. Предметом сценария является программа вызовов автоответчиков:

    • сценарий определяет совокупность измерительных циклов;
    • измерительный цикл представляет собой серию измерительных сеансов; для каждого измерительного цикла задаются:
      • исходящая линия (путем выбора COM-порта ПК);
      • для каждой исходящей линии определяется номер вызываемого абонента сети, на котором должен быть установлен автоответчик,
      • максимальное число сеансов в цикле, дата и интервал времени начала измерений,
      • параметры распознавания сигналов абонентской сигнализации и автоответчика,
      • нормативные значения измеряемых параметров;
    • измерительный сеанс является реализацией попытки вызова заданного номера сети; каждый измерительный сеанс сопровождается:
    • измерением параметров сигналов абонентской сигнализации и
    • определением факта успешного прохождения вызова.

    В режиме выполнения сценария измерительная станция автоматически:

    • реализует попытки вызова номеров сети и измеряет указанные выше параметры (КПВ, затухание, уровни, задержки),
    • отображает параметры каждого сеанса и каждого цикла,
    • формирует протокол работы ИС и накапливает результаты измерений в базе данных.

    Сохраненные в базе данных результаты могут быть использованы для дополнительного статистического анализа, что позволяет обобщать результаты измерений и выявлять, например: наиболее критичные направления связи, часы дня, дни недели и дни месяца, в которые наиболее часто нарушаются нормы, а также параметры, значения которых чаще всего выходят за нормативные границы.

    Исполнение комплекса AnCom ПАИК-КПВ:

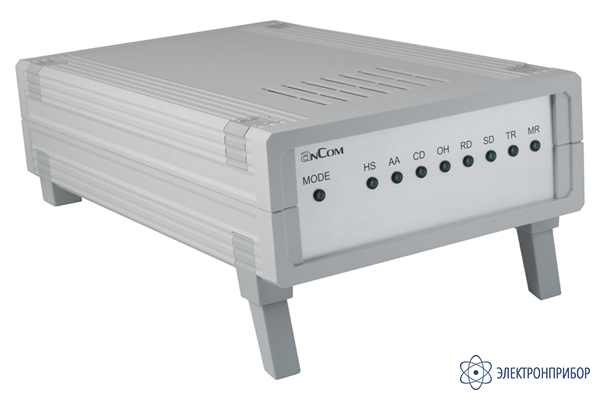

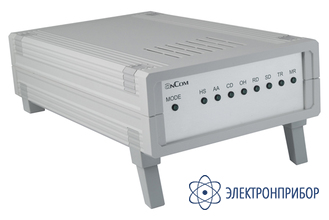

    Программно-аппаратный информационный комплекс, работающий под управлением ПК. Выполнен на базе модема AnCom ST /K6000C.
    Конструктивное исполнение: пластмассовый корпус (260x155x65 мм).
    Питание: 220 В/50 Гц.
    Вес (в упаковке): 1,5 кг.

  • Комплект поставки AnCom ПАИК-КПВ

    Наименование Количество
    Прибор 1
    Принадлежности для подключения к каналу 1
    Специальное программное обеспечение 1
    Документация 1
