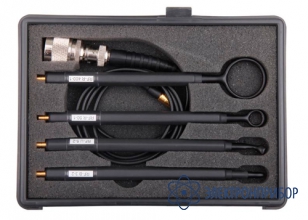

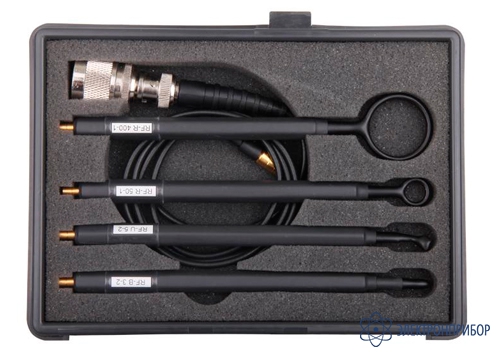

RF2 — набор зондов ближнего поля

Код товара: 48303

  • Назначение набора зондов ближнего поля RF2:

    Набор зондов ближнего поля RF2 представляет из себя комплект зондов Langer, предназначенных для измерения напряженности магнитного поля при помощи анализаторов спектра в процессе тестирования на ЭМС в диапазоне от 30 МГц до 3 ГГц. Зонды подключаются к 50-омному входу анализатора спектра.

    В состав набора входит 4 зонда:

    Модель зонда Значение Описание Частотная характеристика Характеристика коррекции
    RF-R400-1 Высокочувствительный зонд ближнего поля большого диаметра (25 мм). Диапазон частот от 30 МГц до 3 ГГц. Он может быть использован на расстоянии до 10 см от источника помех. Зонд обнаруживает пространственное распределение высокочастотного магнитного поля в устройствах и комплексах и позволяет проанализировать электромагнитные выбросы.
    RF-R50-1 Зонд ближнего поля (диаметр 10 мм) имеет более высокое разрешение и низкую чувствительность, чем R400-1. Диапазон частот от 30 МГц до 3 ГГц. Он предназначен для измерений до 3 см от источника излучения. Источники помех могут быть устранены путем определения распределения и ориентации поля, что обеспечивается более точным позиционированием и высоким разрешением зонда.
    RF-U5-2 Зонд ближнего поля (размеры 6х6 мм) имеет диапазон частот от 30 МГц до 2 ГГц. Принцип действия аналогичен с токовыми клещами. Он регистрирует ток, протекающий в проводе, который создаёт вокруг себя магнитное поле. Используется для очень широкого ряда приложений (разрешение около 5 мм). Благодаря соответствующим поправочным коэффициентам можно вычислить ток, протекающий в проводнике через измеренное зондом напряжение. Такое преобразование можно использовать для сравнительных измерений.
    RF-B3-2 Зонд ближнего поля (диаметр 4 мм) предназначен для обнаружения магнитных полей, которые излучаются вертикально от поверхности печатных и монтажных плат и может применяться для исследования токовой петли. Диапазон частот от 30 МГц до 3 ГГц. Зонд позволяет проводить измерения в труднодоступных местах платы между большими компонентами. Разрешение 2 мм.

  • Комплект поставки RF2

    № Наименование Количество
    1 Зонд ближнего поля RF-R400-1 1
    2 Зонд ближнего поля RF-R50-1 1
    3 Зонд ближнего поля RF-U5-2 1
    4 Зонд ближнего поля RF-B3-2 1
    5 Кабель удлинительный 1
    6 Кейс 1
