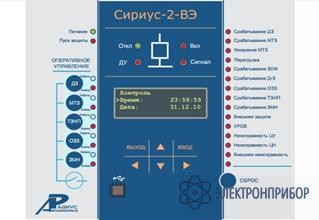

Сириус-2-ВЭ — устройство микропроцессорной защиты

Код товара: 30388

  • Назначение устройства микропроцессорной защиты Сириус-2-ВЭ:

    Микропроцессорное устройство защиты Сириус-2-ВЭ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации рабочих и резервных вводов секций 6-10 кВ, трансформаторов 6-10/0,4 кВ, трансформаторов частичного заземления нейтрали, двигателей и кабельных линий 6-10 кВ электрических станций и других объектов электроэнергетики.

    Особенности устройства микропроцессорной защиты Сириус-2-ВЭ:

    • выполнение функций защит, автоматики, управления и сигнализации;
    • местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики,
    • выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
    • осциллографирование аварийных событий с возможностью гибкой настройки состава аналоговых и дискретных сигналов, условий пуска, длины и количества осциллограмм;
    • регистрация событий;
    • регистрация срабатываний;
    • счетчики пусков и срабатываний защит и автоматики;
    • регистратор максимальных значений токов и напряжений;
    • отображение текущих параметров сети (токи, напряжения, частота);
    • наличие назначаемых светодиодов, реле и дискретных входов с возможностью подключения к определенным точкам функциональных схем алгоритмов;
    • возможность работы сигнализации в непрерывном или импульсном режиме;
    • наличие интерфейса связи USB для подключения к компьютеру;
    • наличие двух независимых интерфейсов связи (RS-485) для встраивания устройства в АСУ;
    • непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
    • блокировка выходных реле при неисправности устройства для исключения ложных срабатываний;
    • гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям;
    • защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока;
    • в устройстве предусмотрены календарь и часы астрономического времени с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ.

  • Технические характеристики устройства микропроцессорной защиты Сириус-2-ВЭ:

    Параметр Значение
    Номинальное напряжение (Uном), В 220; 110
    Род тока:
    для Uном = 220 В
    для Uном = 110 В
    Пост., перемен., выпрямл.
    Постоянный
    Диапазон напряжения питания, В:
    для Uном = 220 В
    для Uном = 110 В
    176 – 242
    88 – 121
    Время готовности к работе после подачи оперативного тока, с, не более 1
    Устойчивость к прерыванию напряжения питания, с, не менее:
    для Uном = 220 В
    для Uном = 110 В
    1,0
    0,5
    Пусковой ток при включении, не более 2,5 А
    Длительность, не более 0,3 с
    Входной ток не более 20 мА
    Потребляемая мощность, Вт, не более:
    в дежурном режиме
    в режиме срабатывания защит
    10
    15
    Напряжение надежного несрабатывания
         - исполнение 220 В
         - исполнение 110 В
    0 - 120 В
    0 - 60 В
    Габаритные размеры (Ш×В×Г), не более 305 × 190 × 193 мм
    Вес, не более 7 кг

  • Комплект поставки Сириус-2-ВЭ

    № Наименование Количество
    1. Устройство микропроцессорной защиты Сириус-2-ВЭ 1
