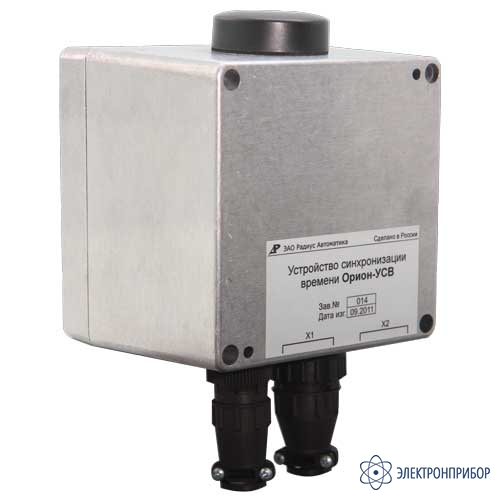

Орион-УСВ — устройство синхронизации времени

Код товара: 50769

  • Сертификаты

    Назначение устройства синхронизации времени Орион-УСВ:

    Устройство синхронизации времени Орион-УСВ предназначено для получения текущих значений времени и даты от систем спутниковой навигации GPS или GALILEO с последующим формированием импульсов точного времени и передачи информации о текущем времени на аппаратуру АСУТП энергообъекта.

    Устройство подключается через порт RS-485 по протоколу NMEA к серверу сбора данных и выдает синхроимпульс (RS-485, релейный выход) непосредственно на терминалы РЗА. В случае пропадания сигнала от спутников, устройство переходит на автономную работу с собственным счетом времени от часов реального времени.

    Устройство оснащено встроенной антенной и предназначено для открытого размещения на крыше здания.

    Функции устройства синхронизации времени Орион-УСВ:

    • прием сигналов со спутников навигации и расчет текущего времени по этим данным;
    • формирование импульсов синхронизации по выделенной линии;
    • обмен информацией о текущем времени по каналу RS-485 (NMEA);
    • настройка параметров с помощью перемычек на разъеме.

    Устройство может работать в трех режимах:

    • PPS – выдача ежесекундного сигнала синхронизации;
    • PPM – выдача ежеминутного сигнала синхронизации;
    • PPH – выдача ежечасного сигнала синхронизации.

  • Технические характеристики устройства синхронизации времени Орион-УСВ:

    Параметр Значение
    Сопротивление изоляции между входными и выходными цепями устройства, электрически не связанными между собой, и между этими цепями и корпусом составляет не менее 100 МОм – при нормальных климатических условиях;
    не менее 1 МОм – при повышенной влажности
    Релейные выходы неисправности и синхронизации рассчитаны на коммутацию нагрузки 0,2 А напряжением до 24 В
    Потребляемая мощность не более 5 Вт
    Питание от источника постоянного тока напряжением (12 - 36) В
    Рабочий диапазон температур от -40 до +50 °C
    Рабочее значение влажности воздуха до 95 %
    Рабочее значение атмосферного давления от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.)
    Степень защиты устройства IP65 по ГОСТ 14254
    Cрок службы устройства не менее 25 лет при соблюдении условий эксплуатации и проведении требуемых мероприятий по техническому обслуживанию
    Габаритные размеры 122 х 122 мм
    Масса без упаковки не более 500 г

  • Комплект поставки Орион-УСВ

    № Наименование Количество
    1 Устройство синхронизации времени Орион-УСВ 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
